HEIMEIER Eclipse 1/2"(DN 15) termostatický ventil , rohový s vonkajším závitom 3935-02.000

Popis

  Termostatický ventil Eclipse má jedinečný integrovaný obmedzovač
  prietoku, ktorý eliminuje nadmerný prietok celkom automaticky.
  Požadovaný prietok je možné nastaviť priamo na telese
  termostatického ventilu nastavením zodpovedajúcej hodnoty
  nastavenia. Hydraulické vyváženie vykurovacieho okruhu je tak
  možné vykonať veľmi jednoducho a rýchlo. Automatický
  obmedzovač prietoku integrovaný v telese termostatického ventilu
  zabezpečí obmedzenie maximálneho prietoku podľa nastavenej
  hodnoty zodpovedajúcej požadovanému výkonu vykurovacieho
  telesa. Ventil reguluje prietok nezávisle na diferenčnom tlaku. Preto
  nie sú potrebné komplikované výpočty na určenie prednastavení
  ventilov
Oblasť použitia:
- Vykurovacie a chladiace systémy
Funkcie:
- Regulácia
- Obmedzenie prietoku
- Uzatváranie

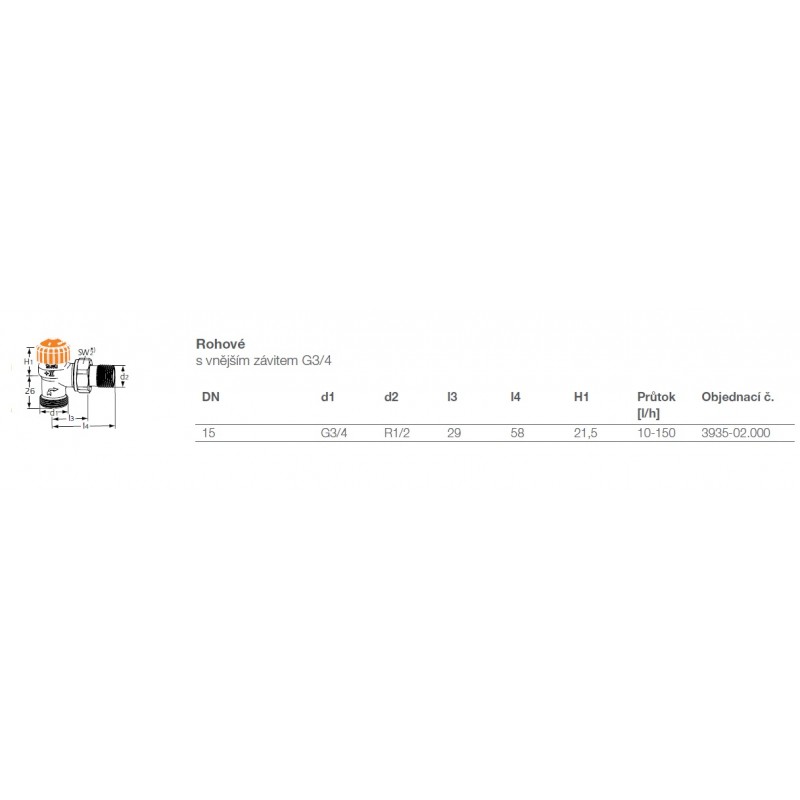

Rozmery: DN 15
Tlaková trieda: PN 10
Teplota:
- Max. prevádzková teplota: 120°C,s ochranným viečkom alebo
  pohonom 100°C, s lisovacím pripojením 110°C.
- Min. prevádzková teplota: -10°C.
Rozsah prietoku:
- Prietok je možné vopred nastaviť plynule v rozsahu: 10 – 150 l/h.
  Nastavenie pri dodaní: nastavené na uvedenie do prevádzky.
  (Max. nominálny prietok qmN pri 10 kPa podľa normy EN 215: 110
  l/h)
Diferenčný tlak (?pV):
Max. diferenčný tlak: 60 kPa (<30 dB(A))
Min. diferenčný tlak:
- 10 – 100 l/h = 10 kPa
- 100 – 150 l/h = 15 kPa
Materiál:
- Teleso ventilu: Bronz odolný korózii
- O-krúžky: EPDM
- Kužeľka ventilu: EPDM
- Spätná pružina: Nehrdzavejúca oceľ
- Vložka ventilu: Mosadz, PPS (polyfenylsulfid) a SPS (syndiotaktický
  polystyrén)
- Kompletnú termostatickú vložku je možné vymeniť pomocou
  montážneho nástroja HEIMEIER bez vypúšťania systému.
- Vreteno: Vreteno z Niro ocele s dvoma tesniacimi O-krúžkami.
Povrchová úprava:
- Telo ventilu a skrutkovania.
Označenie:
- THE, kód krajiny, šípka smeru prietoku,
- DN a označenie KEYMARK. Označenie II+.
- Oranžové ochranné viečko.
Norma:
Telesá ventilov spĺňajú nasledujúce požiadavky:
- Certifikát KEYMARK a testy podľa normy DIN EN 215, séria D.
Pripojenie potrubí:
- Verzia s vonkajším závitom v spojení s príslušnými zvernými
  spojkami umožňuje pripojenie k plastovej rúre.
Pripojenie k termostatickej hlavici a pohonu:
- HEIMEIER M30x1,5

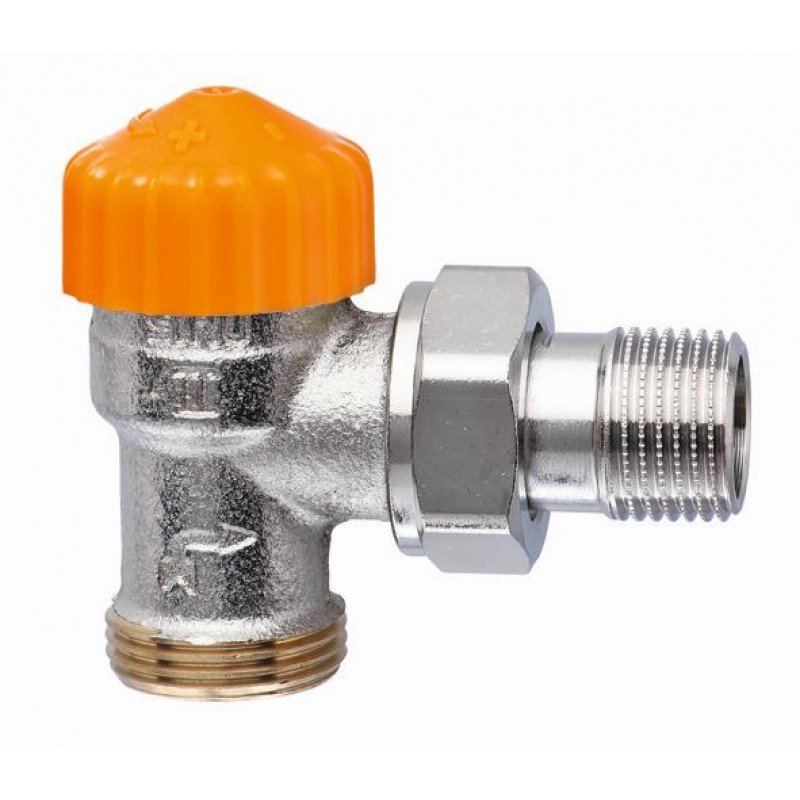

  ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
