HEIMEIER radiátorový ventil samoťažný DN 10-3/8 "uhlový, ľavý 2341-01.000

Popis

  Termostatické ventily s veľmi nízkym odporom sa používajú vo
  vykurovacích systémoch s malým teplotným spádom napr. v
  dvojrúrkových systémoch s prirodzeným obehom (samotiažne
  sústavy) a konvenčných jednorúrkových systémoch.
  V súlade s normami EnEV a DIN V 4701-10 môžu byť ventily
  navrhnuté s pásmom proporcionality od 1 K do 2 K, čo umožňuje
  široké spektrum prietokov.
  Hydraulické vyváženie, ktoré je dodatočnou požiadavkou pre
  dvojrúrkové vykurovacie systémy, je možné dosiahnuť pomocou
  vhodných regulačných skrutkovaní, napr. Regulux.
Oblasť použitia:
- Vykurovacie a chladiace systémy
Funkcie:
- Regulácia
- Uzatváranie
Rozmery: DN 10-3/8"
Tlaková trieda: PN 10
Teplota:
- Max. prevádzková teplota: 120°C, s ochranným viečkom alebo
  pohonom 100°C.
- Min. prevádzková teplota: -10°C.
Materiál:
- Teleso ventilu: Bronz odolný korózii
- O-krúžky: EPDM
- Kužeľka ventilu: EPDM
- Spätná pružina: Nehrdzavejúca oceľ
- Vložka ventilu: Mosadz
- Kompletnú termostatickú vložku je možné vymeniť pomocou
  montážneho nástroja HEIMEIER bez vypúšťania systému (DN
  10, DN 15).
- Vreteno: Vreteno z Niro ocele s dvoma tesniacimi O-krúžkami.
  Vonkajší O-krúžok je možné vymeniť pod tlakom.
Povrchová úprava:
- Telo ventilu a skrutkovania.
Označenie:
- THE, kód krajiny, šípka smeru prietoku,
  DN a označenie KEYMARK.
- Označenie II+ pre DN 10 axiálne a uhlové.
Modré ochranné viečko:
- Upchávka matice, modrá: DN 10, DN 15 rohové a priame, DN 15
  priame s ploché tesnenie, priame s oblúkom a DN 15 axiálne.
Pripojenie potrubí:
  Teleso ventilu je vyrobené z mosadze a určené na pripojenie k
  potrubiu so závitom, v kombinácii s kompresným skrutkovaním
  potom k medeným alebo presným oceľovým alebo viacvrstvovým
  rúrkam (iba DN 15).
Pripojenie k termostatickej hlavici a pohonu: HEIMEIER M30x1,5

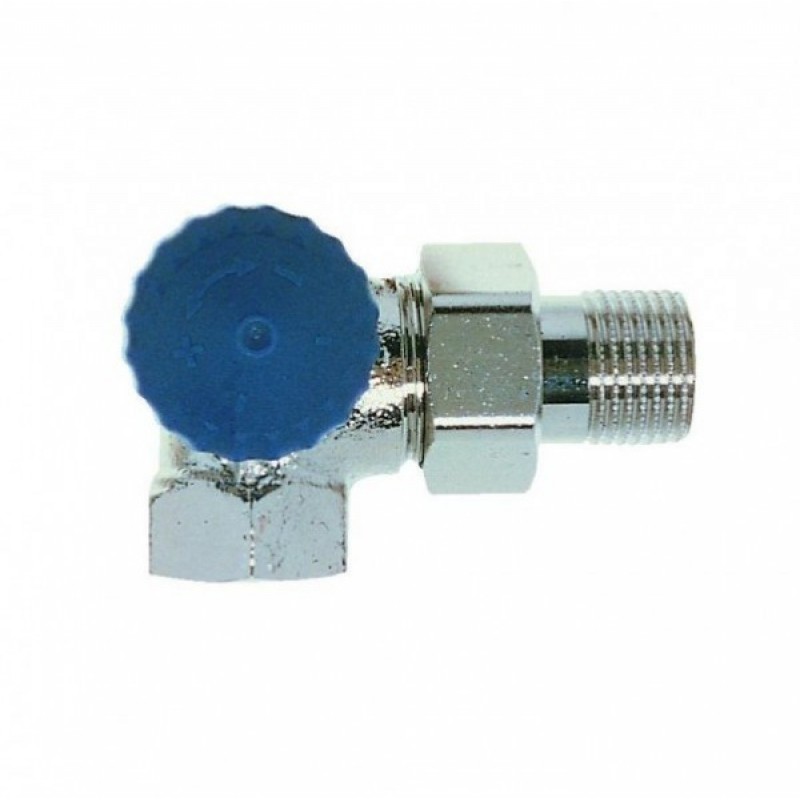

ilustračné foto
