HEIMEIER radiátorový ventil samoťažný DN 10-3 /8 "rohový 2241-01.000

Popis

  Termostatické ventily s veľmi nízkym odporom sa používajú vo
  vykurovacích systémoch s malým teplotným spádom napr. v
  dvojrúrkových systémoch s prirodzeným obehom (samotiažne
  sústavy) a konvenčných jednorúrkových systémoch
Oblasť použitia:
- Vykurovacie a chladiace systémy
Funkcie:
- Regulácia
- Uzatváranie

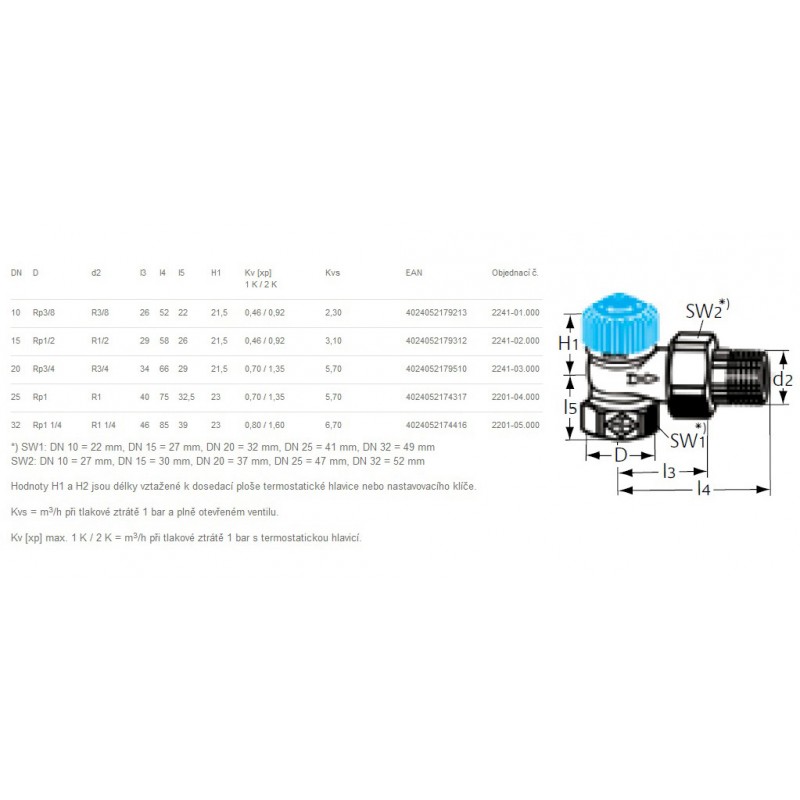

Rozmery: DN 10
Tlaková trieda: PN 10
Teplota:
- Max. prevádzková teplota: 120°C, s ochranným viečkom alebo
  pohonom 100°C
- Min. prevádzková teplota: -10°C.
Materiál:
- Teleso ventilu: Bronz odolný korózii
- O-krúžky: EPDM
- Kužeľka ventilu: EPDM
- Spätná pružina: Nehrdzavejúca oceľ
- Vložka ventilu: Mosadz
- Kompletnú termostatickú vložku je možné vymeniť pomocou montážneho nástroja HEIMEIER      bez vypúšťania systému (DN 10, DN 15).
- Vreteno: Vreteno z Niro ocele s dvoma tesniacimi O-krúžkami.
- Vonkajší O-krúžok je možné vymeniť pod tlakom.
Povrchová úprava:
- Telo ventilu a skrutkovania.
Označenie:
- THE, kód krajiny, šípka smeru prietoku,DN a označenie KEYMARK.
- Označenie II+ pre DN 10 axiálne a uhlové.
Modré ochranné viečko:
- Upchávka matice, modrá: DN 10, DN 15 rohové a priame, DN 15
  priame s ploché tesnenie, priame s oblúkom a DN 15 axiálne.
Pripojenie potrubí:
- Teleso ventilu je vyrobené z mosadze a určené na pripojenie k
  potrubiu so závitom, v kombinácii s kompresným skrutkovaním
  potom k medeným alebo presným oceľovým alebo viacvrstvovým
  rúrkam (iba DN 15).
Pripojenie k termostatickej hlavici a pohonu: HEIMEIER M30x1,5

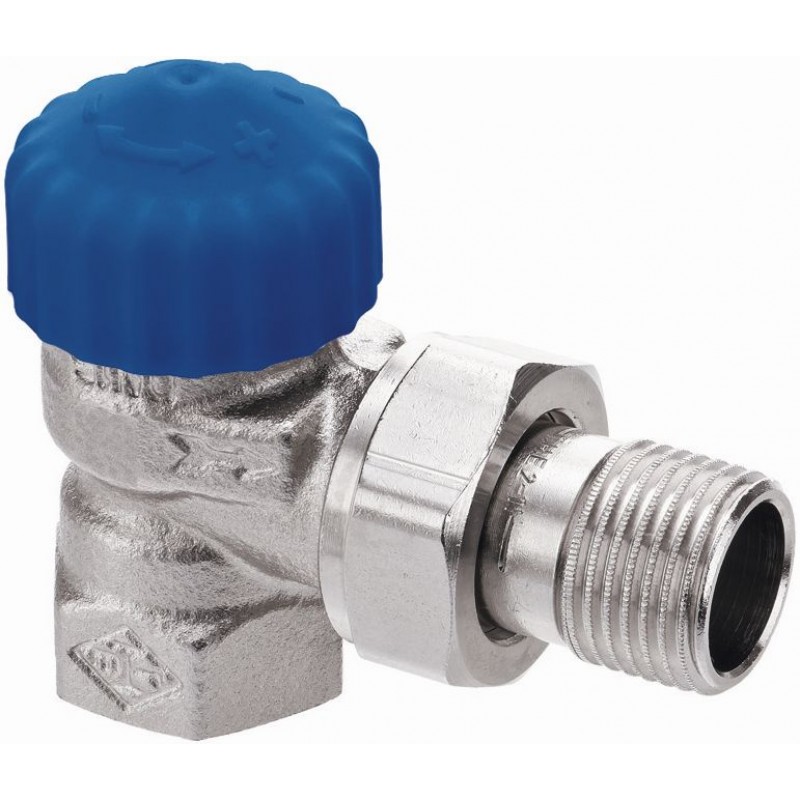

ilustračné foto
