HEIMEIER CALYPSO-exact, DN20,3/4"Termostatický ventil ,skrátený, roh 3451-03.000

Popis

  Telesá termostatických ventilov Calypso exact sa používajú v
  dvojrúrkových vykurovacích systémoch s teplovodným čerpadlom
  s normálnym až vysokým teplotným rozpätím. Integrované plynulé
  precízne nastavenie umožňuje presné hydraulické vyváženie s
  cieľom poskytnúť všetkým spotrebiteľom prietok teplej vody podľa
  ich výkonových požiadaviek. Ventil má veľký rozsah prietoku a vyniká
  optimalizovanou hlučnosťou a veľmi nízkymi toleranciami prietoku.
Kľúčové vlastnosti:
- Optimalizovaná hlučnosť Vďaka špeciálne navrhnutému profilu
- Vysoký rozsah prietoku Pre rôzne aplikácie Tesnenie s dvojitým O-
  krúžkom Pre dlhodobú a bezúdržbovú prevádzku
Oblasť použitia:
- Vykurovacie systémy
Funkcie:
- Regulácia
- Plynulé nastavenie
- Uzatváranie
Rozmery: DN 20
Tlaková trieda: PN 10
Teplota:
- Max. prevádzková teplota: 120°C,
  s ochranným viečkom alebo pohonom 100°C.
- Min. prevádzková teplota: 2°C.
Materiál:
- Teleso ventilu: Mosadz
- O-krúžky: EPDM
- Kužeľka ventilu: EPDM
- Spätná pružina: Nehrdzavejúca oceľ
- Vložka ventilu: Mosadz, PPS (polyfenylsulfid) a SPS (syndiotaktický
  polystyrén)
  Kompletnú termostatickú vložku je možné vymeniť pomocou
  montážneho nástroja HEIMEIER bez vypúšťania systému.
- Vreteno: Vreteno z Niro ocele s dvoma tesniacimi O-krúžkami.
Povrchová úprava:
- Telo ventilu a armatúry sú poniklované.
Označenie:
  THE, kód krajiny, šípka smeru prietoku,
  DN a označenie KEYMARK. Označenie II+.
- Biele ochranné viečko.
Norma:
Calypso exact spĺňajú nasledujúce:
- Certifikát KEYMARK a testy podľanormy DIN EN 215, séria F.
- „veľmi rozšírená verzia“ a „štandardná verzia“ špecifikácie FW 507,
  ktorú vypracovala Arbeitsgemeinschaft Fernwärme (AGFW)
  (Pracovná skupina pre diaľkové vykurovanie).
Pripojenie potrubí:
  Telo ventilu je vyrobené z mosadze a určené na pripojenie k potrubiu
  so závitom, v kombinácii s kompresným skrutkovaním potom k
  medeným alebo presným oceľovým rúrkam.Pripojenie
  viacvrstvového potrubia je možné pomocou dvojito redukovanej
  vsuvky a kompresného skrutkovania.
Pripojenie k termostatickej hlavici a pohonu: HEIMEIER M30x1,5

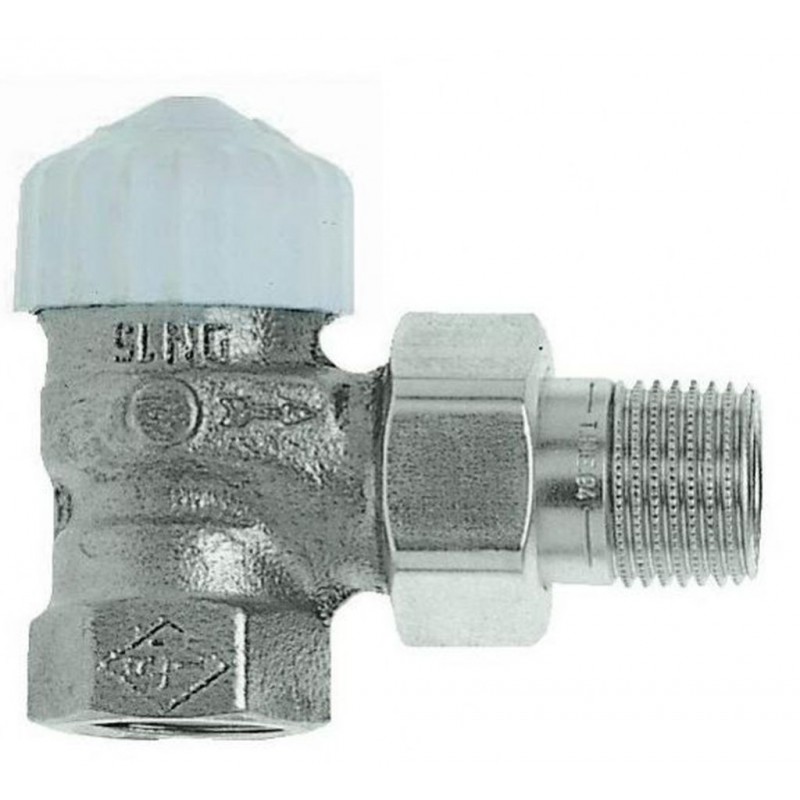

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
