HEIMEIER Eclipse 1/2"(DN 15) termostatický ventil,axiálne s vonkajším závitom 3937-02.000

Popis

HEIMEIER termostatický ventil Eclipse 1/2 "(DN 15), axiálne s vonkajším závitom 3937-02.000

S vonkajším závitom G 3/4.

Termostatický radiátorový ventil s automatickým obmedzením prietoku

Termostatický ventil Eclipse je vybavený unikátnym regulátorom prietoku, ktorý pracuje úplne automaticky. Požadovaný prietok možno priamo nastaviť na telese termostatického ventilu nastavením zodpovedajúcej hodnoty na stupnici. Hydraulické vyváženie vykurovacieho okruhu tak možno vykonať veľmi ľahko a rýchlo. Automatický obmedzovač prietoku integrovaný v telese termostatického ventilu zaistí obmedzenie maximálneho prietoku podľa nastavenej hodnoty zodpovedajúce požadovanému výkonu vykurovacieho telesa. Ventil reguluje prietok nezávisle na diferenciálnu tlaku. Preto nie je potreba hydraulický výpočet pre zistenie prednastavenie ventilov.

Technický opis

Použitie:
Vykurovacie a chladiace sústavy

Funkcie:
Regulácia
Obmedzenie prietoku
Uzatváranie

Rozmery: DN 10-20

Tlaková trieda: PN 10

Teplota:
Maximálna prevádzková teplota: 120 ° C, s montážnou krytkou alebo pohonom max. 100 ° C, s lisovacím pripojením max. 110 ° C.
Minimálna prevádzková teplota: -10 ° C

Rozsah prietokov:
Prietok je možné nastaviť v rozmedzí: 10-150 l / h.
Nastavenie z výroby 150 l / h.
(Max. Nominálnu prietok qmN pri 10 kPa pokiaľ ide o EN 215: 115 l / h)

Tlakovej diferencie (?pv):
Max. tlaková diferencia: 60 kPa
Min. Tlaková diferencia:
10 - 100 l / h = 10 kPa
100 - 150 l / h = 15 kPa

Materiál:
Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Kompletné ventilová vložka môže byť vymenená pomocou montážneho prípravku Heimeier bez vypúšťania sústavy.
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžky.

Povrchová úprava:
Telo ventilu a skrutkové spoje sú poniklovanej

Značenie:
THE, kód krajiny, šípka smeru toku, DN a označenie Keymark. Označenie + II.
Oranžová ochranná krytka.

Normy:
Ventily spĺňajú tieto požiadavky:
- Keymark certifikácia a skúšky podľa DIN EN 215. (Požadované pre Keymark certifikáciu a testovanie)

Pripojenie potrubia:
Teleso je určené pre pripojenie k závitovým rúram alebo pomocou zvieracieho skrutkového k medeným, presným oceľovým a viacvrstvovým rúrkam (len DN 15). Prevedenie s vonkajším závitom umožňuje pripojenie k plastovým rúrkam pri použití vhodného zvieracieho skrutkového. Prevedenie s lisovacím pripojením Viega (15 mm) s SC-Contur sú vhodné pre medené rúry, nerezové rúry Viega Sanpress a oceľové rúrky Prestabo.

Pripojenie pre termostatické hlavice a pohony:
IMI Heimeier M30x1.5

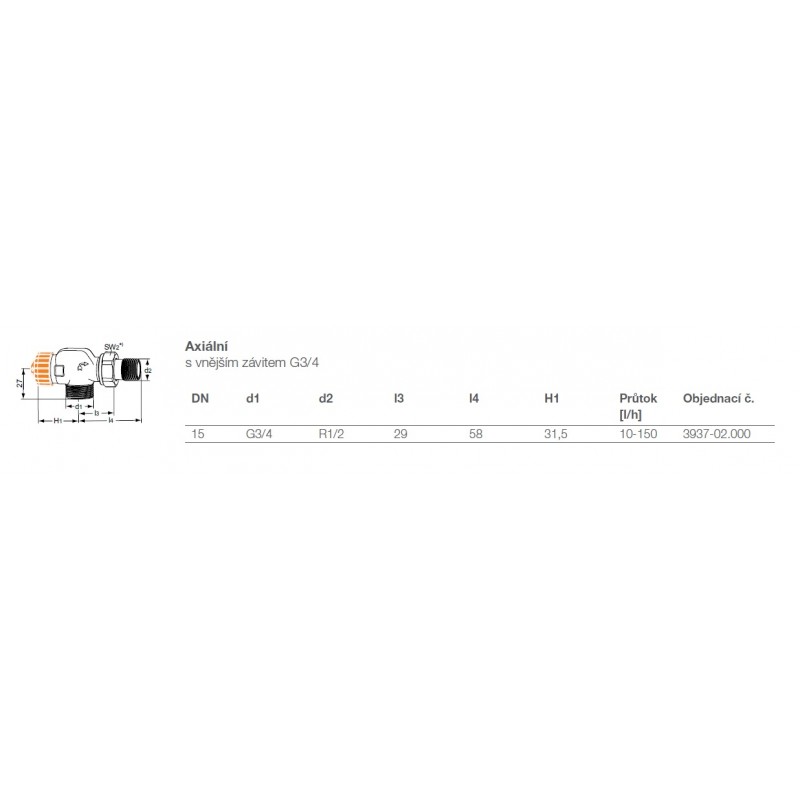

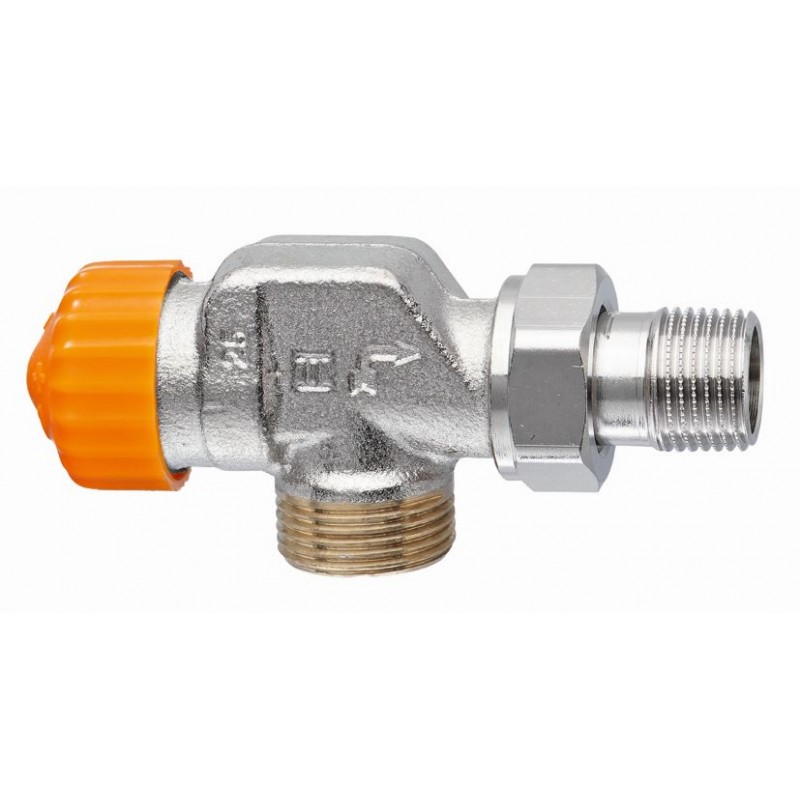

ILUSTRAČNÉ FOTO
