HEIMEIER radiátorový ventil samoťažný DN 20-3/4 "priamy 2242-03.000
Popis
Termostatické ventily s veľmi nízkym odporom sa používajú vo
vykurovacích systémoch s malým teplotným spádom napr. v
dvojrúrkových systémoch s prirodzeným obehom (samotiažne
sústavy) a konvenčných jednorúrkových systémoch.
V súlade s normami EnEV a DIN V 4701-10 môžu byť ventily
navrhnuté s pásmom proporcionality od 1 K do 2 K, čo umožňuje
široké spektrum prietokov.
Hydraulické vyváženie, ktoré je dodatočnou požiadavkou pre
dvojrúrkové vykurovacie systémy, je možné dosiahnuť pomocou
vhodných regulačných skrutkovaní, napr. Regulux.
Oblasť použitia:
- Vykurovacie a chladiace systémy
Funkcie:
- Regulácia
- Uzatváranie

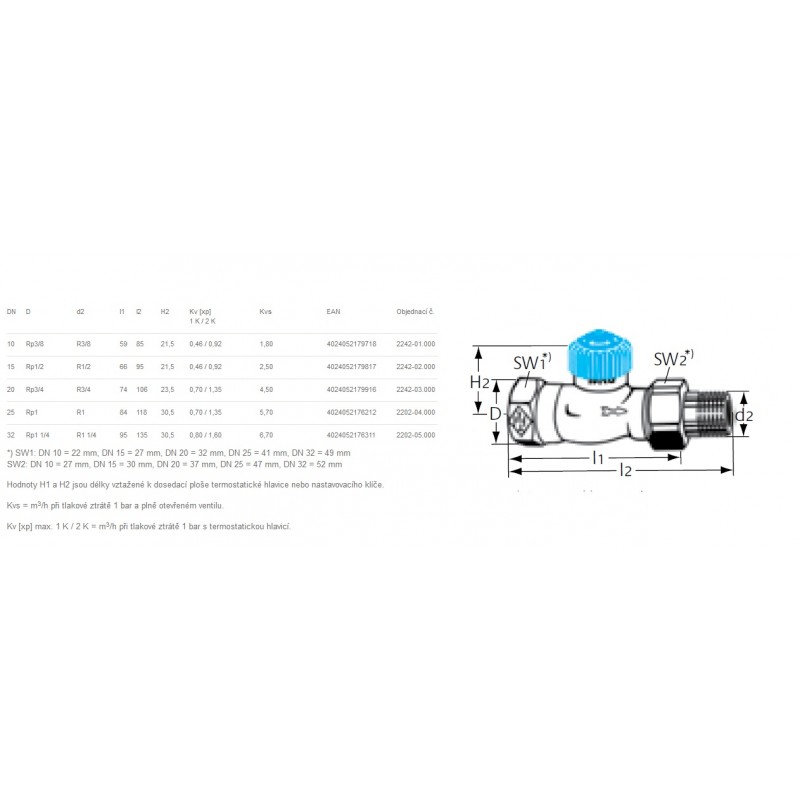

Rozmery: DN 20-3/4"
Tlaková trieda: PN 10
Teplota:
- Max. prevádzková teplota: 120°C, s ochranným viečkom alebo
pohonom 100°C.
- Min. prevádzková teplota: -10°C.
Materiál:
- Teleso ventilu: Bronz odolný korózii
- O-krúžky: EPDM
- Kužeľka ventilu: EPDM
- Spätná pružina: Nehrdzavejúca oceľ
- Vložka ventilu: Mosadz
- Kompletnú termostatickú vložku je možné vymeniť pomocou
montážneho nástroja HEIMEIER bez vypúšťania systému (DN
10, DN 15).
- Vreteno: Vreteno z Niro ocele s dvoma tesniacimi O-krúžkami.
Vonkajší O-krúžok je možné vymeniť pod tlakom.
Povrchová úprava:
- Telo ventilu a skrutkovania.
Označenie:
- THE, kód krajiny, šípka smeru prietoku,
DN a označenie KEYMARK.
- Označenie II+ pre DN 10 axiálne a uhlové.
Modré ochranné viečko:
- Upchávka matice, modrá: DN 10, DN 15 rohové a priame, DN 15
priame s ploché tesnenie, priame s oblúkom a DN 15 axiálne.
Pripojenie potrubí:
Teleso ventilu je vyrobené z mosadze a určené na pripojenie k
potrubiu so závitom, v kombinácii s kompresným skrutkovaním
potom k medeným alebo presným oceľovým alebo viacvrstvovým
rúrkam (iba DN 15).
Pripojenie k termostatickej hlavici a pohonu: HEIMEIER M30x1,5

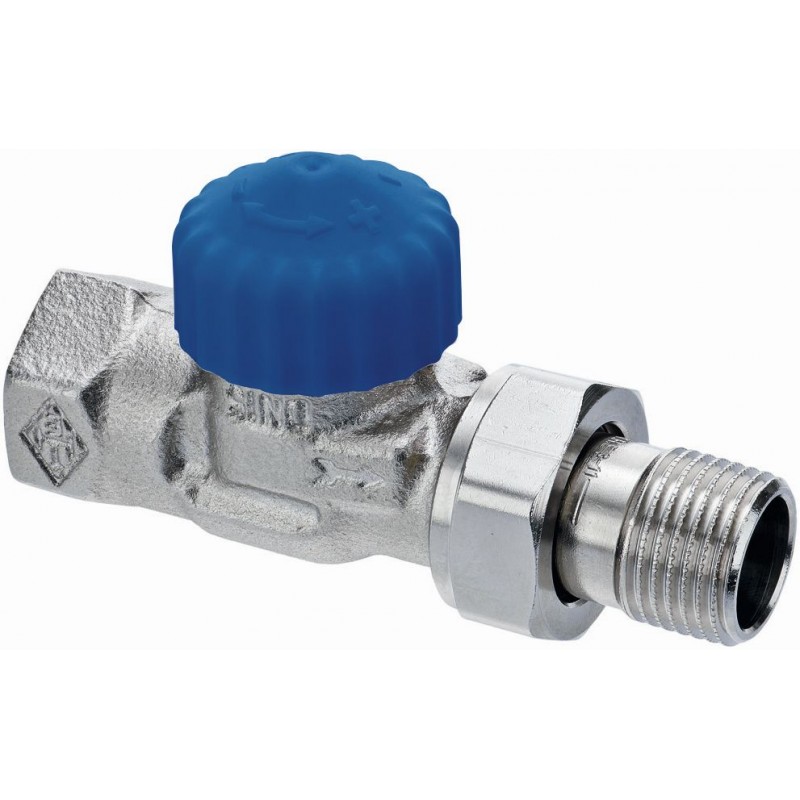

ilustračné foto
Obrázky sa môžu líšiť od originálneho produktu/položky.
