Grundfos MAGNA3 25-120 180 1 x 230 V obehové čerpadlo PN10, 97924248

Popis

Grundfos obehové čerpadlo MAGNA3 25-120 180 1 x 230 V PN10

So svojou bezkonkurenčnou účinnosťou, obsiahlym výrobným programom, zabudovanými komunikačnými možnosťami a funkcionalitami, ktoré môžu ušetriť niektoré komponenty v systéme, je MAGNA3 ideálny pre dosiahnutie maximálneho výkonu v systémoch budov.
Toto čerpadlo sa perfektne hodí ako pre vykurovanie aj chladenie v takmer všetkých projektoch budov - starých alebo nových.
MAGNA3 je mokrobežné čerpadlo, tj. Čerpadlo a motor tvoria jednu jednotku bez upchávky. Ložiská sú mazané čerpanou kvapalinou. Inovatívny upínacia spona s iba jednou skrutkou umožňuje ľahkú zmenu polohy hlavy čerpadla. MAGNA3 nevyžaduje žiadnu údržbu a poskytuje extrémne nízke náklady počas životného cyklu čerpadla.
Charakteristické črty Čepadlo MAGNA3:
• riadiaca jednotka vo svorkovnici
• ovládací panel s tenkým displejom na svorkovnicu
• svorkovnice pripravená pre voliteľné CIM moduly
• zabudovaný snímač diferenčného tlaku a teploty
• liatinové teleso čerpadla (podľa modelu čerpadla)
• oddeľovací vložka rotora z kompozitu zosilneného uhlíkovými vláknami
• oporná doska ložiská a plášť rotora z nehrdzavejúcej ocele
• hliníkové teleso statora
• vzduchom chladená elektronika
Čerpadlo je jednofázové.
charakteristické črty
• AUTOADAPT
• FLOWADAPT a FLOWLIMIT
• Regulácia na proporcionálne tlak
• Regulácia na konštantný tlak
• Regulácia na konštantnú teplotu
• Konštantné krivky
• Max. alebo min. krivka
• Automatický redukovaný nočnú prevádzku
• Nie je nutná externá motorová ochrana
• Pre vykurovanie sú dodávané tepelno-izolačné kryty ako súčasť dodávky
• Veľký teplotný rozsah

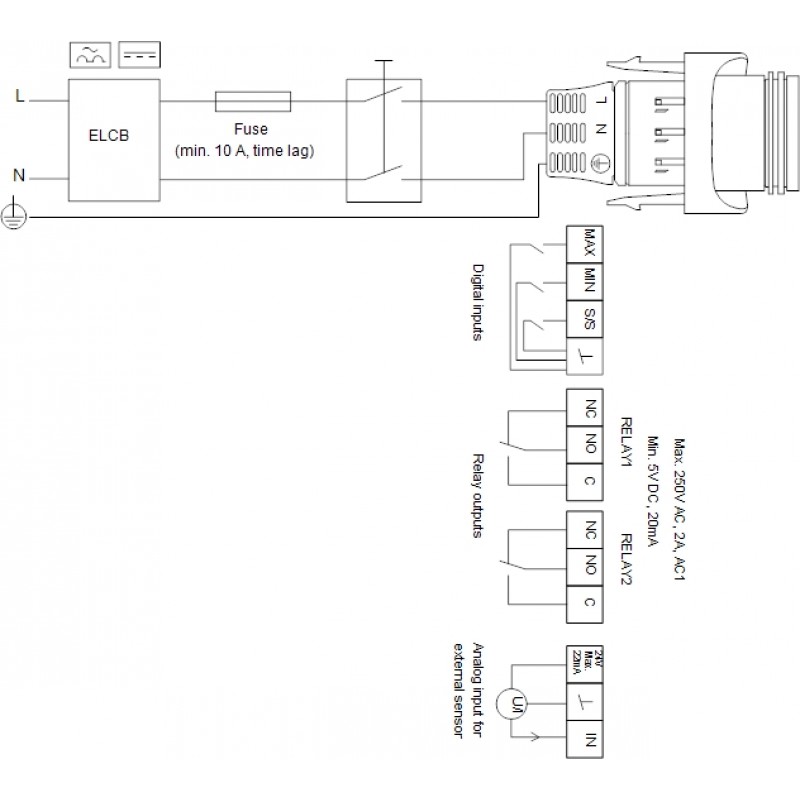

komunikácie
• bezdrôtová komunikácia Grundfos GO
• fieldbus komunikácie pomocou modulov CIM
• digitálne vstupy
• reléové výstupy
• analógový vstup
Motor a elektronická jednotka
MAGNA3 obsahuje 4-pólový, synchrónny motor s trvalými magnetmi (PM motor). Tento typ motora má vyššiu účinnosť ako štandardné asynchrónny motor. Otáčky sú riadené integrovaným frekvenčným meničom.
Čerpadlo obsahuje integrovaný snímač diferenčného tlaku a teploty.
kvapalina:
Čerpaná kvapalina: Voda
Rozsah teploty kvapaliny: -10 .. 110 ° C
Teplota kvapaliny: 20 ° C
Hustota: 998.2 kg / m3

techn .:
Teplotná trieda TF: 110
Schváli. značky na typovom štítku: CE, VDE, EAC

materiály:
Teleso čerpadla: Liatina
Teleso čerpadla: EN-GJL-200
Teleso čerpadla: ASTM A48-200B
Obežné koleso: PES 30% GF

inštalácie:
Rozsah okolitej teploty: 0 .. 40 ° C
Max. prevádzkový tlak: 10 bar
Potrubné prípojka: G 1 1/2 "
PN pre potrubné prípojku: PN10

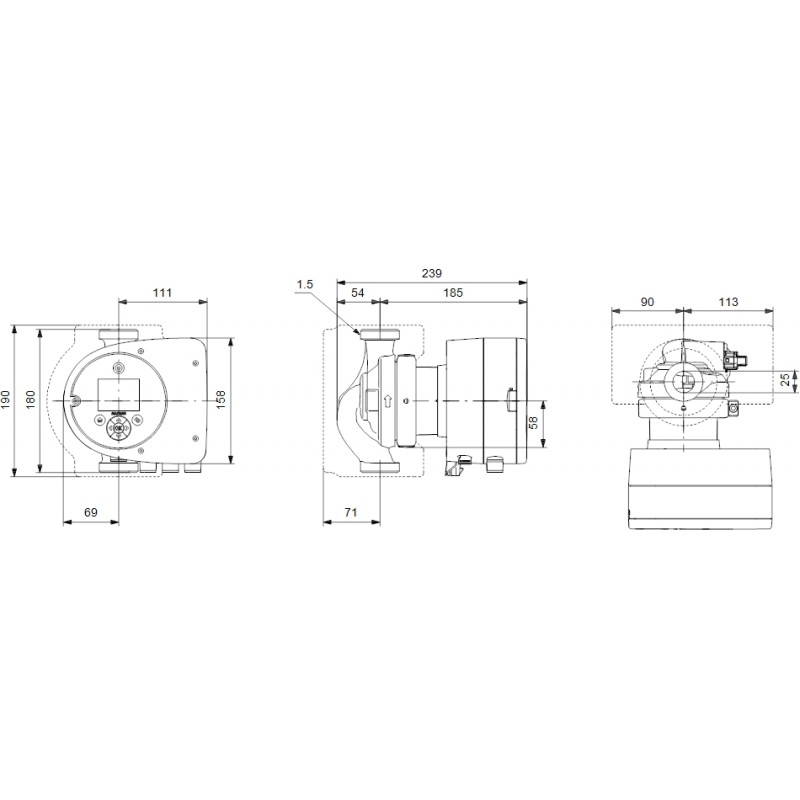

Vzdialenosť mazi sacím a výtlačným hrdlom: 180 mm

Elektrické údaje:
Príkon - P1: 9 .. 193 W
Max. spotreba el. prúdu: 0.09 .. 1.56 A
Frekvencia el. siete: 50 Hz
Menovité napätie: 1 x 230 V
Krytie (IEC 34-5): X4D
Trieda izolácie (IEC 85): F

iné:
Štítok: Grundfos Blueflux
Energet. účinnosť (EEI): 0.18
Čistá hmotnosť: 4.81 kg
Hrubá hmotnosť: 5.27 kg
Prepravný objem: 0.015 m3

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Dopravná výška	12 m
Typ pripojenia	závitové
Veľkosť	6/4"
Vstavaná dĺžka	180 mm
EEI - index energetickej účinnosti	0,18
Jmenovitý tlak	10 bar
Sieťová prípojka	1~230 V, 50 Hz
Typ	25-120
