Grundfos MAGNA3 25-40 180, 1x230V, Oběhové čerpadlo 97924244

Popis

Grundfos čerpadlo MAGNA3 25-40 180 1x230V PN10 97924244

MAGNA3 25-40
MAGNA3 - viac ako čerpadlo.

So svojou bezkonkurenčnou účinnosťou, obsiahlym výrobným programom, zabudovanými komunikačnými možnosťami a funkcionalitami, ktoré môžu ušetriť niektoré komponenty v systéme, je MAGNA3 ideálny pre dosiahnutie maximálneho výkonu v systémoch budov. Toto čerpadlo sa perfektne hodí ako pre vykurovanie tak i chladenia v takmer všetkých projektoch budov - starých alebo nových.

MAGNA3 je Mokrobežné čerpadlo, tj. Čerpadlo a motor tvoria jednu jednotku bez upchávky. Ložiská sú mazané čerpanou kvapalinou. Inovatívny upínacie spona s iba jednou skrutkou umožňuje ľahkú zmenu polohy hlavy čerpadla. MAGNA3 nevyžaduje žiadnu údržbu a poskytuje extrémne nízke náklady počas životného cyklu čerpadla.

Charakteristické rysy čepadlo MAGNA3:
- Riadiaca jednotka vo svorkovnici
- Ovládací panel s tenkým displejom na svorkovnici
- Svorkovnice pripravená pre voliteľné CIM moduly
- Zabudovaný snímač diferenčného tlaku a teploty
- Liatinové teleso čerpadla (podľa modelu čerpadla)
- Oddeľovací vložka rotora z kompozitu zosilneného uhlíkovými vláknami
- Oporná doska ložiska a plášť rotora z nehrdzavejúcej ocele
- Hliníkové teleso statora
- Vzduchom chladená elektronika

Čerpadlo je jednofázové.
Charakteristické črty:
- AUTOADAPT
- FLOWADAPT a FLOWLIMIT
- Regulácia na proporcionálne tlak
- Regulácia na konštantný tlak
- Regulácia na konštantnú teplotu
- Konštantný krivky
- Max. alebo min. krivka
- Automatický redukovaný nočnú prevádzku
- Nie je nutná externá motorová ochrana
- Pre vykurovanie sú dodávané tepelno-izolačné kryty ako súčasť dodávky
- Veľký teplotný rozsah

Komunikácia
- Bezdrôtová komunikácia Grundfos GO
- Fieldbus komunikácia pomocou modulov CIM
- Digitálne vstupy
- Reléové výstupy
- Analógový vstup

Motor a elektronická jednotka MAGNA3 obsahuje 4-pólový, synchrónny motor s trvalými magnetmi (PM motor). Tento typ motora má vyššiu účinnosť ako štandardné asynchrónny motor. Otáčky sú riadené integrovaným frekvenčným meničom. Čerpadlo obsahuje integrovaný snímač diferenčného tlaku a teploty.

Technické parametre:
Kvapalina:
Čerpaná kvapalina: Voda
Rozsah teploty kvapaliny: -10 .. 110 ° C
Teplota kvapaliny: 60 ° C
Hustota: 983.2 kg / m3

Techn .:
Teplotná trieda TF: 110
Schváli. značky na typovom štítku: CE, VDE, EAC

Materiály:
Teleso čerpadla: Liatina
EN-GJL-200
ASTM A48-200B
Obežné koleso: PES 30% GF

Inštalácia:
Rozsah okolitej teploty: 0 .. 40 ° C
Max. prevádzkový tlak: 10 bar
Potrubné prípojka: G 1 1/2 "
PN pre potrubné prípojku: PN10

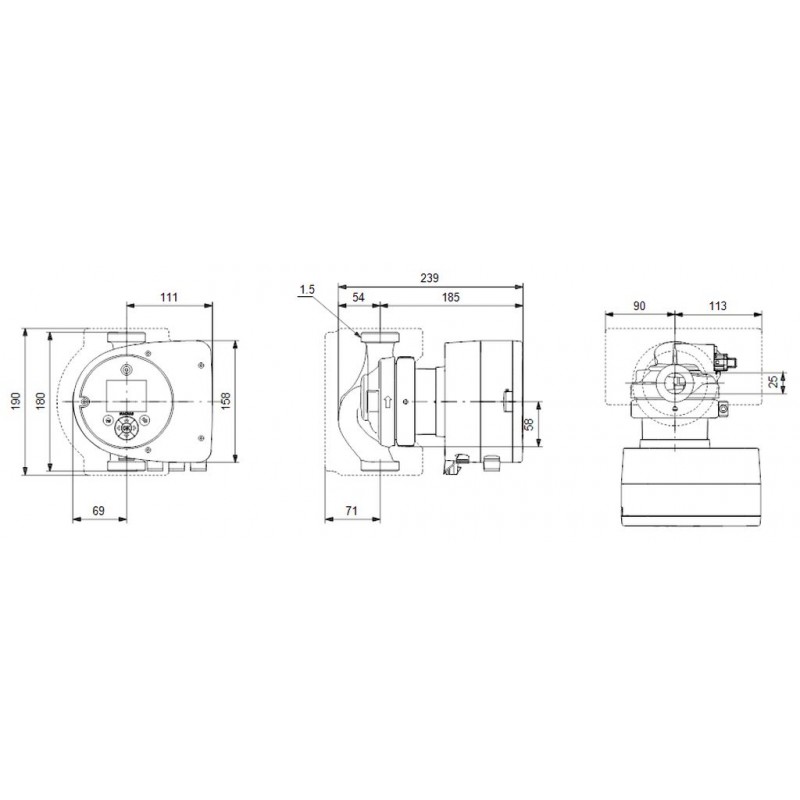

Vzdialenosť mazi sacím a výtlačným hrdlom: 180 mm

Elektrické údaje:
Príkon - P1: 9 .. 56 W
Max. spotreba el. prúdu: 0.09 .. 0.46 A
Frekvencia el. siete: 50/60 Hz
Menovité napätie: 1 x 230 V
Krytie (IEC 34-5): X4D
Trieda izolácie (IEC 85): F

Iné:
Štítok: Grundfos Blueflux
Energet. účinnosť (EEI): 0.18
Čistá hmotnosť: 4.81 kg
Hrubá hmotnosť: 5.27 kg
Prepravný objem: 0.015 m3

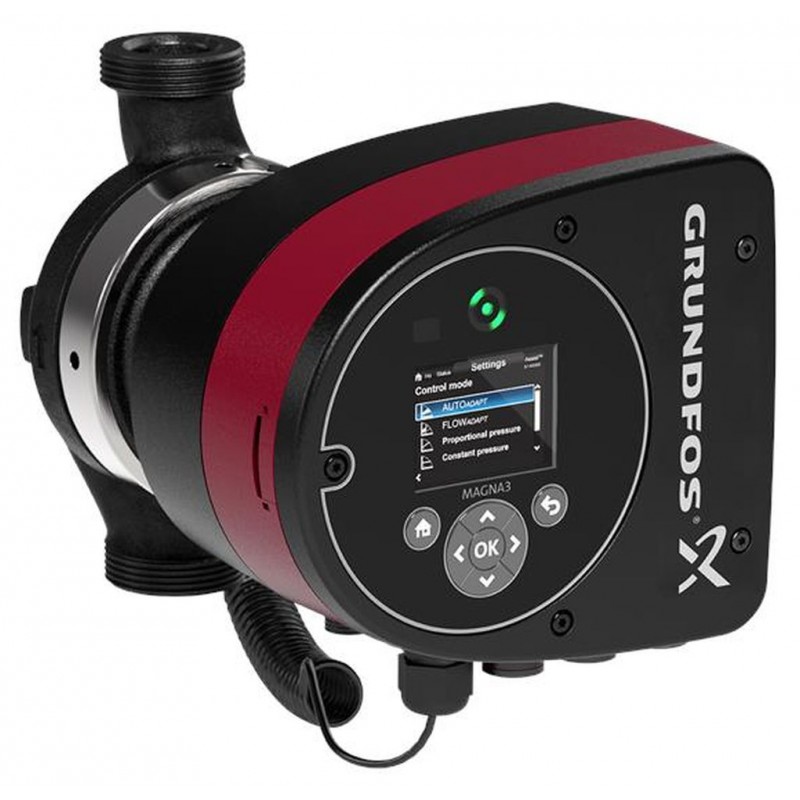

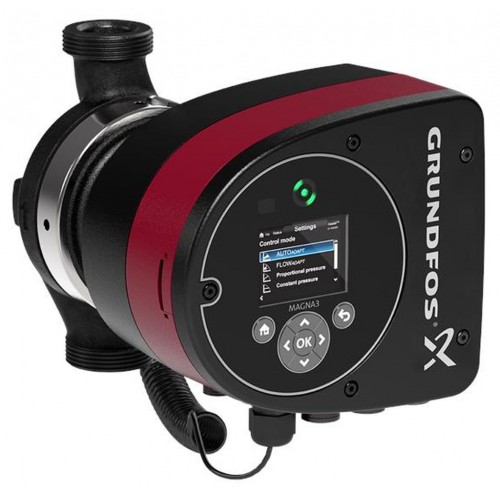

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Dopravná výška	4 m
Typ pripojenia	závitové
Veľkosť	6/4"
Vstavaná dĺžka	180 mm
EEI - index energetickej účinnosti	0,18
Jmenovitý tlak	10 bar
Sieťová prípojka	1~230 V, 50 Hz
Typ	25-40
