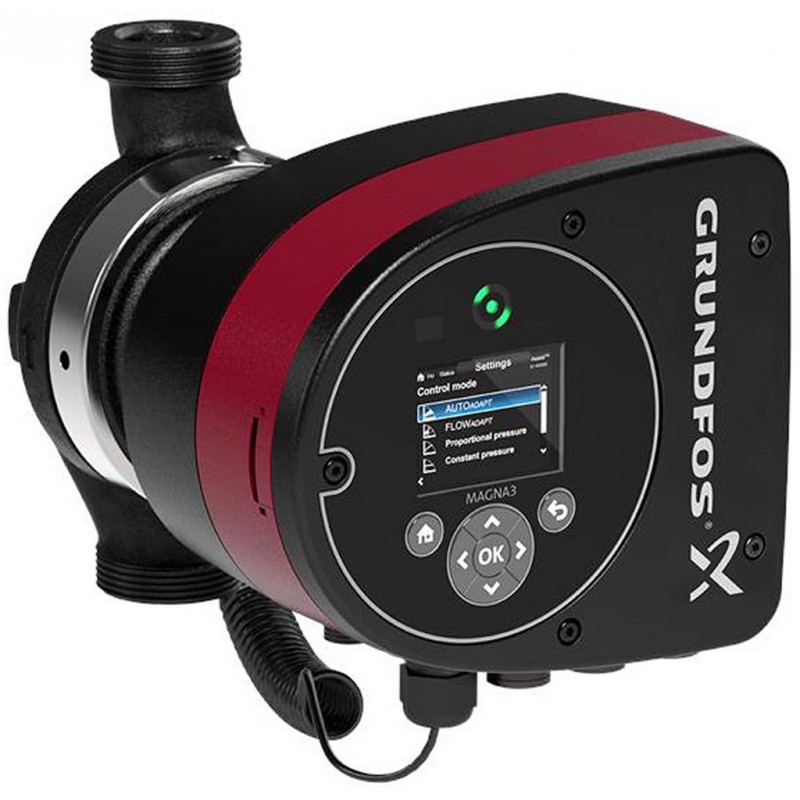

Grundfos MAGNA3 25-100 180 mm 1x 230V čerpadlo obehové , 97924247

Popis

Grundfos čerpadlo obehovej MAGNA3 25-100 180 1x230V PN6/10 97924247

Elektronicky regul. obehové čerpadlá (teleso z liatiny), jednofázové, nová
komunikácia (Grundfos GO), unikátna patentovaná funkcia AUTOADAPT, nová
funkcie FLOWADAPT. Najnižšie hodnoty EEI na trhu.

MAGNA3 25-100
MAGNA3 - Viac ako čerpadlá
Vďaka svojej bezkonkurenčnej účinnosti, plánovité rozsah a vstavaný komunikačné schopnosti plus funkcie nahrádzajúci systémové komponenty, MAGNA3 je ideálny pre inžinierov a projektantov, ktorí chcú vytvárať vysoko výkonné systémy pre budovy.
Toto čerpadlo do Grundfos Master Class sa hodí ako kúrenie a chladenie aplikácií dokonale, čo je jasnou voľbou pre takmer všetky stavebné projekty - staré alebo nové.

MAGNA3 so zapuzdreným rotorom, tj. Čerpadlo a forme motora integrálne jednotku bez upchávky a je opatrené len dvoma tesniacimi krúžkami. Ložiská sú mazané čerpanou kvapalinou. Inovatívny svorka s iba jednou skrutkou umožňuje jednoduché premiestnenie hlavy čerpadla. MAGNA3 je čerpadlo bez nárokov na údržbu a veľmi nízkou Life Cycle Cost.

Čerpadlo sa vyznačuje nasledujúce:
• radič integrovaný v ovládacej skrini
• ovládací panel s TFT displejom na ovládacej skrine
• riadiace jednotky pripravené pre voliteľné moduly CIM
• Vstavaný diferenčného tlaku a teploty čidlá
• liatinový kryt čerpadla (V závislosti od modelu)
• uhlíkovými vláknami vystužené kompozitný rotor
• z nerezovej ocele nosná doska a obloženie rotora
• hliník Teleso statora zo zliatiny
• vzduchom chladené výkonovej elektroniky
MAGNA3 je jednofázové čerpadlo.

Charakteristické vlastnosti
• AUTOADAPT.
• FLOWADAPT a FLOWLIMIT (viac ako funkciu čerpadla, pretože znižuje potrebu čerpadlá škrtiace ventily).
• Regulácia na proporcionálny tlak.
• regulácia na konštantný tlak.
• Regulácia na konštantnú teplotu.
• Prevádzka podľa konštantnej krivky.
• Max. alebo min. krivky.
• Automatický redukovaný nočnú prevádzku.
• Nie je nutná žiadna externá motorová ochrana.
• Izolačné škrupiny dodanej s jedno-hlava čerpadlá pre vykurovacie systémy.
• Veľký rozsah teplôt, kde je teplota kvapaliny a okolitá teplota na sebe nezávislé.

Komunikácia
MAGNA3 umožňuje komunikáciu prostredníctvom nasledujúcich možností:
• bezdrôtové Grundfos GO Remote
• Fieldbus komunikáciu cez moduly CIM
• digitálne vstupy
• reléové výstupy
• analógový vstup (viac ako funkciu čerpadla ako tepelnej energie meter)

Motor a elektronická riadiaca
MAGNA3 obsahuje 4-pólový synchrónny motor s permanentnými magnetmi (PM motora). Tento typ motora sa vyznačuje vyššou účinnosťou než konvenčné asynchrónnym motorom s kotvou nakrátko.
otáčky čerpadla je riadený integrovaným frekvenčným meničom.
Snímač diferenčného tlaku a teploty je začlenená v čerpadle.

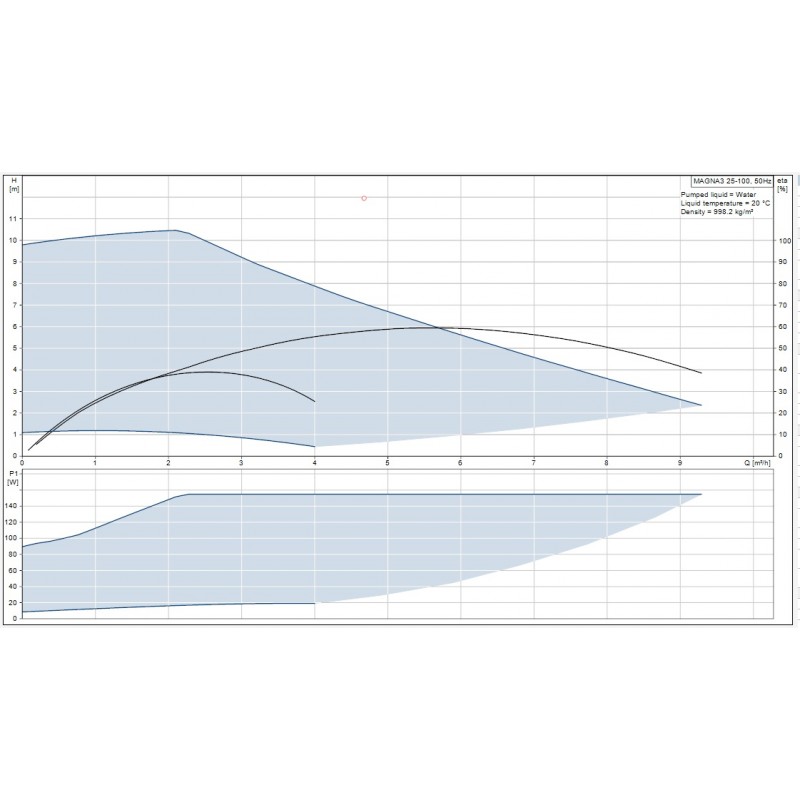

Technické údaje:
Vedúci max: 100 dm
Teplotná trieda TF: 110
Schválenie značky na typovom štítku: CE, VDE, PCT
Model: A

Materiály:
Teleso čerpadla: Liatina
EN-GJL-200
ASTM A48-200B
Obežné koleso: PES 30% GF

Inštalácia:
Rozsah okolitej teploty: 0 .. 40 ° C
Maximálny prevádzkový tlak: 10 bar
Potrubné prípojka: G 1 1/2 "
PN pre potrubné prípojku: PN10
Port-to-port dĺžka: 180 mm

Liquid:
Čerpaná kvapalina: Voda
Rozsah teploty kvapaliny: -10 .. 110 ° C
Teplota kvapaliny: 20 ° C
Hustota: 998,2 kg / m3

Elektrické údaje:
Príkon - P1: 9. .. 163 W
Maximálny prúdový odber: 0.09 .. 1.33
Sieťová frekvencia: 50 Hz
Menovité napätie: 1 x 230 V
Krytie (IEC 34-5): X4D
Trieda izolácie (IEC 85):

Ostatné:
Label: Grundfos Blueflux
Energie (EEI): 0.18
Čistá hmotnosť: 4,81 kg
Hrubá hmotnosť: 5,27 kg
Prepravný objem: 0,015 m3

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Dopravná výška	10 m
Typ pripojenia	závitové
Veľkosť	6/4"
Vstavaná dĺžka	180 mm
EEI - index energetickej účinnosti	0,18
Jmenovitý tlak	10 bar
Sieťová prípojka	1~230 V, 50/60 Hz
Typ	25-100
