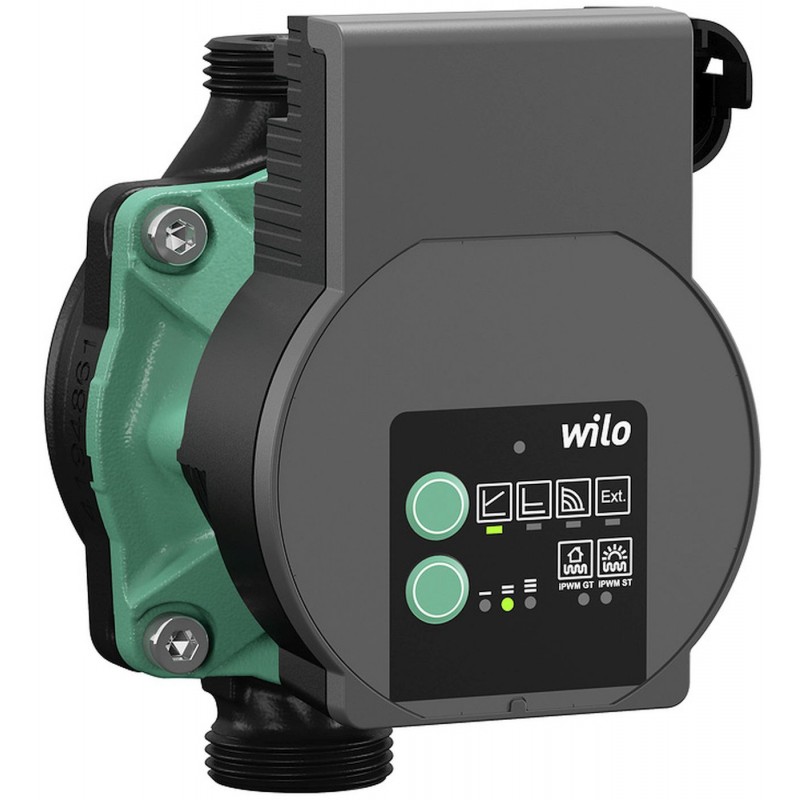

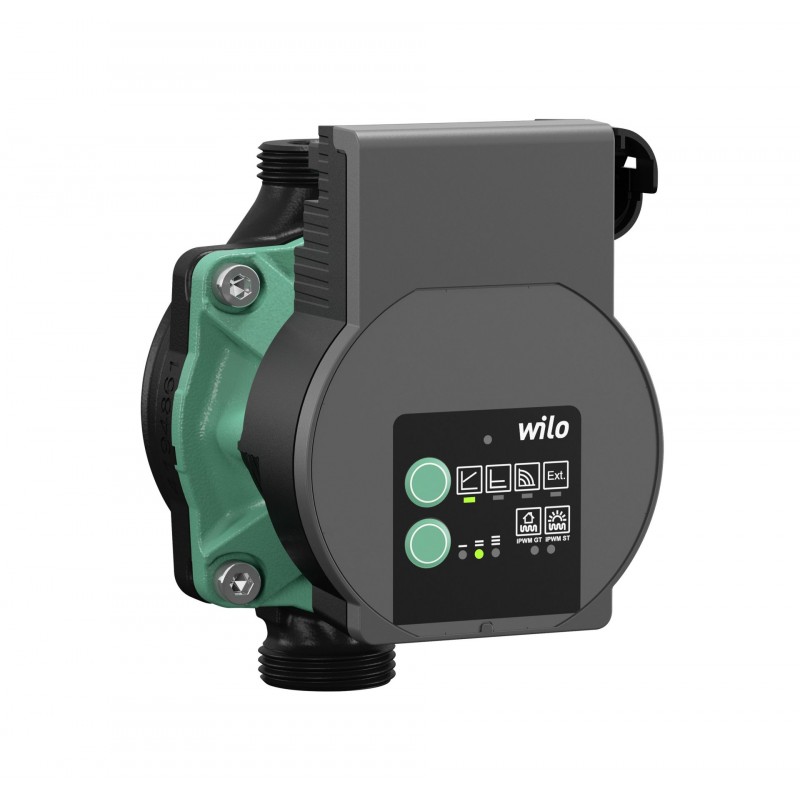

WILO VARIOS PICO-STG 25/1-7 čerpadlo 4215542

Popis

Vysokoúčinné čerpadlo Wilo-Varios PICO, elektronicky regulované. Bezúdržbové mokrobežné obehové čerpadlo so závitovým pripojením, synchrónnym motorom odolným voči blokovaniu prúdom podľa technológie ECM a integrovanou elektronickou reguláciou výkonu na plynulú reguláciu tlakového rozdielu. Môže sa použiť pre všetky systémy kúrenia a klimatizácie.

Sériovo s:
• Predvoliteľné regulačné režimy pre optimálne prispôsobenie zaťaženiu:
• Konštantný diferenciálny tlak (&Delta p-c), 3 preddefinované charakteristiky
• Variabilný diferenciálny tlak (&Delta p-v), 3 preddefinované charakteristiky
• Konštantné otáčky (3 stupne otáčok)
• Externá regulácia prostredníctvom signálu iPWM1 alebo iPWM2
• Funkcia Sync (ručný programovací režim) na preprogramovanie čerpadla v prípade výmeny
• Manuálna funkcia odvzdušnenia pre odvzdušnenie priestoru rotora
• LED indikácia
• Indikátor zvoleného regulačného režimu a charakteristiky
• Indikácia stavu počas odvzdušnenia a ručného reštartovania
• LED kódovanie počas funkcie Sync
• Integrovaná ochrana motora
• Automatická funkcia odblokovania
• Elektrický pripojovací kábel s 3-pólovým zástrčným konektorom a konektorom Wilo-Connector
• Prípojka PWM

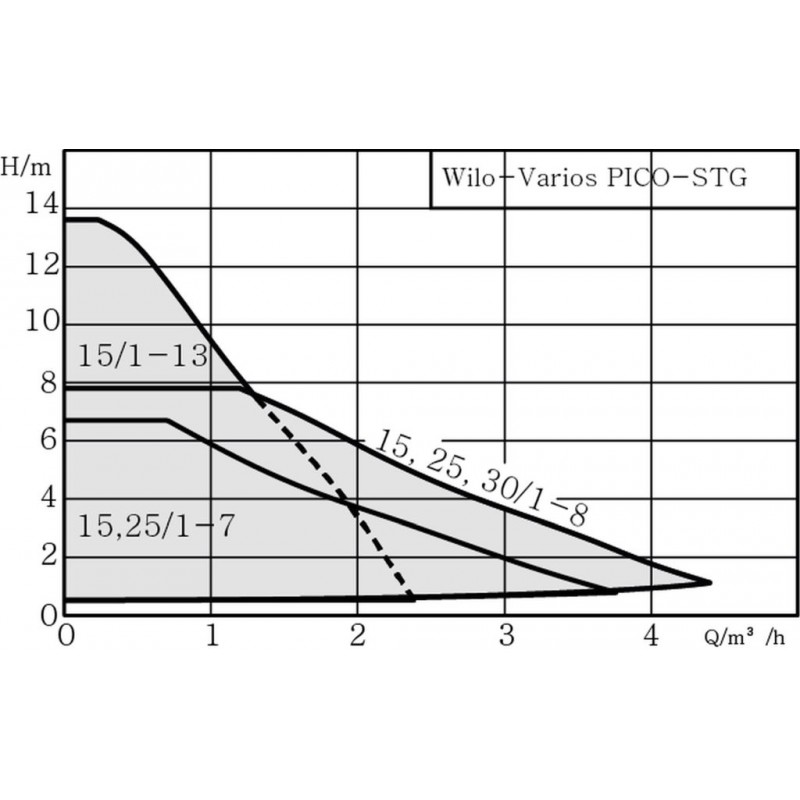

Hydraulické údaje:
• Maximálny prevádzkový tlak PN: 10 bar
• Max. dopravná výška H:7.00 m
• Prietok max. Q: 3.7 m3/h
• Minimálna prítoková výška pri 50 °C: 0.5
• Minimálna prítoková výška pri 95 °C: 3
• Minimálna prítoková výška pri 110 °C: 10
• Min. teplota média T: -10 °C
• Max. teplota média T: 95 °C
• Teplota okolia min. T: -10 °C
• Max. teplota okolia T: 40 °C

Údaje o motore:
• Index energetickej účinnosti (EEI) 0.20
• Min. otáčky: 2340 rpm
• Max. otáčky: 4366 rpm
• Príkon (min): P1 min 1.0 W
• Max. prúdový vstup P1: 50.0 W
• Rušivé vyžarovanie EN 61800-3
• Odolnosť proti rušeniu EN 61800-3
• Elektromagnetická kompatibilita: 1 x PG11
• Izolačná trieda F
• Trieda krytia IPX4D

Materiály:
• Teleso čerpadla: 5.1300, EN-GJL-200
• Obežné koleso: PP-GF40
• Hriadeľ: 1.4122, X39CrMo17-1
• Materiál ložiska: Carbon graphite, all Carbon

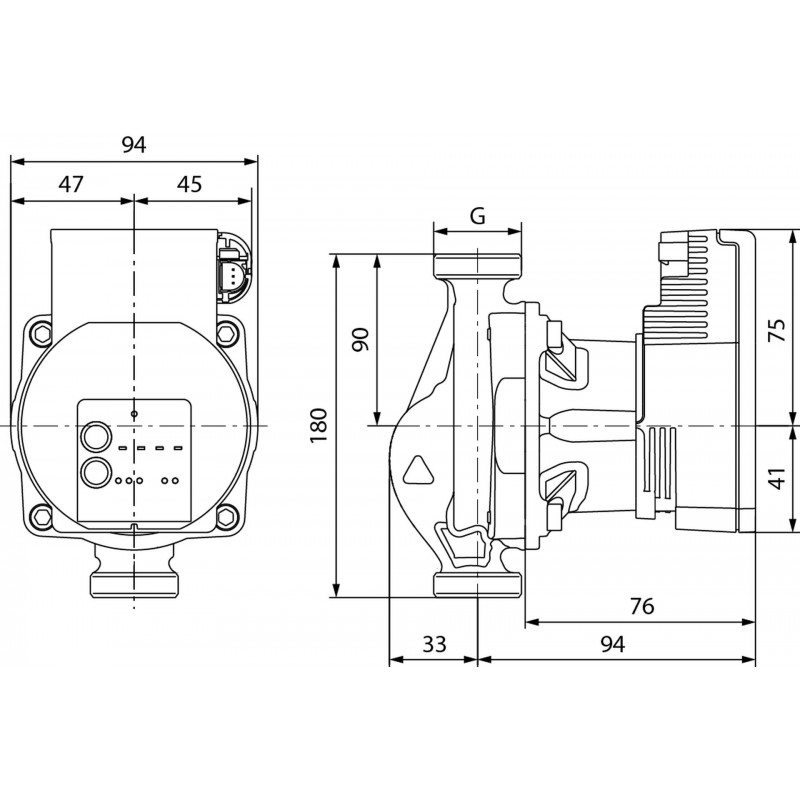

Montážne rozmery:
• Potrubná prípojka na strane výtlaku RPD: G 1 1/2“
• Potrubná prípojka na nasávacej strane RPS: G 1 1/2“
• Konštrukčná dĺžka l0: 180 mm

Rozsah dodávky:
• Čerpadlo
• Kábel s 3-pólovým konektorom čerpadla a prípojkou Wilo-Connector
• Wilo-Connector
• Tesnenia
• Návod na montáž a obsluhu

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
prípojka prítoku	1 1/2"
prípojka výtlaku	1 1/2"
Dopravná výška	7 m
Typ pripojenia	závitové
Vstavaná dĺžka	180 mm
Max. prietok	3,7 m3/h
Jmenovitý tlak	10 bar
Sieťová prípojka	1~230 V, 50/60 Hz
Kritie IP	IP X4D
EEI - index energetickej účinnosti	0,20
Typ	25/1-7
