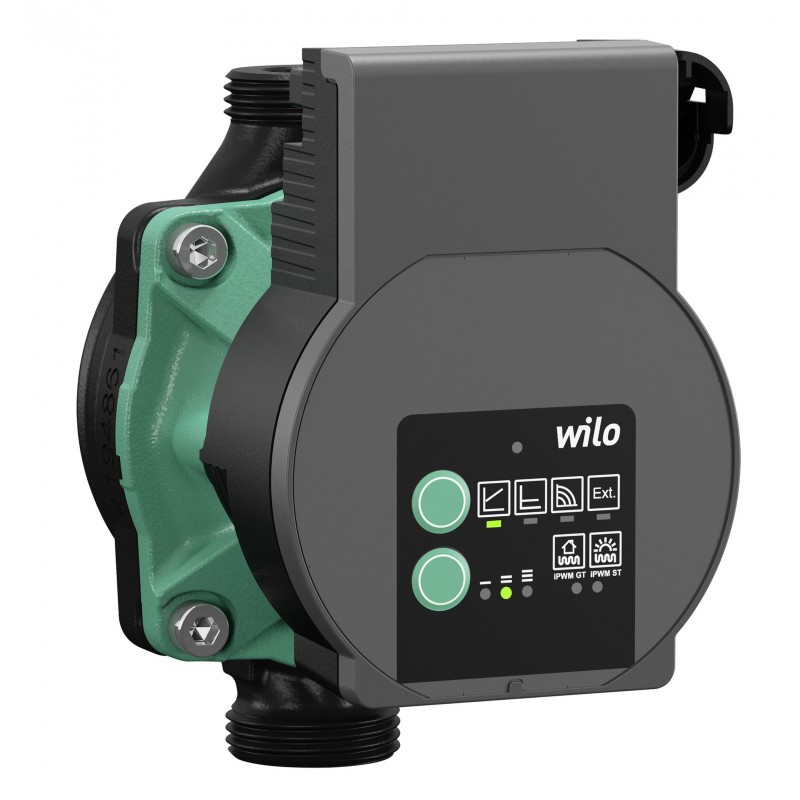

WILO VARIOS PICO-STG 25/1-7-130 obehové čerpadlo 4215541

Popis

  Vysokoúčinné čerpadlo Wilo-Varios PICO-STG, elektronicky
  regulované. Bezúdržbové mokrobežné obehové čerpadlo so
  závitovým pripojením, synchrónnym motorom odolným voči
  blokovaniu prúdom podľa technológie ECM a integrovanou
  elektronickou reguláciou výkonu na plynulú reguláciu tlakového
  rozdielu. Môže sa použiť pre všetky aplikácie kúrenia a klimatizácie,
  ako aj pre solárne a geotermické zariadenia.
Sériovo s:
- Predvoliteľné regulačné režimy pre optimálne prispôsobenie
  zaťaženiu:
- Konštantný diferenciálny tlak (?p-c), 3 preddefinované
  charakteristiky
- Variabilný diferenciálny tlak (?p-v), 3 preddefinované charakteristiky
- Konštantné otáčky (3 stupne otáčok)
- Externá regulácia prostredníctvom signálu iPWM GT
  (kúrenie/geotermia) alebo iPWM ST (solárny)
- Funkcia Sync (ručný programovací režim) na preprogramovanie
  čerpadla v prípade výmeny
- Manuálna funkcia odvzdušnenia pre odvzdušnenie priestoru rotora
- Manuálne opätovné spustenie
- LED indikácia
- Indikátor zvoleného regulačného režimu a charakteristiky
- Indikácia stavu počas odvzdušnenia a ručného reštartovania
- LED kódovanie počas funkcie Sync
- Indikácia prevádzky a poruchy
- Integrovaná ochrana motora
- Automatická funkcia odblokovania
- Elektrický pripojovací kábel s 3-pólovým zástrčným konektorom a
  konektorom Wilo-Connector
- Prípojka PWM
- Teleso čerpadla s kataforéznou ochrannou vrstvou

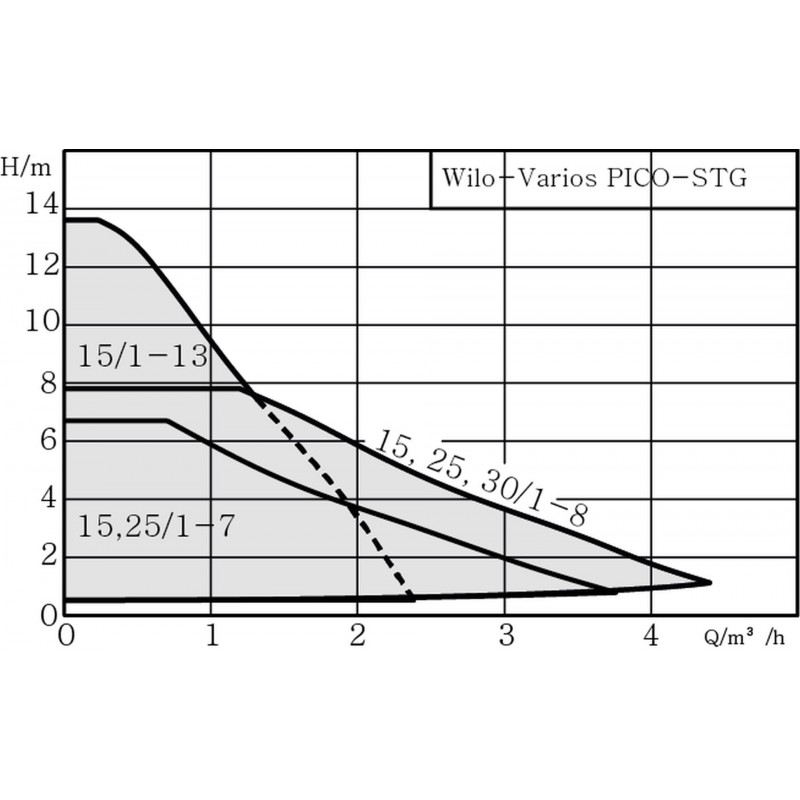

Hydraulické údaje:
- Maximálny prevádzkový tlak PN: 10 bar
- Prietok Q max: 3,8 m3/h
- Minimálna prítoková výška pri 50 °C: 0,5 m
- Minimálna prítoková výška pri 95 °C: 3 m
- Minimálna prítoková výška pri 110 °C: 10 m
- Min. teplota média Tmin: -10 °C
- Max. teplota média Tmax: 95 °C
- Teplota okolia min. Tmin: -10 °C
- Max. teplota okolia Tmax: 40 °C
Údaje o motore:
- Koeficient energetickej účinnosti (EEI): 0.20
- Pripojenie na sieť: 1~230 V ±10%, 50/60 Hz
- Menovitý výkon P2: 38 W
- Min. počet otáčok nmin: 2340 1/min
- Max. počet otáčok nmax: 4366 1/min
- Príkon (min.) P1 min: 1 W
- Príkon P1 max: 50 W
- Rušivé vyžarovanie: EN 61000-6-3
- Odolnosť proti rušeniu: EN 61000-6-2
- Elektromagnetická kompatibilita: EN 61800-3
- Káblová priechodka: 1 x PG11
- Izolačná trieda: F
- Druh ochrany: IPX4D
Materiály:
- Teleso čerpadla: sivá liatina
- Obežné koleso: PP-GF40
- Hriadeľ: nerezová oceľ
- Materiál ložiska: Uhlie, impregnovaný kovom

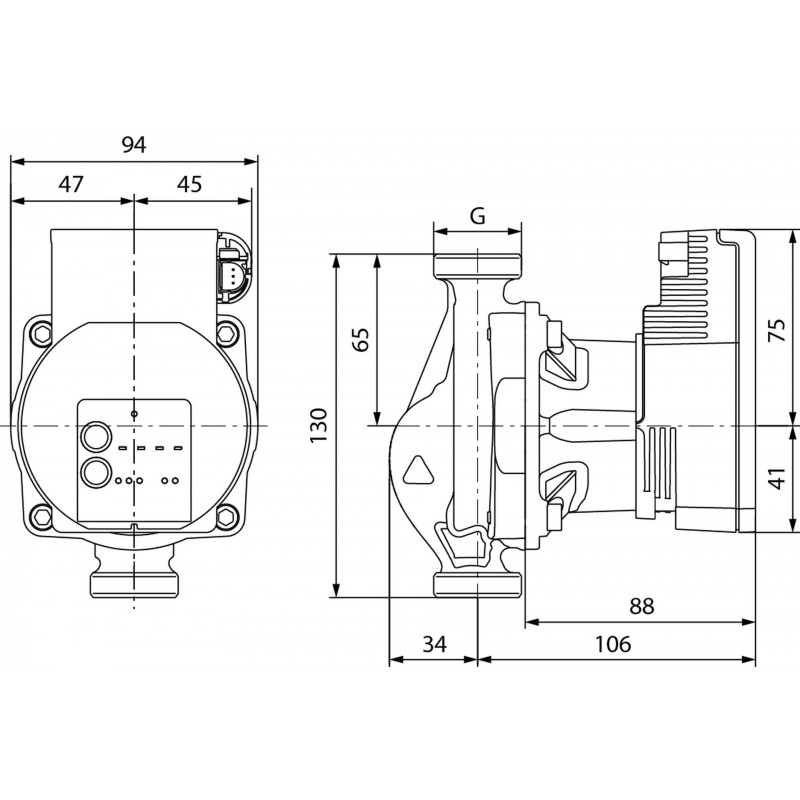

Montážne rozmery:
- Potrubná prípojka na strane výtlaku: G 11
- Potrubná prípojka na nasávacej strane: G 11
- Konštrukčná dĺžka l0: 130 mm

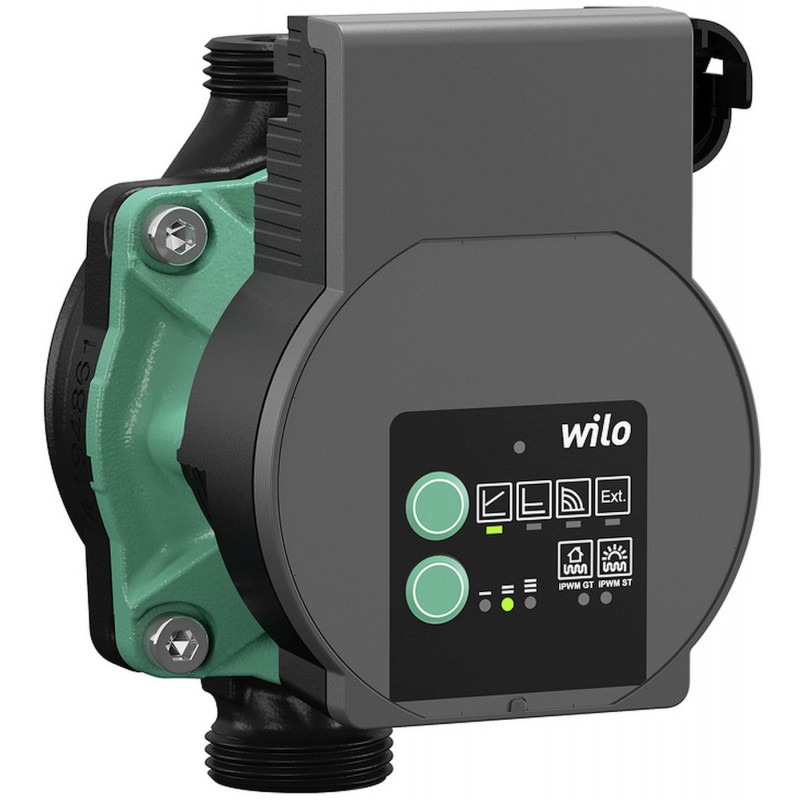

ilustračné foto
