HEIMEIER V-exact II DN 15-3/4"radiátorový ventil uhlový, pravý, vonkajší závit 3734-02.

Popis

HEIMEIER radiátorový ventil V-exact II DN 15-3 / 4 "uhlový, pravý, vonkajší závit 3734-02.000

S vonkajším závitom G 3/4.
Pripojenie vpravo.

Termostatický ventil s plynulým presným nastavením

Termostatické radiátorové ventily V-exact II sú určené pre dvojrúrkové sústavy s núteným obehom s bežnými i veľkými teplotnými spády. Integrované plynulé nastavenie umožňuje presné hydronickej vyváženie jednotlivých vykurovacích telies s cieľom zabezpečiť požadovaný prietok podľa výkonových požiadaviek. Ventil s veľkým prietokovým rozsahom vyniká optimalizovaným tvarom telesa pre veľmi tichú prevádzku a veľmi malé prietokové tolerancie.

Technický popis

Použitie: Vykurovacie a chladiace sústavy

Funkcie:
Regulácia
Plynulé nastavenie
Uzatváranie

Rozmery: DN 10-20
Tlaková trieda: PN 10

Teplota:
Maximálna prevádzková teplota: 120 ° C, s montážnou krytkou alebo pohonom max. 100 ° C, s lisovacím pripojením max. 110 ° C.
Minimálna prevádzková teplota: -10 ° C

Materiál:
Teleso ventilu: koroziodolný bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Kompletná ventilová vložka môže byť vymenená pomocou montážneho prípravku Heimeier bez vypúšťania sústavy.
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžkami.

Povrchová úprava: Telo ventilu a šróbenie sú poniklované
Značenie:
THE, kód krajiny, šípka smeru toku, DN a označenie Keymark. Označenie-II.
Biela montážne krytka.

Normy:
Ventily V-exact II spĺňajú tieto požiadavky:
- Keymark certifikácia a skúšky podľa DIN EN 215
- "Veľmi rozšírená verzia" a "štandardná verzia" špecifikácie FW 507 vypracované Arbeitsgemeinschaft Fernwärme (AGFW) (Pracovná skupina pre teplárne).

Pripojenie potrubia:
Teleso je určené pre pripojenie k závitovým rúram alebo pomocou zverného šróbenia na medené, presným oceľovým a viacvrstvovým rúrkam (len DN 15). Prevedenie s vonkajším závitom umožňuje pripojenie k plastovým potrubiam pri použití vhodného zverného šróbenia. Prevedenie s lisovacím pripojením Viega (15 mm) s SC-Contur sú vhodné pre medené rúrky, nerezové rúrky Viega Sanpress a oceľové rúrky Prestabo.

Pripojenie pre termostatické hlavice a pohony: IMI Heimeier M30x1.5

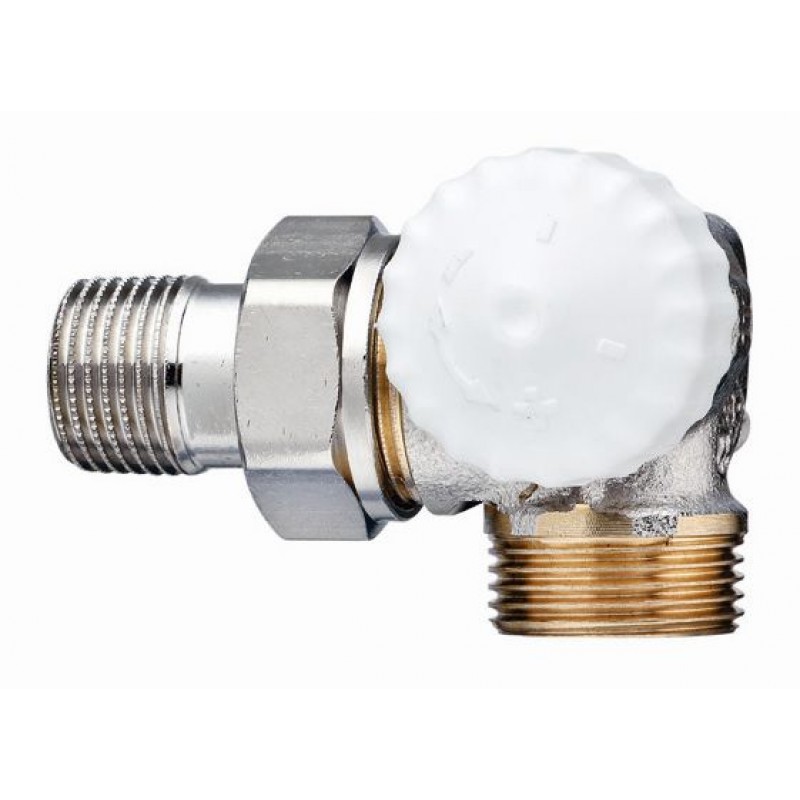

ILUSTRAČNÉ FOTO

Vlastnosti

Parametry
Pripojenie	3/4"
Prevedenie	Uhlový pravý
Typ	V-exact II
