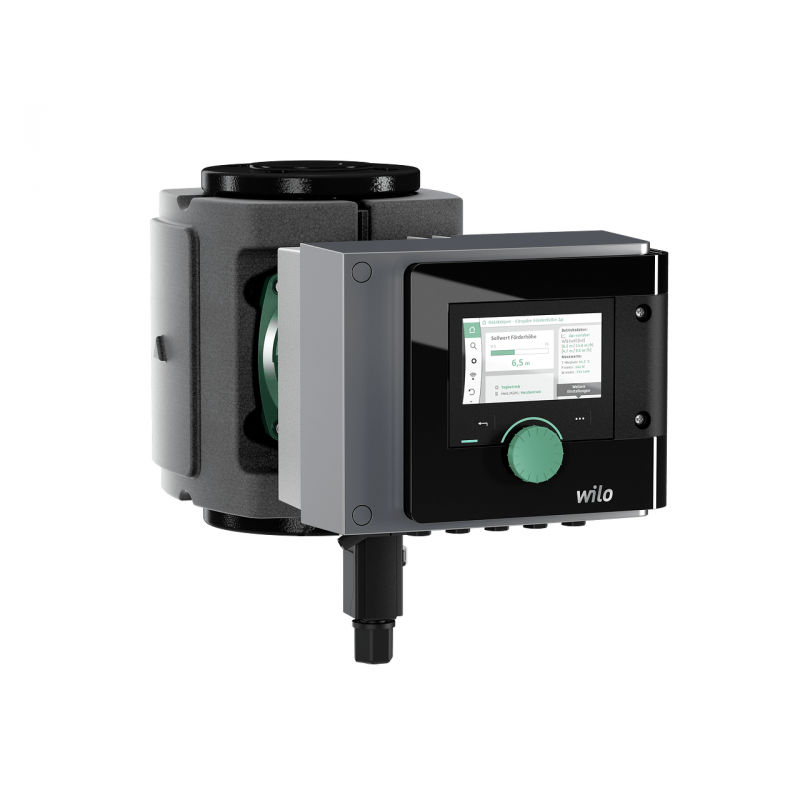

WILO Stratos MAXO 32/0,5-16 PN6/10-R7 obehové čerpadlo 2217948

Popis

Prémiové chytré čerpadlo Wilo-Stratos MAXO-R7 (R7 = bez interného snímača teploty)

Vysokoúčinné mokrobežné čerpadlo typu inline s EC motorom a elektronickým prispôsobením výkonu. Použiteľné pre vykurovaciu vodu, studenú vodu a vodu/zmesi glykolu. Koeficient energetickej účinnosti (EEI) je podľa typu čerpadla medzi ? 0,17 a ? 0,19.

Regulačné režimy:

• Permanentné automatické prispôsobenie výkonu na potrebu zariadenia bez určenej požadovanej hodnoty Wilo-Dynamic Adapt plus (nastavenie z výroby). Úspora energie do 20 % oproti regulačnému režimu dp-v.
• Konštantná teplota (T-const.)
• Konštantný teplotný rozdiel (dT-const.)
• Optimalizácia prietoku podávacieho čerpadla podľa potreby prostredníctvom zapojenia do siete a komunikácie s viacerými čerpadlami (Multi-Flow Adaptation).
• Konštantný objemový prietok (Q-const.)
• Regulácia tlakového rozdielu dp-c na vzdialenom bode v potrubnej sieti (regulácia zlého bodu)
• Konštantný tlakový rozdiel (dp-c)
• Variabilný tlakový rozdiel (dp-v) s možnosťou zadávania nominálnych menovitých pracovných bodov
• Konštantné otáčky (n-const.)
• Používateľom definovaná regulácia PID

Funkcie:

• Detekcia množstva tepla (možné pomocou príslušenstva snímač teploty média Wilo alebo analógového snímača teploty, napr. 2x PT1000)
• Detekcia množstva chladu (možné pomocou príslušenstva snímač teploty média Wilo alebo analógového snímača teploty, napr. 2x PT1000)
• Automatické vypínanie čerpadla pri rozpoznaní nulového prietoku (No-Flow Stop)
• Prepínanie medzi režimom ohrevu a režimom chladenia (automatické, externé alebo ručné) (automatické, možné pomocou príslušenstva – snímača teploty média Wilo)
• Nastaviteľné obmedzenie prietoku prostredníctvom funkcie Q-Limit (Q_min. a Q_max.)
• Prevádzkové režimy zdvojených čerpadiel: Paralelný režim s optimalizáciou účinnosti pre dp-c a dp-v, hlavný a záložný režim
• Uloženie a obnova konfigurovaných nastavení čerpadla (3 body obnovenia)
• Poruchové hlásenie/zobrazenie varovných hlásení v textovom zobrazení vrátane odporúčaní
• Funkcia odvzdušnenia na automatické odvzdušnenie komory rotora
• Automatické zníženie teploty v noci (možné pomocou príslušenstva – snímača teploty média Wilo)
• Automatická funkcia odblokovania a integrovaná plná ochrana motora
• Rozpoznanie chodu nasucho

Zobrazenie:

• Regulačný režim
• Požadovaná hodnota
• Prietok
• Teplota (možné pomocou príslušenstva – snímača teploty média Wilo)
• Príkon
• Spotreba elektriny
• Aktívne vplyvy (napr. STOP, No-Flow Stop)

Vyhotovenie:

• 2 konfigurovateľné analógové vstupy: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA a bežný PT1000; napájacie napätie s +24 V DC
• 2 konfigurovateľné digitálne vstupy (Ext. OFF, Ext. Min, Ext. Max, kúrenie/chladenie, ručné prevzatie ovládania (odpojenie automatického riadenia budov), zablokovanie obsluhy (blokovanie tlačidiel a ochrana konfigurácie diaľkového ovládania))
• 2 konfigurovateľné signalizačné relé na prevádzkové a poruchové hlásenia
• Zásuvka pre CIF modul moduly Wilo s rozhraniami pre automatické riadenie budov (voliteľné príslušenstvo: CIF moduly Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR,CANopen)
• Wilo Net ako Wilo-systém na komunikáciu medzi produktmi značky Wilo, napr. Multi-Flow Adaptation, prevádzka zdvojeného čerpadla a Wilo-Smart Gateway
• Automatický núdzový režim vo výnimočnom stave (Počet otáčok čerpadla zadefinovateľný) napr. pri výpadku komunikácie cez zbernicu alebo z hodnôt snímača
• Grafický farebný displej (4,3 palca) s ovládaním prostredníctvom plochy manuálneho ovládania pomocou jedného tlačidla
• Čítanie a nastavenie prevádzkových údajov, ako aj napr. vytvorenie protokolu o uvedení do prevádzky prostredníctvom Bluetooth-rozhrania (bez ďalšieho príslušenstva) pomocou aplikácie Wilo Assistant App
• Integrované riadenie zdvojených čerpadiel (zdvojené čerpadlá sú na hotovo prepojené), pri použití 2 samostatných čerpadiel ako jednotky zdvojeného čerpadla, spojenie cez sieť WILO
• Rozpoznanie zlomeného kábla pri analógovom signále (v spojení s 2 – 10 V alebo 4 – 20 mA)
• Vonkajšia inštalácia s ochranou proti vplyvom počasia možná podľa Návodu na montáž a obsluhu
• Dátum a čas prednastavené
• Tepelnoizolačný plášť pre vykurovacie aplikácie

Rozsah dodávky

• Čerpadlo
• Optimalizovaný konektor Wilo-Connector rovnaký pre všetky konštrukčné veľkosti
• 2 x káblová priechodka M16 x 1,5
• 2 x tesnenia pri závitovom pripojení
• Tepelnoizolačný plášť
• Návod na montáž a obsluhu

Voliteľné príslušenstvo:

• Izolácia proti chladu ClimaForm pre zabránenie tvorby kondenzátu
• CIF modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• PT 1000 (B) kontaktný snímač povrchu potrubia (pre teplú vodu)
• PT 1000 (AA) snímač na inštaláciu do ponorného puzdra
• Snímač tlakového rozdielu
• Smart-Gateway
• Snímač teploty média Wilo (možnosť dovybavenia na meranie a zobrazovanie teploty média, meranie množstva tepla a chladu ako aj na využívanie druhov regulácie pracujúcich v závislosti od teploty T-const., dT-const.)

Obrázky sa môžu líšiť od originálneho produktu/položky.
