WILO Stratos MAXO 30/0,5-8 R7 obehové čerpadlo 2217899

Popis

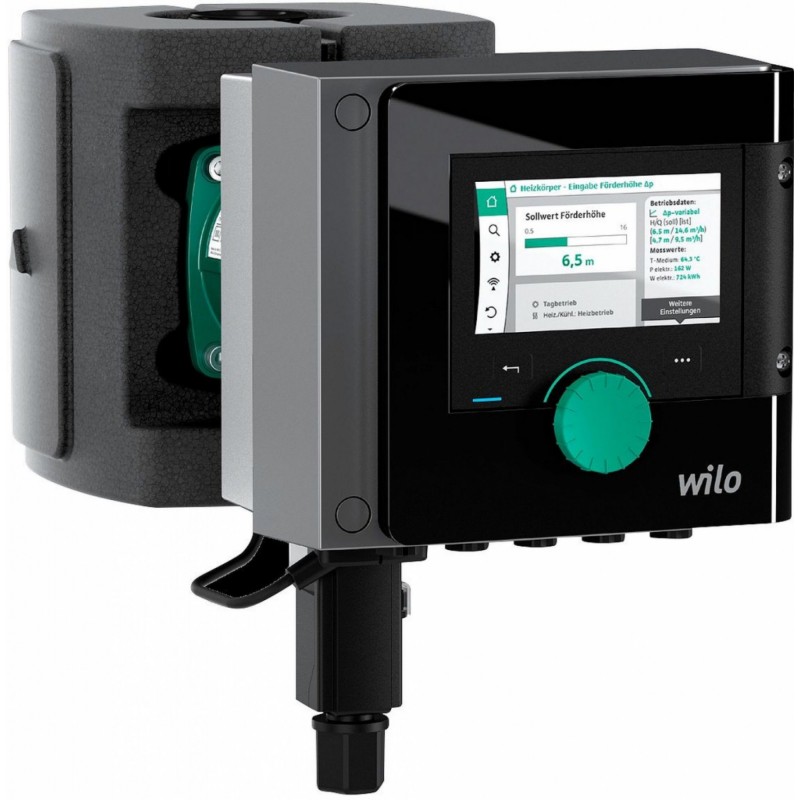

Prémiový variant chytrého čerpadla Wilo-Stratos MAXO-R7

Vysoko účinné inline mokrobežné čerpadlo s elektronicky komutovaným motorom a elektronickým nastavením výkonu. Možno použiť pre vykurovaciu vodu, studenú vodu a zmesi vody/glykolu. Index energetickej účinnosti (EEI) podľa typu čerpadla medzi ? 0,17 a ? 0,19.

Regulačné režimy:
• Permanentné, automatické prispôsobenie výkonu podľa potreby zariadenia bez zadania požadovanej hodnoty Wilo-Dynamic Adapt plus (nastavenie z výroby). Úspora prúdu až o 20 % oproti regulačnému režimu dp-v.
• Konštantná teplota (T-const.)
• Konštantný teplotný rozdiel (dT-const.)
• Optimalizácia čerpaného množstva podávacieho čerpadla podľa potreby prepojením a komunikáciou s niekoľkými čerpadlami (Multi-Flow Adaptation).
• Konštantné čerpané množstvo (Q-const.)
• Riadenie podľa diferenčného tlaku dp-c vo vzdialenom bode v potrubnej sieti (regulácia zlého bodu)
• Konštantný diferenčný tlak (dp-c)
• Variabilný diferenčný tlak (dp-v) s voliteľnou možnosťou zadania nominálnych prevádzkových bodov
• Konštantné otáčky (n-const.)
• Užívateľom definovaná regulácia PID

Vlastnosti:
• Meranie množstva tepla (možné s doplnkovým teplotným čidlom čerpaného média Wilo)
• Evidencia množstva chladu (možné s doplnkovým teplotným čidlom čerpaného média Wilo)
• Automatické vypnutie čerpadla pri zaznamenaní nulového prietoku (No-Flow Stop)
• Prepnutie medzi ohrevnou a chladiacou prevádzkou (automaticky, externe alebo manuálne) (automaticky, možné s doplnkovým teplotným čidlom čerpaného média Wilo)
• Nastaviteľné obmedzenie čerpacieho výkonu pomocou funkcie Q-Limit (Qmin. a Qmax.)
• Prevádzkové režimy zdvojených čerpadiel: Paralelná prevádzka s optimalizáciou účinnosti pre dp-c a dp-v, hlavný/záložný režim
• Uloženie a obnovenie nakonfigurovaného nastavenia čerpadiel (3 body obnovenia)
• Zobrazenie hlásenia poruchy/varovného hláseniatlačenými písmenami vrátane odporúčaní na nápravu
• Funkcia odvzdušnenia na automatické odvetrávanie komory rotora
• Automatický útlmový režim (možné s doplnkovým teplotným čidlom čerpaného média Wilo)
• Automatická odblokovacia funkcia a integrovaná plná ochrana motora
• Detekcia chodu nasucho

Zobrazenie:
• Regulačný režim
• Požadovaná hodnota
• Čerpané množstvo
• Teplota (možné s doplnkovým teplotným čidlom čerpaného média Wilo)
• Príkon
• Spotreba elektriny
• Aktívne vplyvy (napr. STOP, No-Flow Stop)

Rozsah dodávky
• Čerpadlo
• Optimalizovaný Wilo-Connector zhodný pre všetky konštrukčné veľkosti
• 2x káblová priechodka M16 x 1,5
• 2x tesnenie
• Tepelnoizolačný plášť
• Stručný návod na montáž a obsluhu

Hydraulické údaje
• Maximálny prevádzkový tlak PN: 10 bar
• Dopravná výška H max: 8,0 m
• Čerpací výkon Q max: 9,8 m3/h
• Minimálna výška prítoku pri 50 °C. 3 m
• Minimálna výška prítoku pri 95 °C. 10 m
• Minimálna výška prítoku pri 110 °C: 16 m
• Min. teplota média Tmin: -10 °C
• Max. teplota média Tmax: 90 °C
• Min. teplota okolia Tmin: -10 °C
• Max. teplota okolia Tmax: 40 °C

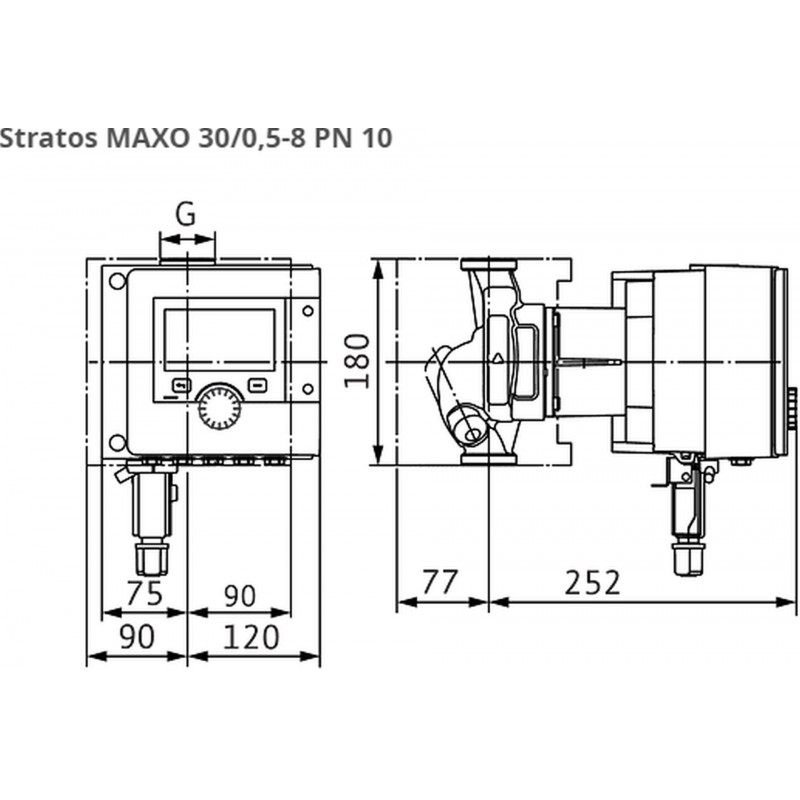

Rozmery pre inštaláciu
• Prípojka rúry na strane sania DNs: G 2
• Prípojka rúrky na výtlaku DNd: G 2
• Konštrukčná dĺžka l0: 180 mm

Údaje o motore
• Index energetickej účinnosti (EEI): 0.19

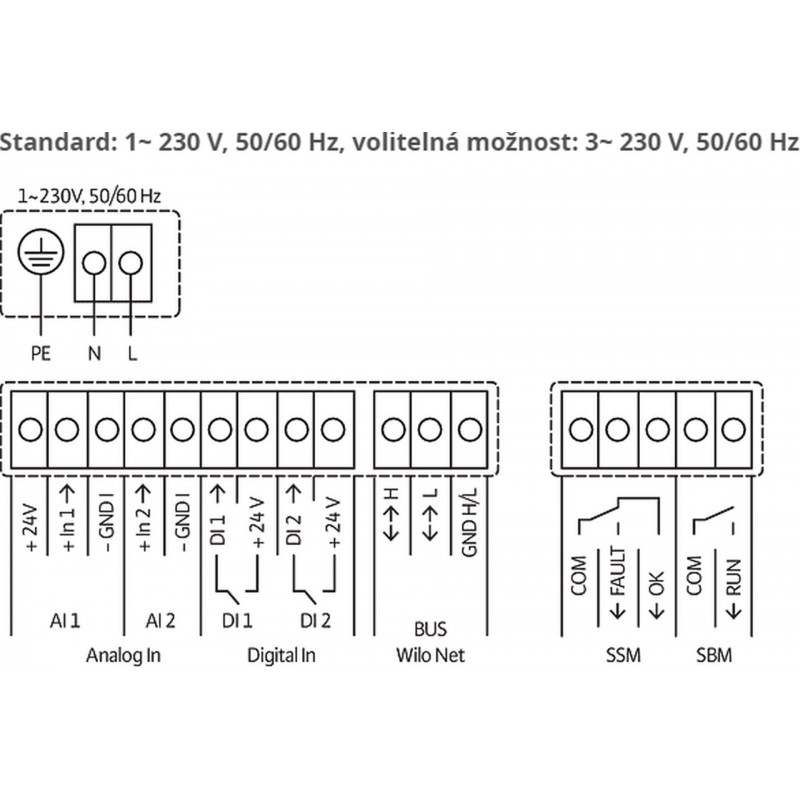

• Sieťová prípojka: 1~230 V ±10%, 50/60 Hz
• Menovitý prúd IN: 0,11 A
• Menovitý prúd IN: 1,05 A
• Menovitý prúd IN: 0,11 A
• Menovitý výkon P2: 133 W
• Min. otáčky nmin: 750 1/min
• Max. otáčky nmax: 3600 1/min
• Príkon (min) P1 min: 7 W
• Príkon P1 max: 160 W
• Rušivé vyžarovanie: EN 61800-3;2004+A1;2012 / obytné prostredie (C1)
• Odolnosť proti rušeniu: EN 61800-3;2004+A1;2012 / priemyselné prostredie (C2)
• Izolačná trieda: F
• Trieda krytia: IPX4D
• Skrutkovanie kábla: 5 x M16x1.5
