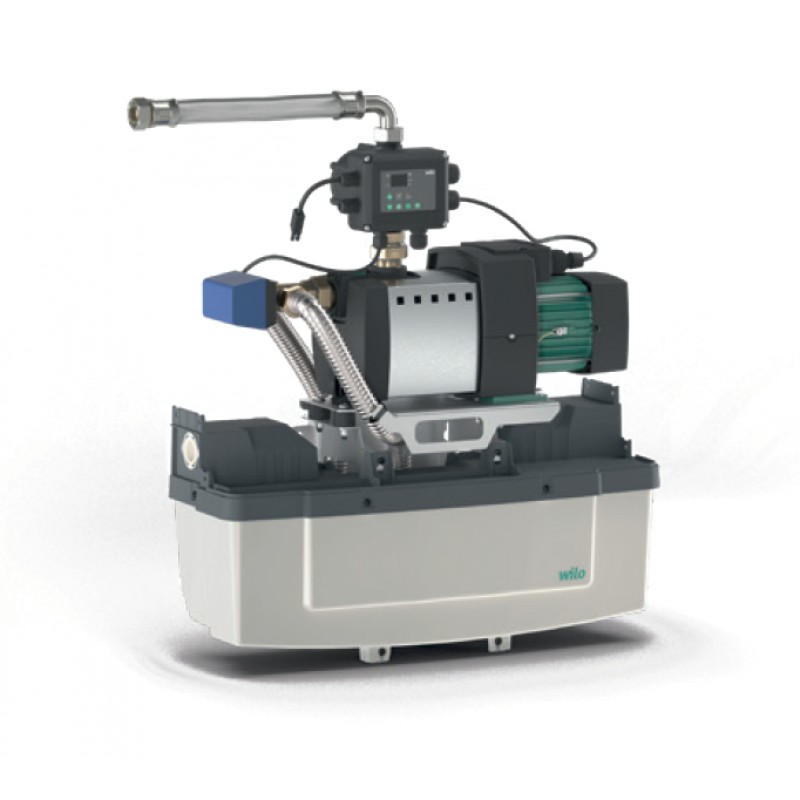

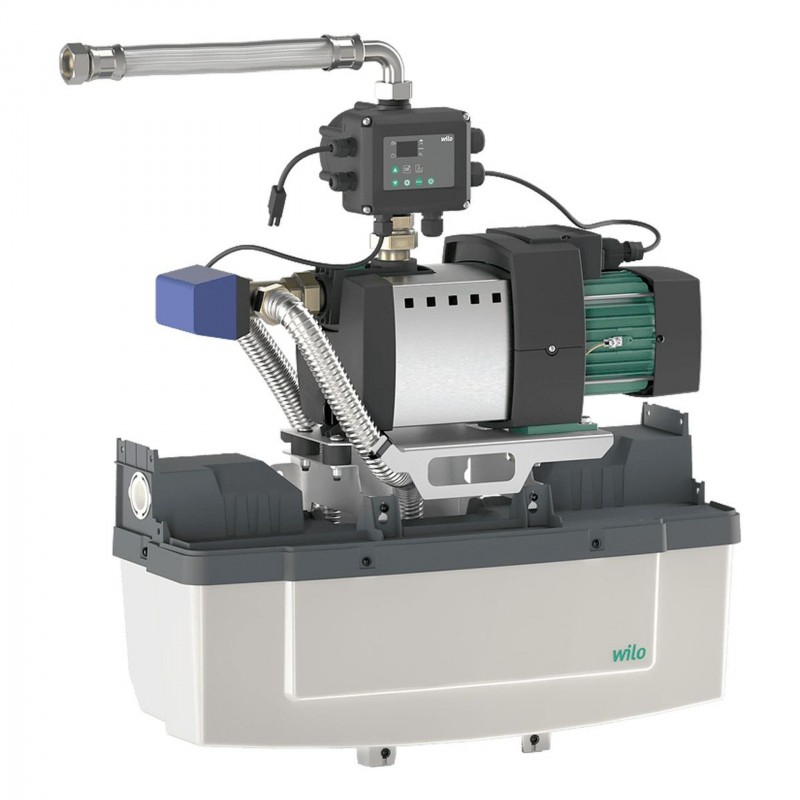

WILO Rain1-24 EM zariadení na využitie dažďovej vody 2551468

Wilo-RAIN1 je zariadenie na využitie dažďovej vody na úsporu pitnej vody pre zásobovanie vodou napríklad do WC nádržiek alebo na zavlažovanie záhrad. Vďaka svojej kompaktnej štandardizovanej konštrukcii podľa EN 1717 a DIN 1989 a tiež veľkému počtu možností pripojenia hydrauliky je každá nová inštalácia, resp. každá výmena jednoduchšia a rýchlejšia. Intuitívne rozhranie regulačnej jednotky v kombinácii s množstvom funkcií smart, ako sú rutinné postupy vlastnej ochrany, zabezpečujú okrem toho komfortnú obsluhu a vysokú spoľahlivosť.

Osobitosti/prednosti výrobku

- Úspora pitnej vody

- Jednoduchá inštalácia vďaka systému so zástrčkou a kompaktnej konštrukcii s rôznymi možnosťami pripojenia hydrauliky

- Komfortné ovládanie a jednoduché funkcie nastavenia vďaka intuitívnemu rozhraniu a množstvu funkcií

- Vysoká úroveň spoľahlivosti vďaka integrovaným rutinným postupom vlastnej ochrany

- Hygienická bezpečnosť prostredníctvom spätnej klapky a nátokovej nádrže podľa DIN 1989 a EN 1717

- Jednoduchá údržba s priamym prístupom k prvkom systému

Vybavenie/funkcie

Modul v kompaktnej konštrukcii, pripravený na okamžité zapojenie, ktorý sa skladá z:

- Samonasávacie odstredivé čerpadlo HiMulti 3 P, namontované na základovom ráme s tlmičmi chvenia

- 11 l nátoková nádrž pre doplňovanie čistej vody s plavákovým ventilom

- 3-cestný ventil

- prípojka na strane výtlaku, hadica Rp 1"

- prípojka na strane sania, hadica Rp 1"

- Prípojka na mestskú sieť zásobovania vodou R 3"

- 1,5 m pripojenie na sieť a zástrčka

- Plavákový spínač s 20 m káblom na monitorovanie výšky hladiny dažďovej vody v zásobnej nádrži

- Disponibilný beznapäťový kontakt pre voliteľný externý alarm alebo poruchové hlásenie

- Elektronický riadiaci prístroj s integrovaným rozpoznaním nulového množstva a analógovým tlakovým snímačom na strane výtlaku

Ovládanie/displej

- Ovládacia plocha s tlačidlami, displej so 7 segmentmi a kontrolkami LED

- Permanentná indikácia stavu naplnenia cisterny, tlaku zariadenia na strane výtlaku, stavu prevádzky riadiaceho rozhrania

Riadenie

Plne automatická regulácia:

- Samonasávacie odstredivé čerpadlo HiMulti 3 P

- Nastaviteľný uvoľňovací tlak

- Prevádzkový režim zariadenia (manuálny alebo automatický)

- prepínanie 3-cestného ventilu medzi prevádzkou pre dažďovú vodu a mestskú sieť zásobovania vodou

- Monitorovanie stavu hladiny cisterny

- Ochrana čerpadla proti chodu nasucho

- Samonasávacia podpora

- Automatická regenerácia vody nátoková nádrž

- Prevádzkové a poruchové hlásenia

- Voliteľne externý alarm alebo poruchové hlásenie

- Voliteľné ponorné čerpadlo (cisternové čerpadlo)

Monitorovanie

- Výška hladiny dažďovej vody v zásobnej nádrži vďaka prietokovému spínaču

- Aktuálny zásobovací tlak

- Ochrana čerpadla proti chodu nasucho

- Monitorovanie celistvosti kábla snímača

- Ochrana napájania čerpadla napätím zo siete prostredníctvom ističa vedenia

Rozhrania

- Relé pre voliteľné ponorné čerpadlo

- Disponibilný beznapäťový kontakt pre externý alarm alebo poruchové hlásenie na riadiaci systém budov

Voliteľné príslušenstvo

- Cisternové čerpadlo, na prekonanie úbytku tlaku v dôsledku vysokého odstupu nasávania (podľa inštalácie) možno nasadiť ponorné čerpadlo v zásobníku na dažďovú vodu.

- Externý alarm
