WILO Rain 3-25 EM zariadení na využitie dažďovej vody 2551472

Popis

• Jednoduchá inštalácia vďaka zariadenia so zástrčkou a kompaktnú konštrukciu s možnosťami rozdielnych hydraulických prípojok
• Vysoký komfort ovládania a možnosti jednoduchého nastavenia vďaka jedinečnej kombinácii intuitívneho ovládania cez dotykovú LCD plochu a vďaka veľkému množstvu funkcií
• Vysoká spoľahlivosť vďaka integrovaným ochranným funkciám
Hygienická bezpečnosť vďaka spätnej klapke a přednádrži vyhovujúci normám DIN 1989 a EN 1717
• Jednoduchá údržba vďaka priamemu prístupu k systémovým komponentom
• Tichá prevádzka v obytných priestoroch s možnosťou integrácie Smart Home

Využitie dažďovej vody cez dotykovú obrazovku.
Wilo-RAIN3 je zariadenie na využitie dažďovej vody podľa noriem EN 1717 a DIN 1989. Jeho kompaktnosť a rozmanité hydraulické možnosti pripojenia umožňujú jednoduchú a ľahkú prvej inštalácii alebo výmenu.

Intuitívne užívateľský povrch dotykového LCD v spojení s početnými inteligentnými funkciami ako samoochranná rutina je okrem toho veľmi pohodlný a ponúka vysokú spoľahlivosť.

konštrukcia:
• Zariadenie na využívanie dažďovej vody so samostatným čerpadlom so zástrčkou

použitie:
Zariadenie na využitie dažďovej vody je koncipované pre použitie, ktoré nevyžadujú zásobovanie pitnou vodou, ako napr .:
• Splachovacie nádrže toaliet
• Práčky
• Zavlažovanie záhrad (Overte prosím, či použitie zodpovedá miestnym predpisom)

Vybavenie / funkcia:
Modul pripravený na okamžité zapojenie v kompaktnej konštrukcii. Skladá sa z nasledujúcich častí:
• HiMulti 3 P samonasávacie odstredivé čerpadlo, namontované na základnom ráme s tlmičmi chvenia
• 11 l přednádrž pre doplňovanie čistej vody s plavákovým ventilom
• Trojcestný ventil
• Kryt prednej a zadnej strany
• pripojenie na strane výtlaku, hadica RP-1 "
• pripojenie na strane nasávania, hadica RP-1 "
• Pripojenie pre sieť komunálneho zásobovanie vodou R 3 "
• 1,5 m kábel sieťovej prípojky a zástrčka
• 4-20 mA senzor stavu naplnenia s 20 m dlhým káblom pre monitorovanie hladiny dažďovej vody v zásobnej nádrži
• 4-20 mA snímač tlaku
• V přednádrži inštalovaný senzor prepadu
• Akustický alarm
• K dispozícii je beznapäťový kontakt pre voliteľný externý alarm alebo poruchové hlásenie
• Relé pre voliteľné ponorné čerpadlo (cisternové čerpadlo)
• Elektronická riadiaca jednotka
• Farební dotyková LCD obrazovka

Hlavné funkcie:
• Plne automatické využitie dažďovej vody
• Prevádzkové a poruchové hlásenia
• Protokolace 10 posledných porúch
• Ochrana čerpadla proti behu nasucho
• Podpora samonasávania
• Automatická výmena vody přednádrže
• Trvalá indikácia stavu naplnenia v cisterne, tlak zariadenia na výtlaku, prevádzkový stav riadiacich rozhranie

Hydraulické údaje:
• Maximálny prevádzkový tlak p: 8 bar
• Výtlačné hrdlo: G 1 "
• Max. dopravná výška H: 8.00 m
• Min. teplota média Tmin: 3 ° C
• Max. teplota média Tmax: 30 ° C
• Min. okolitá teplota Tmin: 5 ° C
• Max. okolitá teplota Tmax: 40 ° C

Údaje o motore
• Sieťová prípojka: 1 ~ 230 V, 50 Hz
• Výkon hriadeľa P2 (Q = max.): 500 W
• Voľnobežné otáčky n: 2900 1 / min
• Menovitý prúd IN: 3.30 A
• Trieda krytia motora: X4
• Izolačná trieda: F

materiály
• Skriňa čerpadla: PA6T / 6I-GF40
• Obežné koleso: PPE / PS-GF30
• Hriadeľ: 1.4021

Rozmery pre inštaláciu
• Hrubý objem nádrže V: 11.0 l
• Hrubý objem membránovej expanznej nádoby V: 0 l
• Prípojka rúrky na strane nasávania DNS: G 1 "
• Prípojka trubky na výtlaku DNd: G 1 "

Obsah dodávky:
• Zariadenie na využívanie dažďovej vody pripravené na okamžité zapojenie s upevňovacím materiálom
• Návod na montáž a obsluhu
• 4..20 mA Senzor stavu naplnenia
• Nálepka "Chráňte pred mrazom"
• Nálepka "Voda nie je pitná"

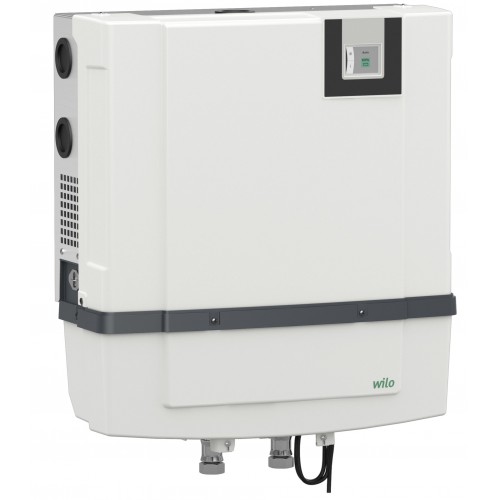

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Dopravná výška	50 m
Kritie IP	IPX4
Sieťová prípojka	1~230 V, 50 Hz
prípojka výtlaku	1"
prípojka prítoku	1"
Príkon	500 W
Čerpacie výkon	5,3 m3/h
Objem nádrže	10 l
Jmenovitý tlak	8 bar
