WILO PLAVIS 015-C-2G Automatické zariadenie na odčerpávanie kondenzátu 2548553

Popis

Zariadenie na prečerpávanie kondenzátu z kondenzačných kotlov,
chladiacich a klimatizačných zariadení. Vyhotovenie so zástrčkou s
otočným krytom a motorom. Prívody sa upevnia prostredníctvom
prispôsobiteľných gumených vedení. Regulácia hladiny zariadenia na
prečerpávanie kondenzátu sa vykonáva prostredníctvom
elektródového hladinového spínača. Prostredníctvom zabudovanej
guľovej spätnej klapky sa zabráni spätnému odtekaniu kondenzátu
do nádrže. Vďaka modulárnemu konštrukčnému typu je zariadenie
na prečerpávanie kondenzátu kompaktné, tiché a dosahuje nízku
spotrebu el. prúdu. Na dosiahnutie prevádzkovej bezpečnosti je
zabudovaný vizuálny aj zvukový alarm, ako aj alarmový kontakt
(rozpínací kontakt/spojovací kontakt). Zariadenie na prečerpávanie
kondenzátu je vybavené komorou na granulát slúžiacou na
neutralizovanie kondenzátu.
Rozsah dodávky:
- Zariadenie na prečerpávanie kondenzátu so snímačom hladiny
- Nádrž, kryt a údržbový kryt
- Elektrický kábel s dĺžkou 1,5 m, alarmový kontakt
- Komora na granulát vrátane Ph neutralizačného granulátu
- Hadica na strane výtlaku (O 8 mm, 5 m)
- Prispôsobiteľné prítoky (4 x gumené vedenie s O 2/32 mm)
- Skrutky (s O 4 mm) a rozperky na inštaláciu na stenu
- Návod na montáž a obsluhu
Hydraulické údaje:
- Maximálny prevádzkový tlak PN: 0,5 bar
- Min. teplota média Tmin: 5 °C
- Max. teplota média Tmax: 60 °C
- Teplota okolia min. Tmin: 5 °C
- Max. teplota okolia Tmax: 40 °C
- Hodnota pH: 2.5
- Spínací objem V: 0,7 l
- Min. hladina Vyp.: 33 mm
- Min. hladina Zap.: 55 mm
Prípustná oblasť použitia:
- teplota média T: 5 °C
- teplota okolia T: 5 °C
Údaje o motore:
- Pripojenie na sieť: 1~100-240 V, 50 Hz
- Tolerancia napätia: ±5 %
- Menovitý výkon P2: 15 W
- Menovité otáčky n: 15000 1/min
- Menovitý prúd IN: 0,2 A
- Izolačná trieda: B
- Druh ochrany motora: IP20
Materiály:
- Materiál nádrže: ABS
- Teleso čerpadla: ABS
- Obežné koleso: POM
- Materiál motora: ABS
Montážne rozmery:
- Potrubná prípojka na nasávacej strane: O 18-40mm
- Potrubná prípojka na strane výtlaku: O 8-10mm

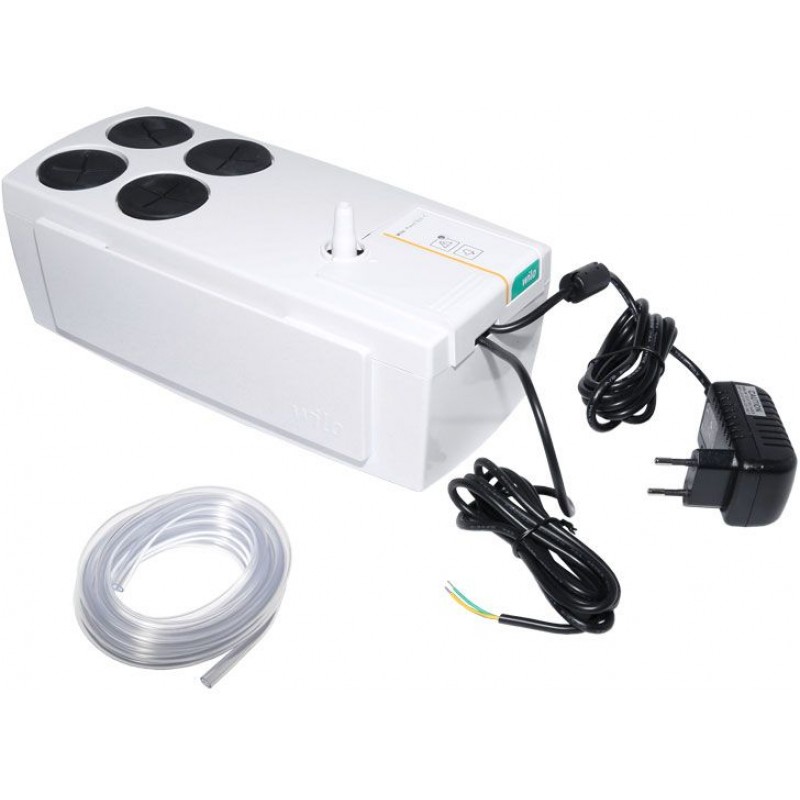

ilustračné foto

Vlastnosti

Parametry
Dopravná výška	4 m
Dĺžka kábla	1,5 m
prípojka prítoku	18/40mm
prípojka výtlaku	8/10 mm
Sieťová prípojka	1~230 V, 50/60 Hz
Objem nádoby	1,6 l
Typ	015-C-2G
