WILO DrainLift MINI5-XS/WC-EF prečerpávacia stanica 6095130

Popis

Kompaktná prečerpávacia stanica pripravená na zapojenie s kontaktom poplachu na odvodnenie umývadiel, spŕch, vaní a WC.

Čerpané médium:
Pre zber a dopravu vody v domových oblastiach:
Odpadové vody s fekáliami
Doprava odpadových vôd v súlade s 12050

Zariadenie na prečerpávanie odpadovej vody spĺňa požiadavky normy EN 12050-3.
Pri zariadení podľa 12050-3 dbajte na tieto body:
Všetky pripojené odvodňovacie komponenty sú inštalované v jednej miestnosti.
Nad hladinou spätného vzdutia je ďalšia toaleta.

Konštrukcia:
Kompaktná, plne zaplaviteľná prečerpávacia stanica s ponorným čerpadlom, pripravená na zapojenie. Ponorné čerpadlo je opatrené rotujúcim britom. Breť zaručene rozdrví fekálie v odpadovej vode. Meranie hladiny prebieha pomocou snímača hladiny. Odvzdušnenie je integrované do vnútorného krytu a je opatrené filtrom s aktívnym uhlím. Navyše je možné zapojiť k bezpotenciálnemu kontaktu (max. spínací výkon: 42 V=, 500 mA, druh kontaktu: K rozpínaciemu kontaktu (NC) je možné pripojiť externú poruchovú signalizáciu ako alarm poruchovej hladiny. Veko nádrže kompletne uzatvára zariadenie.

K dispozícii je až päť pripojení:
1× prítok 50 mm (DN 40), bez spätného ventilu, vykonaný smerom nahor, z výroby uzavretý.
2× prítok 50/63 mm (DN 40/50), so spätným ventilom, prevedený vodorovne smerom vľavo a vpravo, z výroby otvorený.
1× toaletná prípojka 110 mm (DN 100), prevedená smerom dopredu, z výroby otvorená. - V prípade potreby môže byť prípojka WC vykonaná smerom vodorovne vľavo. Zodpovedajúci otvor je uzavretý už z výroby.
1× prípojka výtlaku 40/50 mm (DN 32/40), so spätným ventilom, vykonaná smerom nahor, z výroby otvorená. - V prípade potreby môže byť prípojka výtlaku vykonaná smerom vodorovne vpravo. Zodpovedajúci otvor je uzavretý už z výroby.

Obsah dodávky:
1× tesniaca manžeta 40/50 mm (DN 32/40) pre tlakový výstup
2× hadicová spona 32–50 mm
1× tesniaca manžeta 110 mm (DN 100)
1× upínací krúžok
1× hadicová spona 110–130 mm
2× prípojka prítoku 63 mm (DN 50)
2× tesniaca manžeta 50/63 mm (DN 40/50)
2x spätná klapka
4× rúrková spona 50–70 mm
2× hadicová spona 32–50 mm
2× tesniaca zátka
4× O-krúžok
Kotvenie (istenie proti vztlaku): 2× pripevňovacie uholníky so skrutkami a hmoždinkami
Súprava na núdzové vypúšťanie (odvodňovacia hadica, hadicová spona, tesniaca zátka)
Súprava na saciu výšku
Súprava pre vodorovnú prípojku výtlaku
Návod na montáž a obsluhu

Prevádzkové údaje:
Prípustná oblasť použitia:
teplota média T: 3 °C
Max. teplota média, krátkodobo do 5 min. T: 75 °C
teplota okolia T: 3 °C
Maximálny prevádzkový tlak PN: 1 bar

Údaje o motore:
Sieťová prípojka: 1~230 V, 50 Hz
Tolerancia napätia: ±10 %
Menovitý výkon motora P2: 0,45 kW
Menovité otáčky n: 2800 1/min
Menovitý prúd IN: 3,5 A
Izolačná trieda F
Trieda krytia motora: IP68
Max. frekvencia spínania t: 20 1/h

Materiály:
Materiál nádrže: ABS
Skriňa čerpadla: PP-GF20
Obežné koleso: PP-GF20

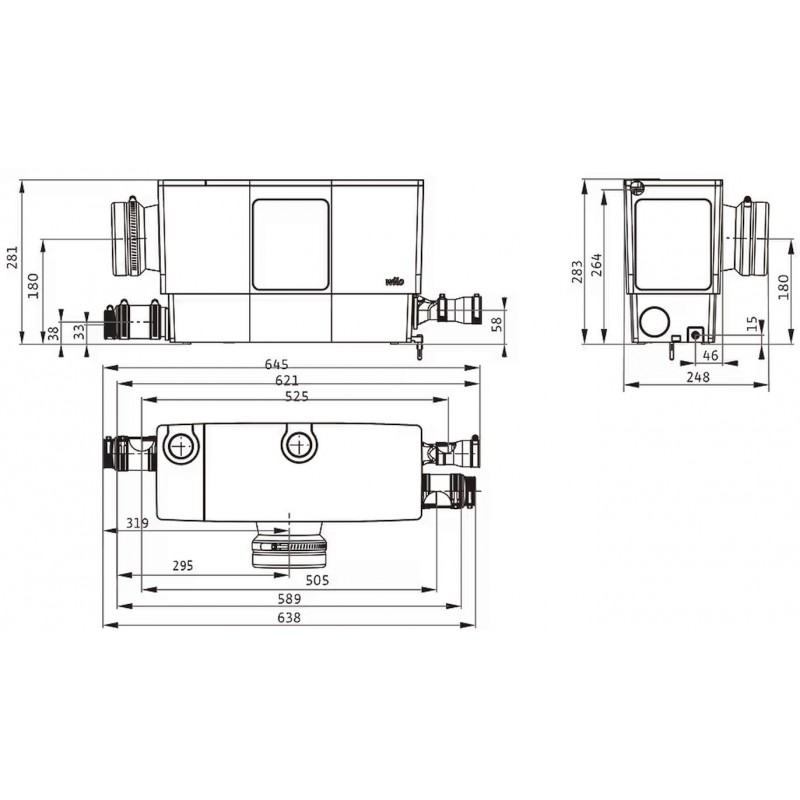

Rozmery pre inštaláciu:
Prípojka rúrky na strane sania: DN 32
Prípojka rúrky na výtlaku: DN 32

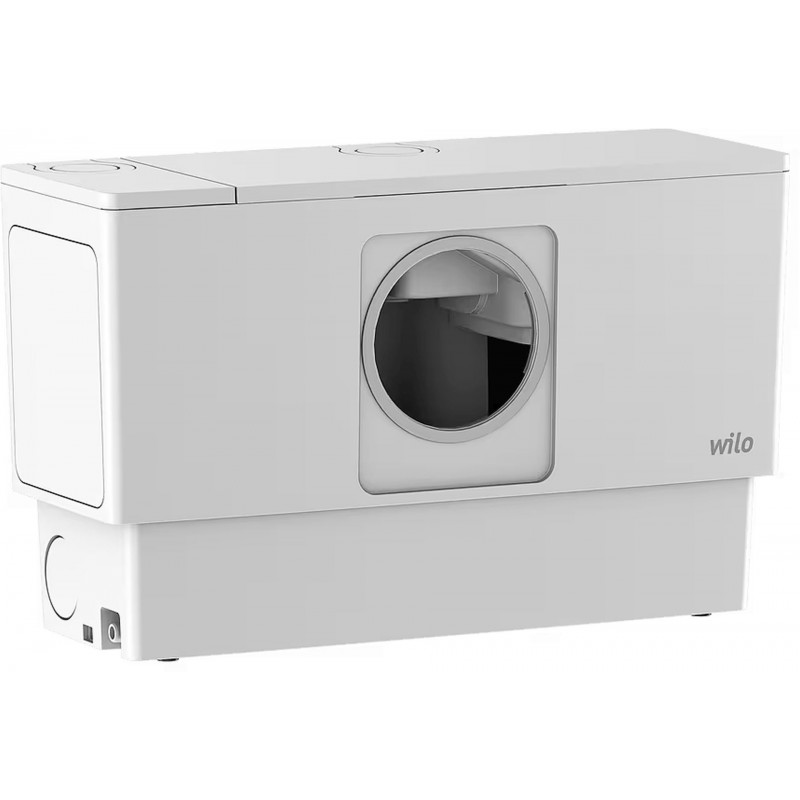

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
