WILO DrainLift MINI3-XXS-EF prečerpávacia stanica 6095126

Popis

Kompaktná prečerpávacia stanica pripravená na zapojenie na odvodnenie umývadiel, spŕch a vaní.

Čerpané médium:
Pre zber a dopravu vody v domových oblastiach:
Odpadová voda bez obsahu fekálií
Doprava odpadových vôd v súlade s 12050

Zariadenie na prečerpávanie odpadovej vody spĺňa požiadavky normy EN 12050-2.

Konštrukcia:
Kompaktná, plne zaplaviteľná prečerpávacia stanica s ponorným čerpadlom, pripravená na zapojenie. Meranie hladiny prebieha pomocou zvislého plavákového spínača. Odvzdušnenie je integrované do krytu a je opatrené filtrom s aktívnym uhlím.

K dispozícii sú až štyri pripojenia:
1× prítok 50 mm (DN 40), bez spätného ventilu, vykonaný smerom nahor, z výroby uzavretý.
2× prítok 50/63 mm (DN 40/50), so spätným ventilom, prevedený vodorovne smerom vľavo a vpravo, z výroby otvorený.
1× prípojka výtlaku 40 mm (DN 32), so spätným ventilom, vykonaná vodorovne smerom vpravo, z výroby otvorená.

Obsah dodávky:
1× tesniaca manžeta 40 mm (DN 32)
2× hadicová spona 32–50 mm
2× prípojka prítoku 63 mm (DN 50)
2× tesniaca manžeta 50/63 mm (DN 40/50)
2x spätná klapka
4× rúrková spona 50–70 mm
2× hadicová spona 32–50 mm
2× tesniaca zátka
4× O-krúžok
Kotvenie (istenie proti vztlaku): 2× pripevňovacie uholníky so skrutkami a hmoždinkami
Návod na montáž a obsluhu

Prevádzkové údaje:
Prípustná oblasť použitia:
teplota média T: 3 °C
Max. teplota média, krátkodobo do 5 min. T: 75 °C
teplota okolia T: 3 °C
Maximálny prevádzkový tlak PN: 1 bar

Údaje o motore:
Sieťová prípojka: 1~230 V, 50 Hz
Tolerancia napätia: ±10 %
Menovitý výkon motora P2: 0,15 kW
Menovité otáčky n: 2750 1/min
Menovitý prúd IN: 1,2 A
Izolačná trieda F
Trieda krytia motora: IP68
Max. frekvencia spínania t: 20 1/h

Materiály:
Materiál nádrže: ABS
Skriňa čerpadla: PP-GF20
Obežné koleso: PP-GF20

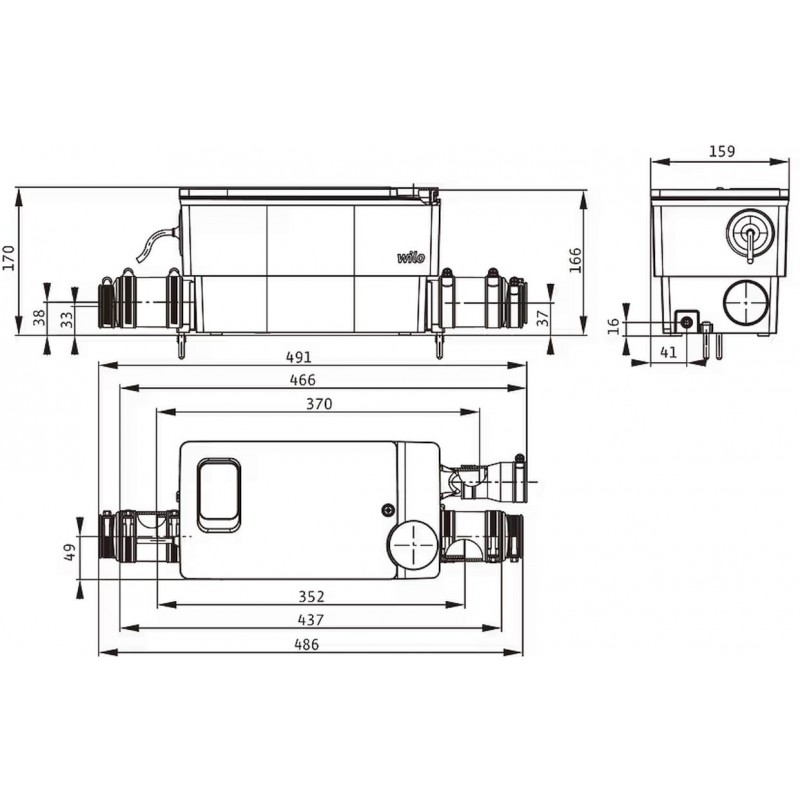

Rozmery pre inštaláciu:
Prípojka rúrky na strane sania: DN 32
Prípojka rúrky na výtlaku: DN 32

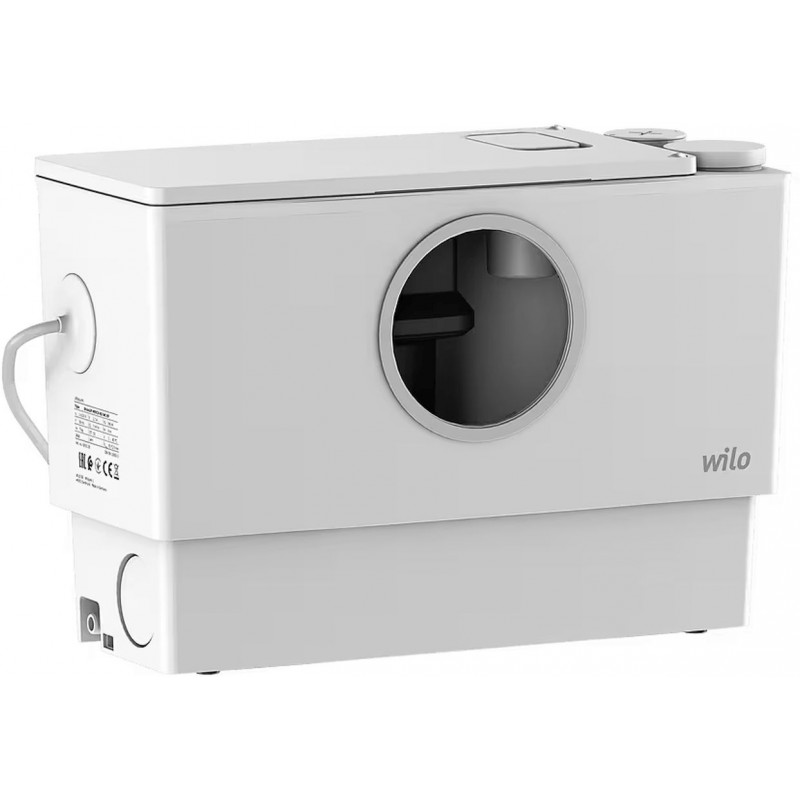

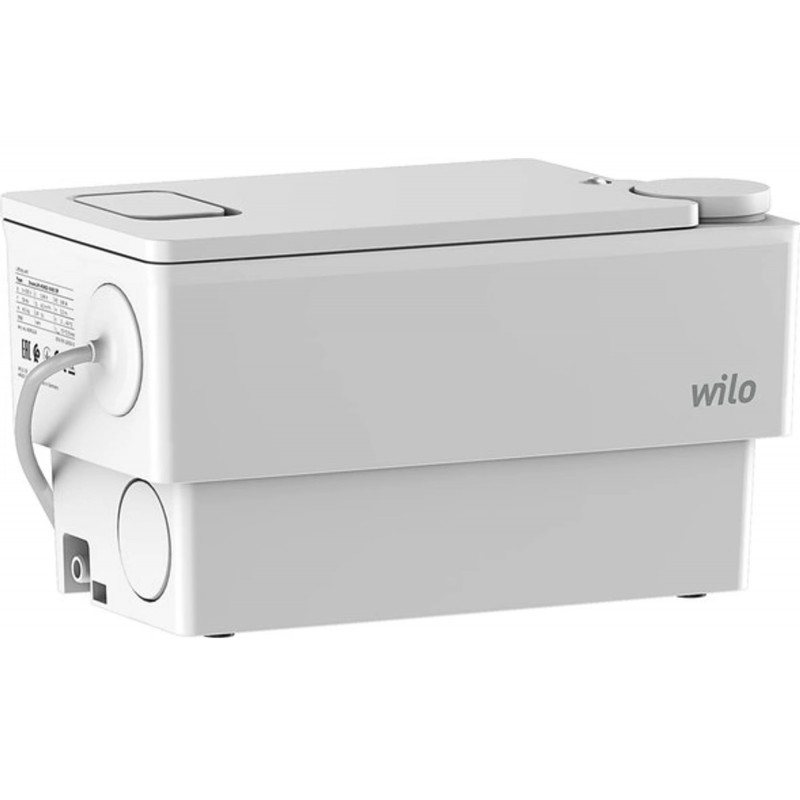

ilustračné foto
