WILO TOP-Z 25/6 EM PN10 inox Cirkulačné čerpadlo 2045521

Popis

Toto obehové čerpadlo je vhodné len pre pitnú vodu.

Použiteľné pre cirkulačné systémy s teplou pitnou vodou v priemysle a technických zariadeniach budov.

Bezúdržbové, Mokrobežné obehové čerpadlo s pripojením na závit alebo na prírubu, predvoliteľné stupňa otáčok na prispôsobenie výkonu.

Vybavenie a funkcie
• Manuálne prispôsobenie výkonu s 3 stupňami otáčok
• Čerpadlá s 1 ~ motorom:
• P2 až 90W: Interná ochrana proti neprípustne vysokým teplotám vinutia
• P2 = 180 W: Plná ochrana motora vďaka ochranným kontaktom vinutia v spojení s vybavovacím prístrojom
• Čerpadlá s 3 ~ motorom:
• P2 až 90W: Interná ochrana proti neprípustne vysokým teplotám vinutia
• P2 180 W: Plná ochrana motora s integrovanou spúšťacou elektronikou
• Poruchové kontrolka
• Kontakt pre zberné poruchové hlásenie
• Kontrolka smeru otáčania
• Sieťová prípojka 3 ~ 230 V s voliteľným prepínacím konektorom
• Skriňa čerpadla z červeného kovu alebo sivej liatiny (nerezová oceľ v závislosti od typu)
• Kombinovaná príruba PN 6 / PN 10 (u DN 40 až DN 65)
• Tepelnoizolačné kryty
• Ďalšie funkcie vďaka dovybavenie modulom Protect Module C:
• Poruchové hlásenie SSM ako beznapäťový rozpínací kontakt
• Prevádzkové hlásenia SBM ako beznapäťový zapínacie kontakt
• Riadiaci vstup "Prednosť vyp" pomocou beznapäťového kontaktu (rozpínací kontakt)
• Rozpoznanie blokovanie
• Plná ochrana motora s vybavovacím prístrojom
• Potvrdzovanie porúch
• Riadenie zdvojeného čerpadla (paralelne inštalovaná dve samostatné čerpadlá): Základný / záložný režim (automatické prepínanie v prípade poruchy / časovo závislá výmena čerpadiel)

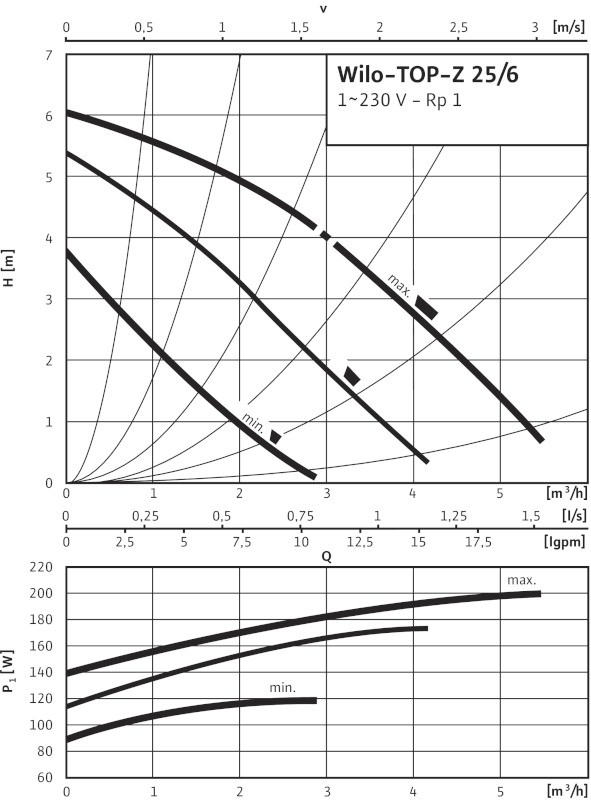

Hydraulické údaje:
• Max. čerpací výkon: 5,5
• Max. dopravná výška: 6,0

Údaje o výrobku:
• Maximálny prevádzkový tlak: 10 bar
• Max. teplota média: 110 ° C
• Min. teplota média: -20 ° C
• Max. okolitá teplota: 40 ° C
• Max. prípustná tvrdosť v cirkulačných systémoch úžitkovej vody: 3,57 mmol / l (20 ° dH) (3,21 mmol / l (18 ° dH) pre 20/4 + 25/6)

Údaje o motore:
• Sieťová prípojka: 1 ~ 230 V, 50 Hz
• Rušivé vyžarovanie: EN 61000-6-3
• Odolnosť proti rušeniu: EN 61000-6-2
• Príkon (min): 85 W
• Max. prúdový vstup P1: 200 W
• Menovitý výkon P2: 100 W
• Menovitý prúd: 1,00 A
• Trieda krytia: IPX4D
• Ochrana motora: integrovaný
• Izolačná trieda: H
• Max. otáčky: 2390 rpm
• Nákrutka kábla: 1 x PG13.5

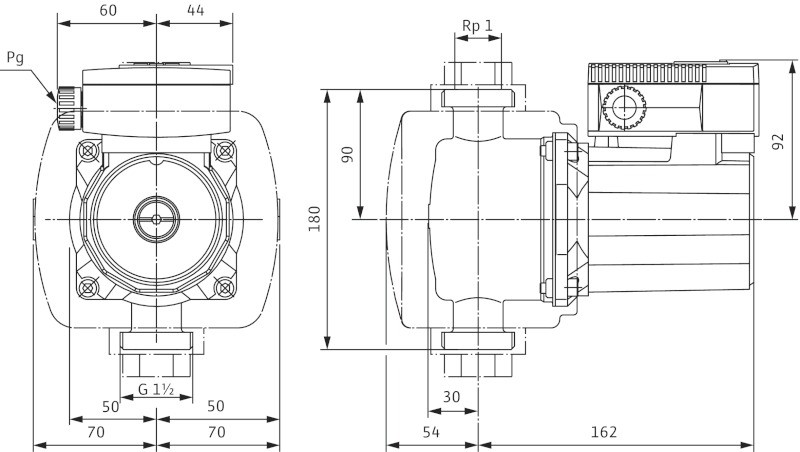

Rozmery pre inštaláciu:
• Prípojka rúrky na strane nasávania: G 1 1/2
• Prípojka trubky na výtlaku: G 1 1/2
• Konštrukčná dĺžka: 180 mm

materiály:
• Hriadeľ: Al2O3, Aluminum oxide
• Skriňa čerpadla: CC499K
• Obežné koleso: PPE-GF30
• Materiál ložiská: Carbon, synthetic resin impregnated

ILUSTRAČNÉ FOTO

Vlastnosti

Parametry
Dopravná výška	6 m
Veľkosť	1"
prípojka prítoku	1 1/2"
prípojka výtlaku	1 1/2"
Typ pripojenia	závitové
Vstavaná dĺžka	180 mm
Max. prietok	5,5 m3/h
Jmenovitý tlak	10 bar
Sieťová prípojka	1~230 V, 50 Hz
Typ	25/6
Kritie IP	IP X4D
