Kermi Therm X2 Plan-V deskový radiátor 10 500 / 900 PTV100500901R1K

Popis

Kermi doskový radiátor Plan - V 10 500/900 PTV100500901R1K

Therm X2 Plan-V 10
- Doskové vykurovacie teleso s hladkou čelnou plochou, vstavaným ventilom a spodným pripojením
- Vykurovacie teleso jednodoskové, bez rozšírené prestupné plochy

Doskové vykurovacie teleso s hladkou čelnou plochou, s prednostne vykurovanú čelnou doskou - systém Therm X2, vstavanou ventilovou vložkou a spodným pripojením. Štandardne je dodávané pravej spodnej pripojenie, na objednávku je možné dodať aj ľavé. Teleso je vyrobené z oceľového plechu hr. 1,25 mm. Typy 11-33 majú bočné a horné zakrytovanie. Na zadnej strane sú privarené upevňovacie lamely - 4 ks pre dĺžky do 1600 mm (vrátane), 6 ks pre dĺžku 1800 mm a väčšia. Ventilová vložka V3K je z výroby prednastavená podľa menovitého výkonu.

Súčasťou dodávky telesa je upevňovacia sada (závrtné konzoly príslušenstvo).

Materiál: oceľový plech St 12.03, hr. 1,25 mm
Vstavaný ventil: ventilová vložka V3K
Hlavica ventilu: štandardné M30x1.5
Najvyšší prípustný prevádzkový pretlak: 1.0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C
Pripojovací závit: 2 x G3 / 4 '' vonkajšie
Spôsob pripojenia: spodné pravé
Súčiniteľ odporu: ?T = 2,500 (DN 15)
Teplotný exponent n = 1,294
Teplotný spád: 75/65/20 ° C
Hmotnosť telesa = 14,000 kg / m
Vodný objem = 2,700 l / m
Prestupný plocha = 1,170 m2 / m

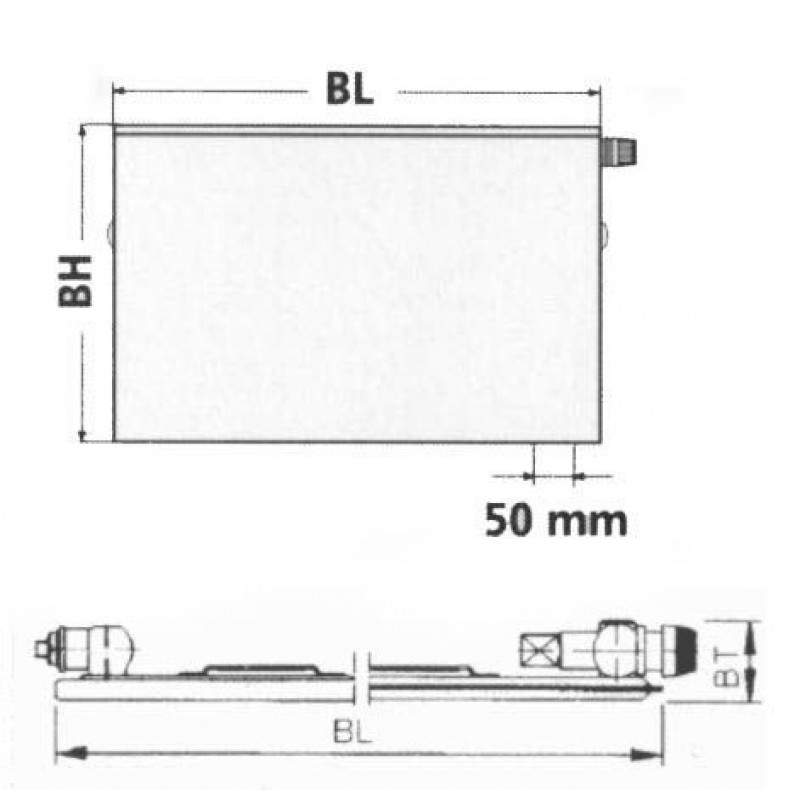

Hĺbka B = 63 mm
Pripojovacie rozteč h = 50 mm

výška [mm]: 505
dĺžka [mm]: 905
tepelný výkon [W]: 405
vodné objem [l]: 2,2
prestupná plocha [m2]: 1,1

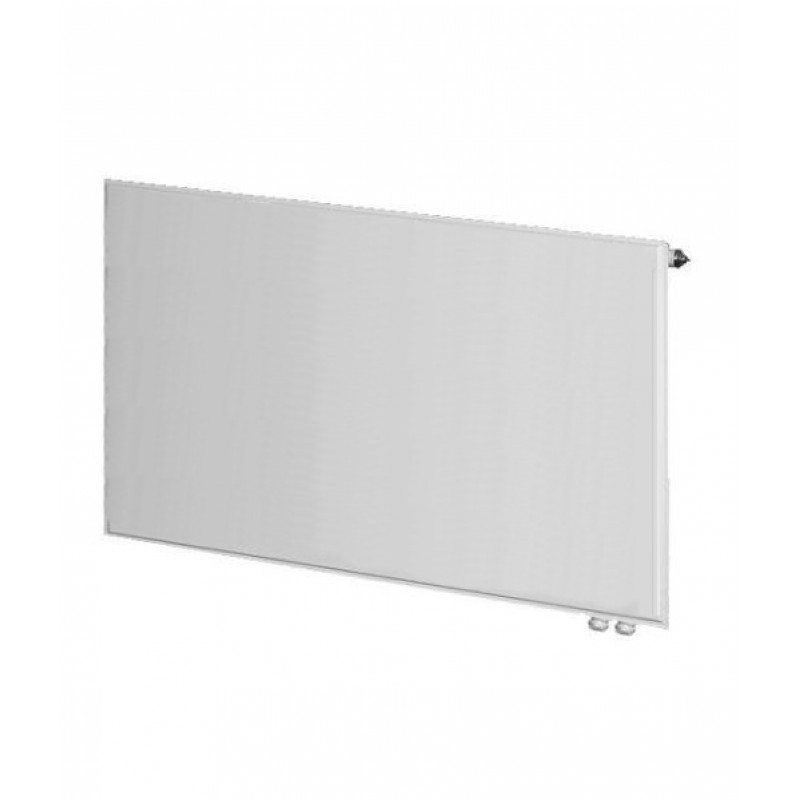

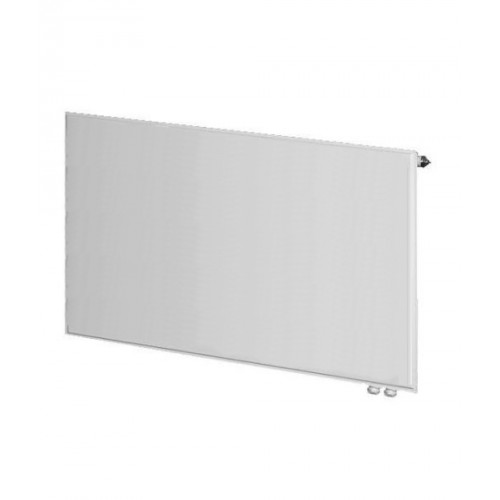

ilustračné foto

Vlastnosti

Parametry
TYP (hĺbka)	10 (46-61 mm)
VÝŠKA RADIÁTOROV	500
DĹŽKA RADIÁTOROV	900
Pripojenie	Spodné VK pravé
Farba radiátora	Biela
