Kermi Therm X2 Plan-Kompakt panelový radiátor 33 300 / 2000 PK0330320

Popis

Kermi doskový radiátor Plan - K 33 300/2000 PK0330320

Therm X2 Plan-Kompakt 33
- Vykurovacie teleso třídeskové, tri rozšírené prestupné plochy
- Doskové vykurovacie teleso s hladkou čelnou plochou

Doskové vykurovacie teleso s hladkou čelnou plochou a možnosťou pravého alebo ľavého bočného pripojenia. Teleso je vyrobené z oceľového plechu hr. 1,25 mm. Typy 11-33 majú bočné a horné zakrytovanie. Na zadnej strane sú privarené upevňovacie lamely - 4 ks pre dĺžky do 1600 mm (vrátane), 6 ks pre dĺžku 1800 mm a väčšia.

Súčasťou dodávky telesa je upevňovacia sada (závrtné konzoly príslušenstvo).

Materiál: oceľový plech St 12.03, hr. 1,25 mm
Najvyšší prípustný prevádzkový pretlak: 1.0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C
Pripojovací závit: 4 x G1 / 2 '' vnútorné
Spôsob pripojenia: bočné pravé ľavej
Súčiniteľ odporu: ?T = 2,500 (DN 15)
Teplotný exponent n = 1,2863
Teplotný spád: 75/65/20 ° C
Hmotnosť telesa = 28,400 kg / m
Vodný objem = 5,400 l / m
Prestupný plocha = 5,290 m2 / m
Hĺbka B = 157 mm
Pripojovacie rozteč h = H-59 mm

výška [mm]: 305
dĺžka [mm]: 2005
tepelný výkon [W]: 2518
vodný objem [l]: 10,8
prestupná plocha [m2]: 10,6

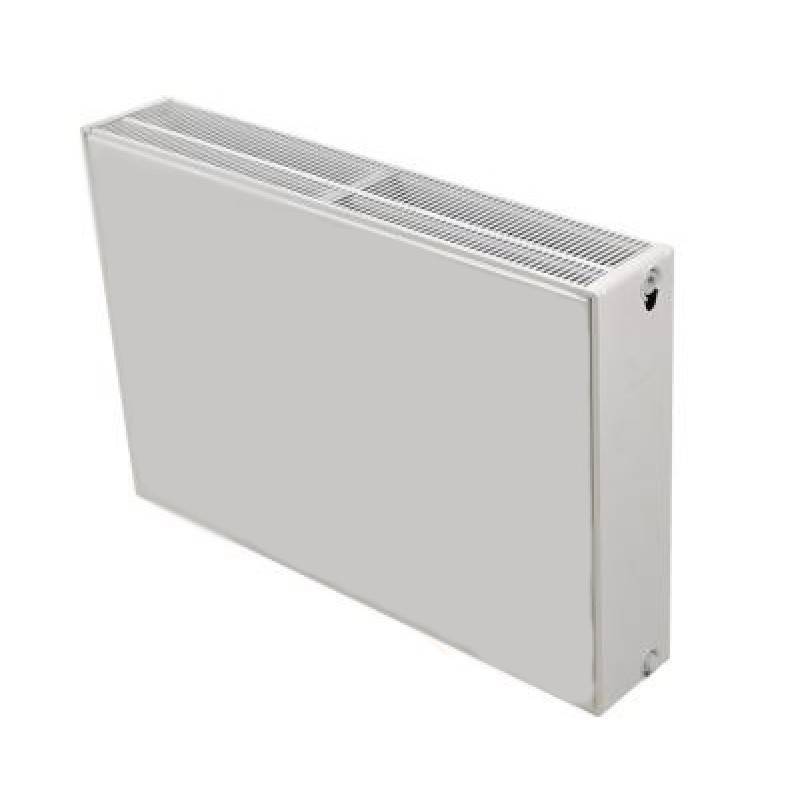

ilustračné foto

Vlastnosti

Parametry
TYP (hĺbka)	33 (155-157 mm)
VÝŠKA RADIÁTOROV	300
DĹŽKA RADIÁTOROV	2000
Pripojenie	Bočné
Farba radiátora	Biela
