Kermi Therm X2 Plan-Kompakt panelový radiátor 22 500 / 2300 PK0220523

Popis

Kermi doskový radiátor Plan - K 22 500/2300 PK0220523

Therm X2 Plan-Kompakt 22
- Vykurovacie teleso dvojdoskové, dve rozšírené prestupné plochy
- Doskové vykurovacie teleso s hladkou čelnou plochou

Doskové vykurovacie teleso s hladkou čelnou plochou a možnosťou pravého alebo ľavého bočného pripojenia. Teleso je vyrobené z oceľového plechu hr. 1,25 mm. Typy 11-33 majú bočné a horné zakrytovanie. Na zadnej strane sú privarené upevňovacie lamely - 4 ks pre dĺžky do 1600 mm (vrátane), 6 ks pre dĺžku 1800 mm a väčšia.

Súčasťou dodávky telesa je upevňovacia sada (závrtné konzoly príslušenstvo).

Materiál: oceľový plech St 12.03, hr. 1,25 mm
Najvyšší prípustný prevádzkový pretlak: 1.0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C
Pripojovací závit: 4 x G1 / 2 '' vnútorné
Spôsob pripojenia: bočné pravé ľavej
Súčiniteľ odporu: ?T = 2,500 (DN 15)
Teplotný exponent n = 1,3146
Teplotný spád: 75/65/20 ° C
Hmotnosť telesa = 32,700 kg / m
Vodný objem = 5,400 l / m
Prestupný plocha = 6,120 m2 / m
Hĺbka B = 102 mm
Pripojovacie rozteč h = H-59 mm

výška [mm]: 505
dĺžka [mm]: 2305
tepelný výkon [W]: 3086
vodný objem [l]: 12,4
prestupná plocha [m2]: 14,1

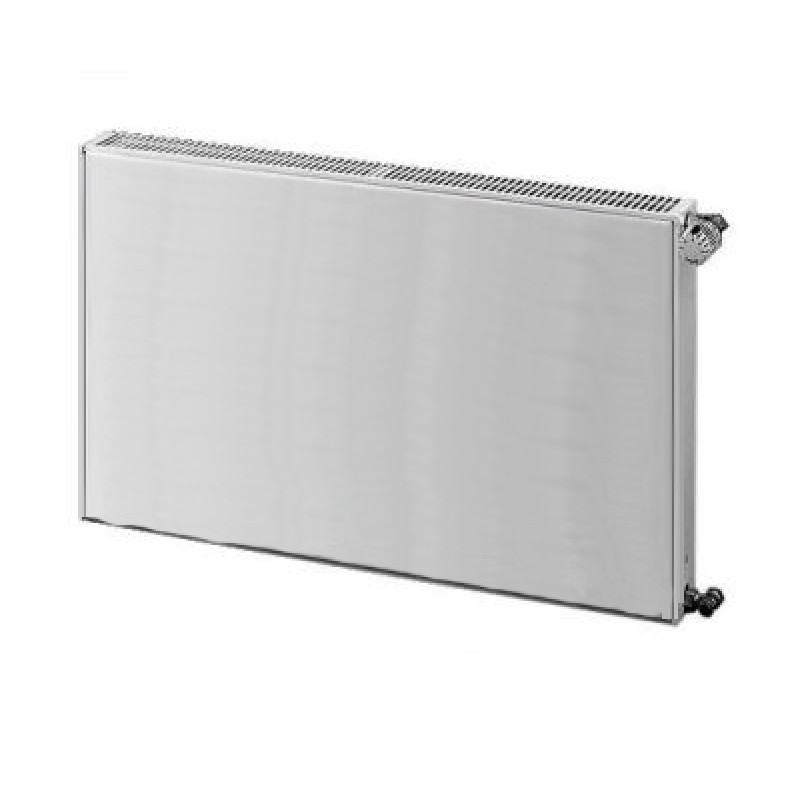

ilustračné foto

Vlastnosti

Parametry
TYP (hĺbka)	22 (100-102 mm)
VÝŠKA RADIÁTOROV	500
DĹŽKA RADIÁTOROV	2300
Pripojenie	Bočné
Farba radiátora	Biela
