HEIMEIER EMO TM 24V AC, 5m, (NC) elektrotermický pohon bez prúdu uzavreté 1868-02.500

Popis

HEIMEIER elektrotermický pohon EMO TM 24V AC, 5m, (NC) bez prúdu uzavreté 1868-02.500

Prevedenie: 24V AC
Bez prúdu uzavreté (NC)
Dĺžka kábla: 5m

Proporcionálny termický pohon pre ventily TBV-CM a TBV-CMP poskytuje presnú plynulú reguláciu a vysokú triedu krytia. V spojení s radiátorovými ventilmi poskytujú proporcionálny pohony oveľa presnejšiu reguláciu teploty v miestnosti ako regulátory s ON / OFF funkcií. Nový dizajn zaručuje dlhú životnosť. Ukazovateľ pozície je viditeľný zo všetkých strán a uľahčuje obsluhu. Veľká uzatváracia sila zaručuje spoľahlivú prevádzku.

Technický popis

Oblasť použitia: Pre proporcionálne reguláciu teploty.

Napájacie napätie:
24V AC + 25% / -20%
Frekvencia 50-60 Hz

Elektrický príkon:
Štartovacie ? 7 W
Trvalý ? 3 W
Štartovací prúd ? 250 mA
Režim pohotovosti / spánku ? 25/2 mA

Riadiaci napájanie:
Automatický rozpozná riadiaca napájania podľa zapojenia káblov.
0-10 V / 10-0 V DC
2-10 V / 10-2 V DC
Ri = 100 kOhm

Rýchlosť prestavanie: 30 s / mm

Uzatváracia sila: 125 N

Teploty:
Max. teplota okolia: 50 ° C
Min. Teplota okolia: -5 ° C
Max. teplota média: 120 ° C
Skladovacia teplota: -25 ° C - + 70 ° C

Trieda krytia: IP 54 v akejkoľvek pozícii.

Trieda ochrany: II, EN 60730

Certifikácia: CE, EN 60730-2-14

Kábel:
Dĺžka: 1 m, 2 m alebo 5 m. 10 m na vyžiadanie.
Pripojovací kábel: 4 x 0,25 mm2.
Koniec kábla je odizolovaný v dĺžke 100 mm a koniec každej žily je bez izolácie v dĺžke 8 mm.

Zdvih: 4,7 mm; ukazovateľ pozície viditeľný zo všetkých strán, adaptácia na zdvih ventilu.

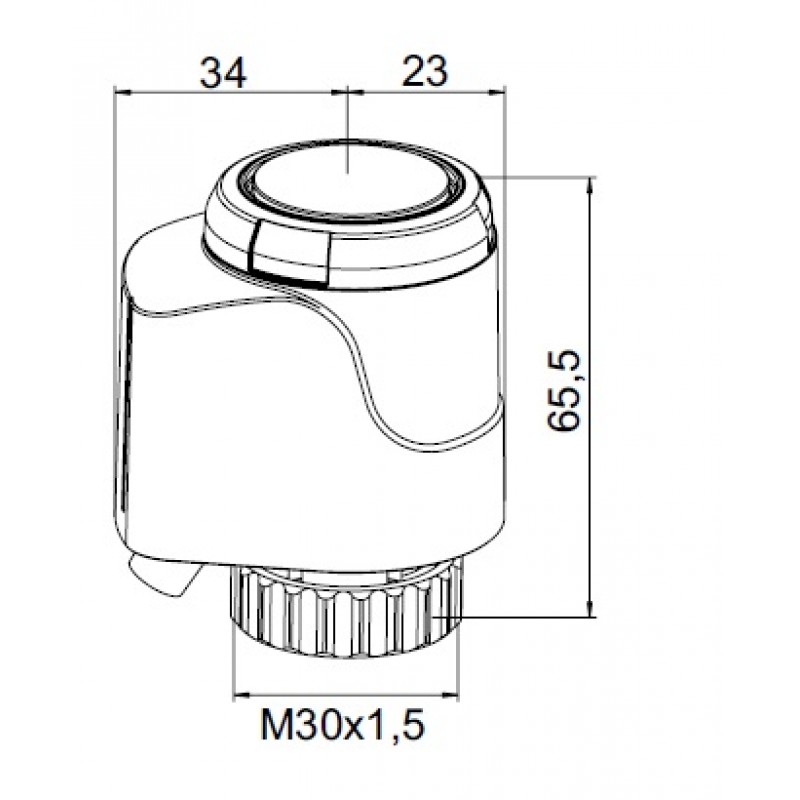

Pripojenie k ventilu: Ryhovaná mosadzná poniklovaná matica so závitom M30x1,5.

Teleso: Nárazu odolný plast PC / ABS, biela RAL 9016.

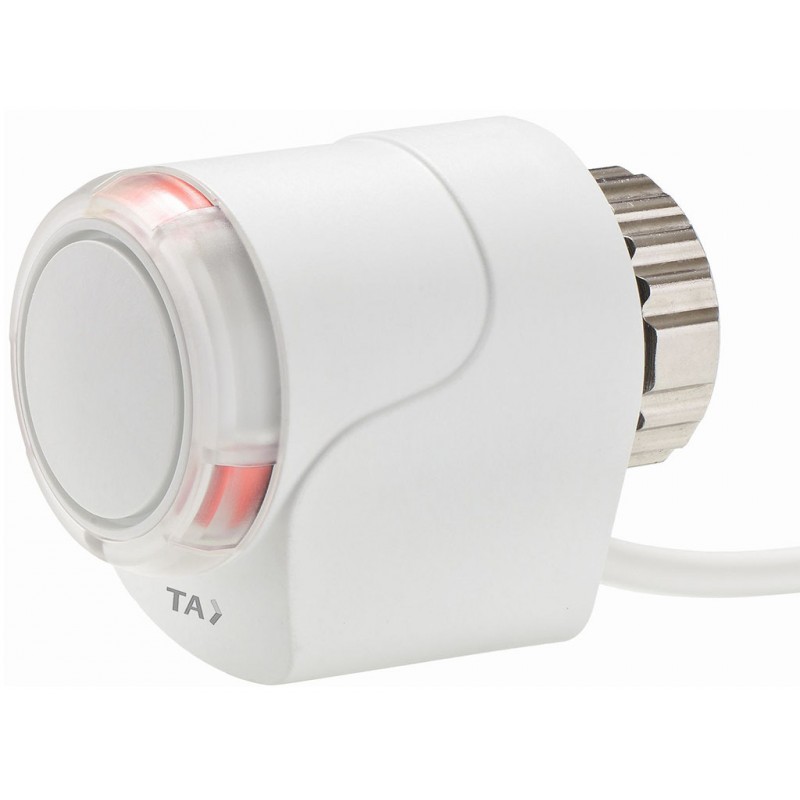

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Napätie - Typ pohonu	24 V - Bez prúdu uzatvorené
Dĺžka kábla	5 m
