HEIMEIER EMO T 24V AC / DC,1m,(NO)elektrotermický pohon bez prúdu otvorené 1847-00.500

Popis

HEIMEIER elektrotermický pohon EMO T 24V AC / DC, 1m, (NO) bez prúdu otvorené 1847-00.500

Prevedenie: 24V AC / DC
Bez prúdu otvorené (NO)
Dĺžka kábla: 1m

Vhodný pre použitie s termostatickými ventilmi alebo s regulačnými a vyvažovacími ventilmi TBV-C. Vysoko výkonný pohon EMO T je určený pre dvojbodové riadenie v režime ON / OFF a poskytuje vysokú triedu ochrany. Dizajn jednotlivých súčastí zaručuje dlhú životnosť. Ukazovateľ polohy je viditeľný zo všetkých strán a uľahčuje obsluhu. Veľká uzatváracia sila je zárukou spoľahlivej funkcie.

Technický popis

Oblasť použitia: Určené pre dvojbodovou reguláciu ON / OFF alebo pulzný reguláciu PWM.

Napájacie napätie:
24V AC / DC + 25% / -20%
230V AC ± 15%; Frekvencia 50-60 Hz

Elektrický príkon:
24V
Štart - ? 6 W (VA)
Prevádzka - ? 2 W (VA)
Štartovací prúd - ? 250 mA, 60s

230V
Štart - ? 58 W (VA)
Prevádzka - ? 2,5 W (VA)
Štartovací prúd - ? 250 mA, 1s

Doba prevádzkové periódy: ~ 4 min pri štarte zo studeného stavu.
Uzatváracia sila: 125 N

Teploty:
Max. teplota okolia: 50 ° C
Min. Teplota okolia: -5 ° C
Max. teplota média: 120 ° C
Skladovacia teplota: -25 ° C - + 70 ° C

Trieda krytia: IP 54 v akejkoľvek pozícii.

Trieda ochrany: II, EN 60730

Certifikácia: CE, EN 60730-2-14

Kábel:
Dĺžka: 1 m, 2 m alebo 5 m. 10 m na vyžiadanie.
Pripojovací kábel: 2 x 0,75 mm2
Koniec kábla je odizolovaný v dĺžke 100 mm a koniec každej žily je bez izolácie v dĺžke 8 mm.

Zdvih: 4,7 mm; pozície ventilu možno zistiť na ukazovateli polohy pohonu
.

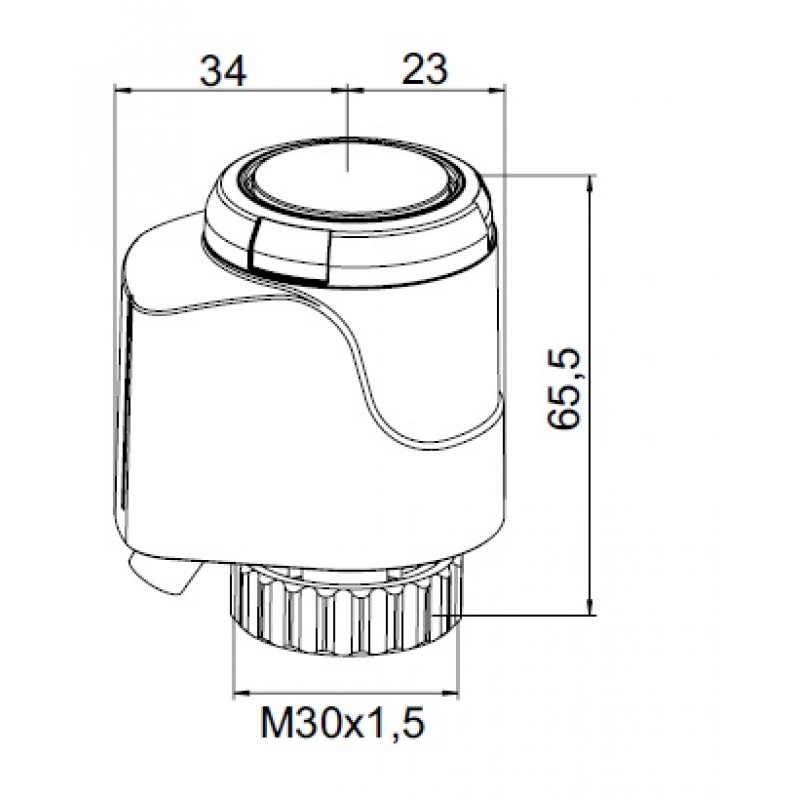

Pripojenie k ventilu: Ryhovaná mosadzná poniklovaná matica so závitom M30x1,5.

Teleso: Nárazu odolný plast PC / ABS, biela RAL 9016.

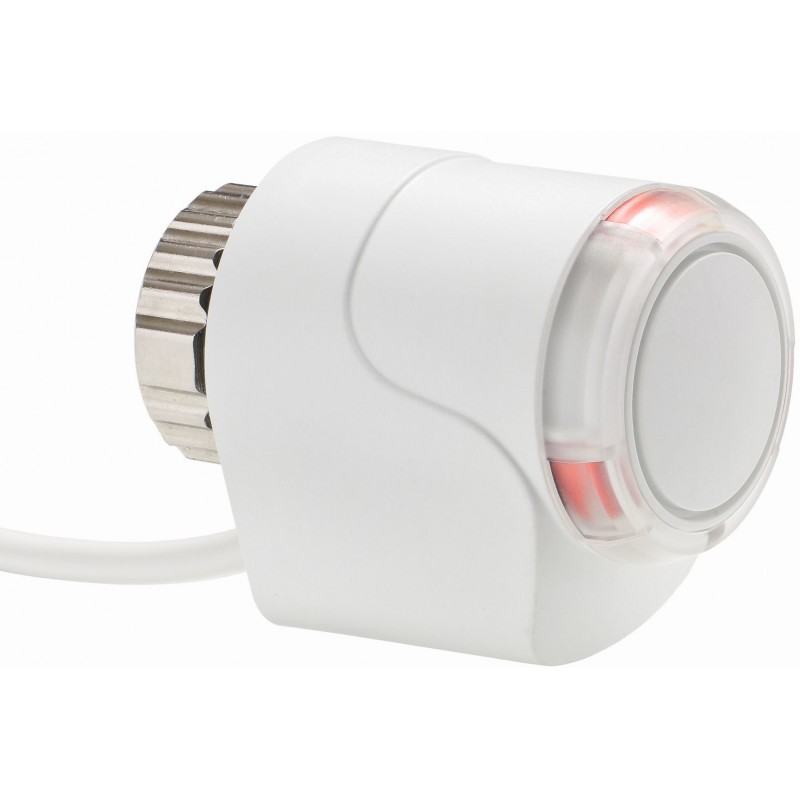

ILUSTRAČNÉ FOTO

Vlastnosti

Parametry
Napätie - Typ pohonu	24 V - Bez prúdu otvorené
Dĺžka kábla	1 m
