Grundfos SQE 5-70 ponorné čerpadlo s káblom 40 m 96524503

Popis

Grundfos SQE 5-70 ponorné čerpadlo s káblom 40 m 96524503

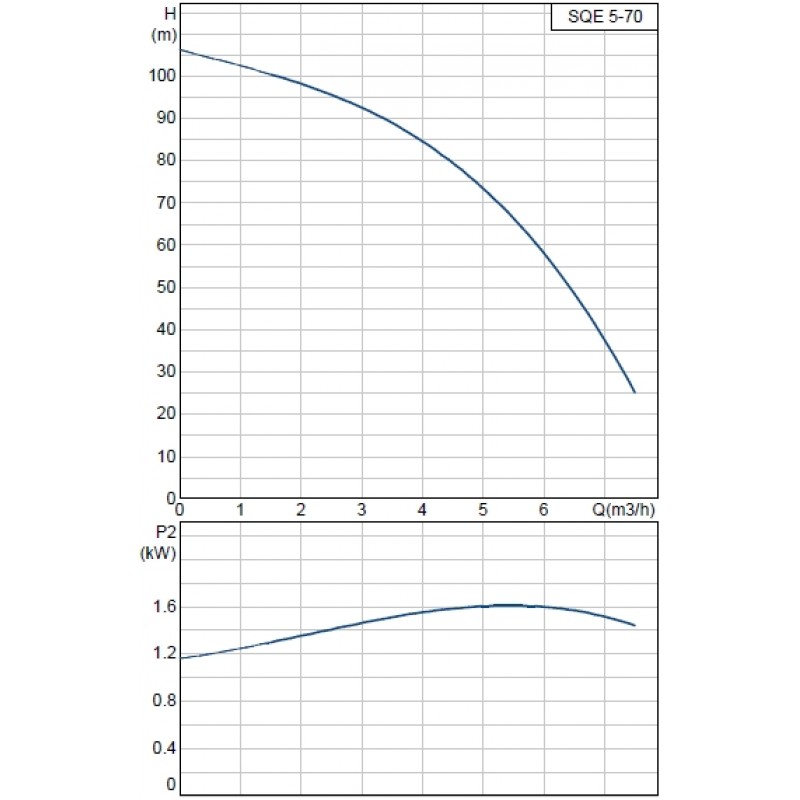

Technické parametre:
- Výtlak max: 100 m
- Prietok max: 123 l/min
- Menovité napätie: 230V
- Dĺžka kábla: 40 m
- Vonkajší rozmer max: 74 mm
- Pripojovací rozmer výtlak: 6/4 "palca
- Automatická tepelná ochrana: ÁNO
- Krytie: IP 68
- Ochrana proti behu nasucho: Áno (zabudovaná)
- Hĺbka ponoru max: 150 m
- Vlastné vypínač: Automatická vodáreň
- Regulácia otáčok: Áno (automatická)
- Spätná klapka: Áno (zabudovaná)
- Upchávka: zapuzdrený motor
- Vypínací tlak: 2 až 5 bar (nastaviteľný)
- Spínací tlak: 2 až 5 bar (nastaviteľný)
- Teplota čerpaného média max: 35°C
- Záruka: 24 mesiace

Použitie:
- Všeobecné zásobovanie vodou z podzemných zdrojov s priemerom od 76 mm
- Čerpanie vody v mestských a priemyselných vodárňach
- Zavlažovanie v poľnohospodárstve a záhradníctve
- Zvyšovanie tlaku
- Systémy vyžadujúce konštantný tlak
- Hotely, školy, zdravotnícke zariadenia a pod

Vlastnosti, konštrukcia:
Komplety SQE sú vhodné pre nepretržitú i prerušovaný prevádzkový režim a hodí sa pre celý rad prevádzkových aplikácií:
- dodávka vody pre domácnosti
- použitie v rámci malých vodární
- použitie v rámci závlahových sústav
- plnenie a vyčerpávanie nádrží
- zvyšovanie tlaku.

Poznámka: Ak chcete čerpadlo pre inú oblasť použitia, obrát'te sa láskavo na firmu Grundfos.

Čerpadlá SQE sú charakteristické týmito výhodami:
- Ochrana proti chodu nasucho
- vysoká účinnosť čerpadla a motora
- vynikajúca odolnosť voči opotrebovaniu
- ochrana proti vzestupnému axiálnemu ťahu
- mäkký rozbeh
- ochrana proti prepätiu a podpätiu
- ochrana proti preťaženiu
- ochrana proti prehriatiu.

Navyše ponorné čerpadlá SQE ponúkajú:
- otáčkovú reguláciu
- elektronické riadenie a komunikáciu.

Motory sa vyrábajú najmodernejšou technológiou s použitím permanentných magnetov. Práve táto výrobná technológia je základom vysokej účinnosti týchto motorov. Motory majú navyše vstavanú elektronickú jednotku obsahujúcu frekvenčný menič na zabezpečenie mäkkého rozbehu.

Čerpadlo SQE je vybavené jednofázovým motorom Grundfos MSE 3. Motor MSE 3 umožňuje prevádzku čerpadla s otáčkovú reguláciou pomocou meniča kmitočtu, ktorý je riadený pomocou jednotiek CU 300 a CU 301, alebo môže byť riadený diaľkovo pomocou ručnej ovládacej jednotky Grundfos R100.
Hlavnou výhodou čerpadiel SQE sú premenné otáčky, ktoré poskytuje frekvenčný menič. Výsledok toho je, že môžeme nastaviť čerpadlo na akýkoľvek prevádzkový bod v rozsahu medzi minimálnou a maximálnou prevádzkovou krivkou. Jednotka CU 301 bola vyvinutá špeciálne pre aplikácie, kedy je požadovaný konštantný tlak. V prípade potreby pohodlného a bezproblémového zásobovanie vodou s väčším počtom odberných miest s konštantným tlakom ponúka firma Grundfos zostavu SQE s riadením na konštantný tlak. Tieto zostavy obsahujú ponorné 3 čerpadlo do úzkych vrtov SQE 3 s motorom s otáčkovú reguláciou a ďalšie komponenty potrebné pre udržiavanie konštantného tlaku (ponorný kábel 40 m, malá membránová tlaková nádoba o obsahu 8 litrov, snímač tlaku, manometer, riadiaca jednotka CU 301 a guľový kohút s vypustením).

RIADENIE NA KONŠTANTNÝ TLAK POMOCOU JEDNOTKY CU 301 - DODÁVKA VODY DO DOMÁCNOSTÍ:

Charakteristiky a výhody:
Systém udržiava konštantný tlak až do max výkonu čerpadla bez ohľadu na meniace sa spotrebu vody. Hodnota tlaku je zist'ovaní snímačom tlaku a
prenášaná do jednotky CU 301. Táto jednotka v závislosti na tom nastavuje príslušnú hodnotu výkonu čerpadla.

Funkcia:
Po otvorení odberného kohúta začne klesať tlak v 8 litrovej tlakovej nádobe.
Ak je prietok menší ako cca 0,18 m3/h, dochádza k pomalému poklesu tlaku. Akonáhle je tlak v nádobe o 0,5 baru nižšia ako je nastavená hodnota konštantného tlaku, zapne sa čerpadlo. Čerpadlo beží tak dlho, až kým sa nedosiahne o 0,5 baru vyššieho tlaku ako je nastavená hodnota konštantného tlaku. Tento spôsob prevádzky sa nazýva štart/stop prevádzku.
Ak je prietok vyšší ako cca 0,18 m3/h, dochádza k rýchlemu poklesu tlaku a čerpadlo sa zapne ihneď a udržuje konštantný tlak. Počas prevádzky reguluje jednotka CU 301 otáčky čerpadla, aby bol udržiavaný konštantný tlak. Pri nulovej spotrebe vody čerpadlo naplní tlakovou nádobou a po niekoľkých sekundách sa vypne.

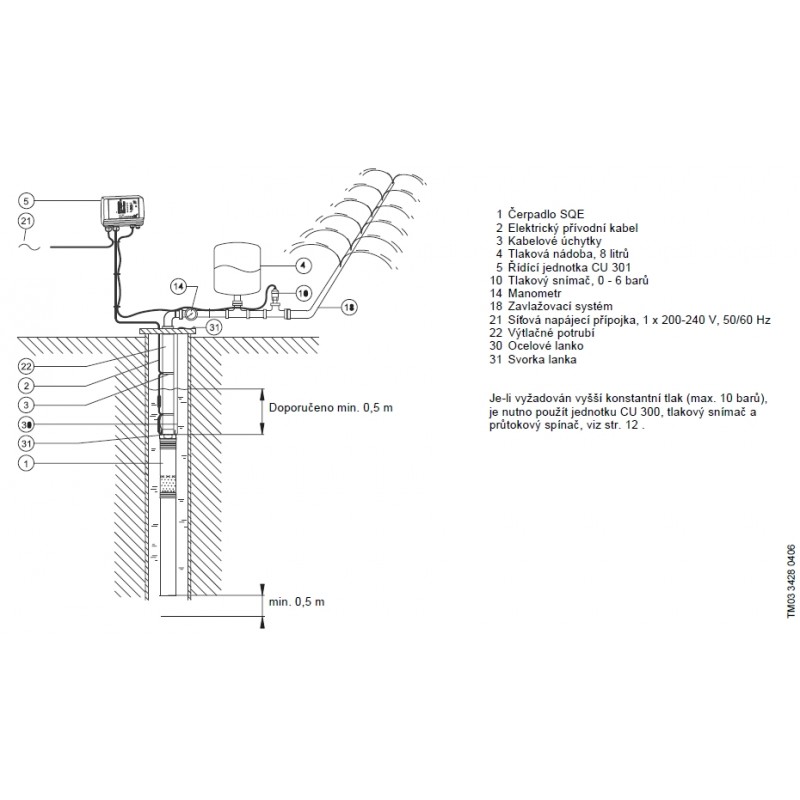

RIADENIE NA KONŠTANTNÝ TLAK POMOCOU JEDNOTKY CU 301 - ZAVLAŽOVANIE:

Charakteristiky a výhody:
Systém udržiava konštantný tlak až do max výkonu čerpadla bez ohľadu na meniace sa spotrebu vody.

Hodnota tlaku je zist'ovaní snímačom tlaku a prenášaná do jednotky CU 301, ktorá v závislosti na tom nastavuje príslušnú hodnotu výkonu čerpadla. Táto jednotka v závislosti na tom nastavuje príslušnú hodnotu výkonu čerpadla.

Funkcia:
Po spustení zavlažovacieho systému začne klesať tlak v 8 litrovej tlakovej nádobe. Ak je prietok menší ako cca 0,18 m3/h, dochádza k pomalému poklesu tlaku. Akonáhle je tlak v nádobe o 0,5 baru nižšia ako je nastavená hodnota konštantného tlaku, zapne sa čerpadlo. Čerpadlo beží tak dlho, až kým sa nedosiahne o 0,5 baru vyššieho tlaku ako je nastavená hodnota konštantného tlaku. Tento spôsob prevádzky sa nazýva štart/stop prevádzku. Ak je prietok vyšší ako cca 0,18 m3/h, dochádza k rýchlemu poklesu tlaku a čerpadlo sa zapne ihneď a udržuje konštantný tlak.

Počas prevádzky reguluje jednotka CU 301 otáčky čerpadla, aby bol udržiavaný konštantný tlak. Pri nulovej spotrebe vody čerpadlo naplní tlakovou nádobou a po niekoľkých sekundách sa vypne.

Materiály:
- Plášť čerpadla: Nerez oceľ 1.4301 DIN W.-Nr
- Difúzory: Polyamid/Korozivzd. oceľ
- Hriadeľ čerpadla: Nerez oceľ AISI 304
- Obežné kolesá: Polyamid

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Typ pripojenia	závitové
Veľkosť	6/4"
Max. hĺbka ponoru	150 m
Dopravná výška	100 m
Sieťová prípojka	1~230 V, 50 Hz
Dĺžka kábla	40 m
prípojka výtlaku	6/4"
Max. prietok	7,4 m3/h
Typ	SQE 5-70
Plavák	S vertikálnym plavákom, S plavákom, Bez plaváka
