Grundfos SEG40.09.2.50B ponorné kalové čerpadlo 96075897

Popis

Grundfos SEG 40.09.2.50B ponorné kalové čerpadlo 96075897

Čerpadlá Grundfos SEG sú ponorné čerpadlá s horizontálne situovaným výtlačným hrdlom. Tieto čerpadlá sú vhodná najmä pre tlakové čerpanie odpadových vôd vypúšťaných z toaliet. Čerpadlá SEG sú vybavené rezacím zariadením, ktoré zaisťuje rozdrobovanie potenciálne deštruktívnych pevných nečistôt na malé kúsky, ktoré možno bez ťažkostí odvádzať aj potrubím o relatívne malé svetlosti.

Vnútorný povrch týchto čerpadiel je hladký a znemožňuje tak ich prípadné zanášania.

Základným konštrukčným materiálom popisovaných čerpadiel je liatina. Spona, ktorá zaisťuje pevné spojenie čerpadla a motora je vyrobená z nehrdzavejúcej ocele. Toto spojenie čerpadla a motora zaručuje prevenciu proti korózii a naviac tiež uľahčuje vykonávanie údržby čerpadla.

V napájacom kábli čerpadlá sú tiež vodiče pre termosnímače zabudované do vinutia motora.

Káblová prípojka je vybavená špeciálnou kompletne tesnenou vidlicou. Tesnenie káblové vidlice zamedzuje vnikaniu vlhkosti do motora z čerpadla káblom v prípade porušenia jeho izolácie alebo v prípade neopatrnej manipulácie s káblom.

Čerpadlo musí byť pripojené na riadiacu jednotku spolu s bezpečnostnou bariérou, napr. Typu LC-Ex4, ktorú dodáva Grundfos A/S.

Uvedená čerpadla schválil inštitút VTT podľa smernice ATEX.

Riadiace jednotky:
Senzor vlhkosti: bez vlhkosť. čidiel
AUTOADAPT: Nie

Kvapalina:
Čerpaná kvapalina: Akákoľvek viskózna kvapalina
Rozsah teploty kvapaliny: 0 .. 40 °C
Hustota: 998.2 kg/m3

Techn.:
Typ obežného kolesa: MELNICI SYSTÉM
Primárna upchávka: SIC/SIC
Sekundárna upchávka: LIPSEAL
Schvál. značky na typovom štítku: PA-I
Tolerančný pásmo krivky: ISO9906: 2012 3B2

materiály:
Teleso čerpadla: Liatina
EN1561 EN-GJL-200
Obežné koleso: Liatina
EN1561 EN-GJL-200

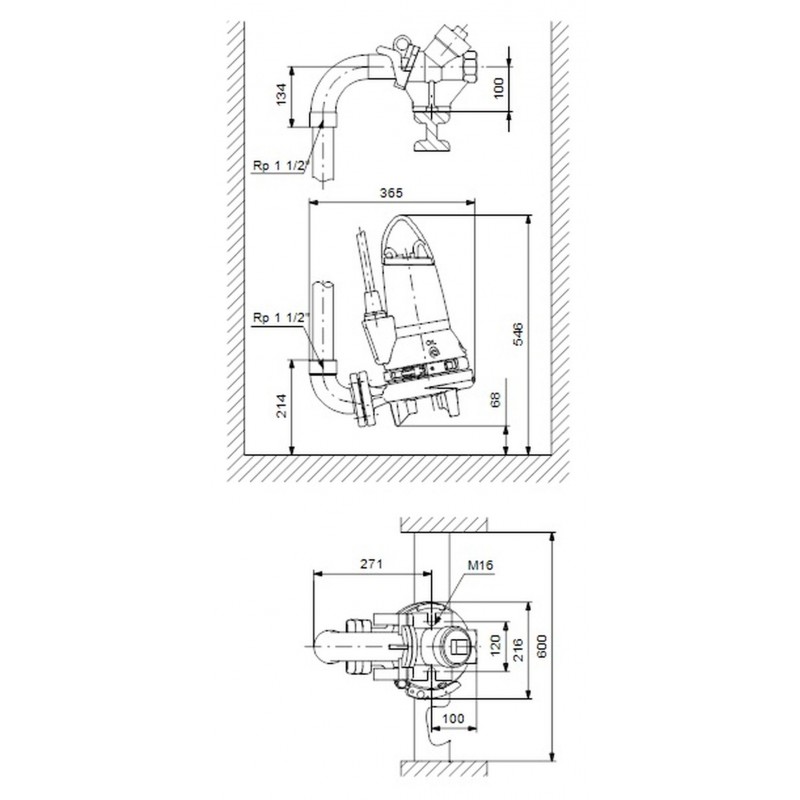

Inštalácia:
Max. teplota okolia: 40 °C
Maximálny prevádzkový tlak: 6 bar
Štandardné príruba: DIN
Pripojenie potrubia: DN 40/50
Výtlačné hrdlo: DN 40
Menovitý tlak: PN 10
Max. inštalačný hĺbka: 10 m
Automatická spojka: 96076063

Elektrické údaje:
Príkon - P1: 1.3 kW
Menovitý výkon - P2: 0.9 kW
Frekvencia el. siete: 50 Hz
Menovité napätie: 3 x 400-415 V
Tolerancia napätia: + 6 / -10%
Max. počet štartov za hodinu: 30
Menovitý el. prúd: 3 A
Rozbehový elektrický prúd: 21 A
Men. prúd pri nulovom zaťažení: 2.1 A
Cos phi - power factor: 0.72
Cos phi - power factor pri 3/4 zaťažení: 0.62
Cos phi - power factor pri 1/2 zaťažení: 0.5
Voľnobežné otáčky: 2860 ot / min
Moment zotrvačnosti: 0.0036 kg m2
Účinnosť motora pri plnom zaťažení: 71%
Účinnosť motora pri 3/4 zaťažení: 67%
Účinnosť motora pri 1/2 zaťažení: 60%
Počet pólov: 2
Typ spínanie (DOL, SD): Priame spínanie
Krytie (IEC 34-5): IP68
Trieda izolácie (IEC 85): F
Odolný proti výbuchu: Nie
Dĺžka kábla: 10 m
Typ kábla: LYNIFLEX
Typ káblové koncovky: NO PLUG

Iné:
Čistá hmotnosť: 42 kg

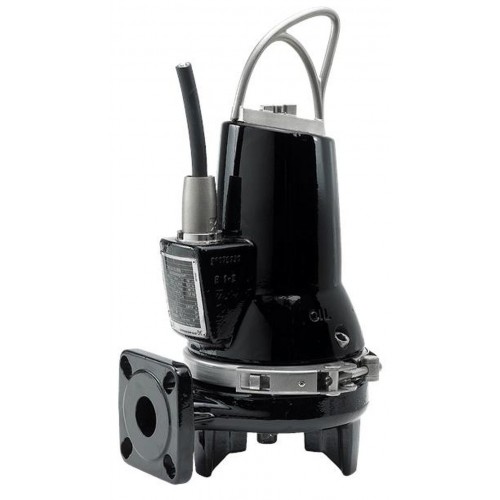

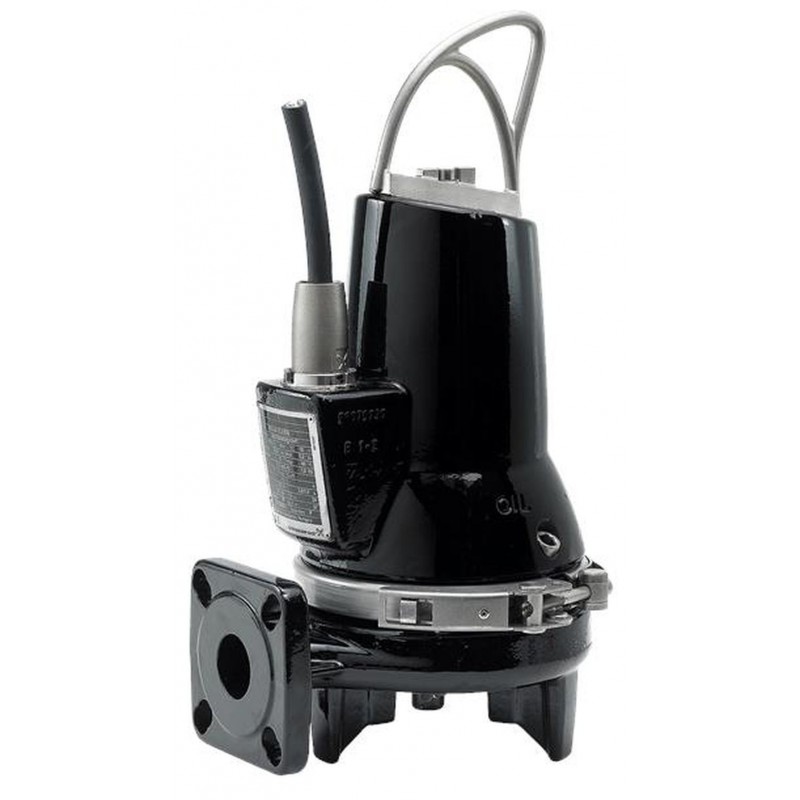

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Max. hĺbka ponoru	10 m
Plavák	Bez plaváka
prípojka výtlaku	DN 40
Sieťová prípojka	1~230 V, 50 Hz
Dĺžka kábla	10 m
Dopravná výška	14,4 m
Max. prietok	16 m3/h
Príkon	1300 W
