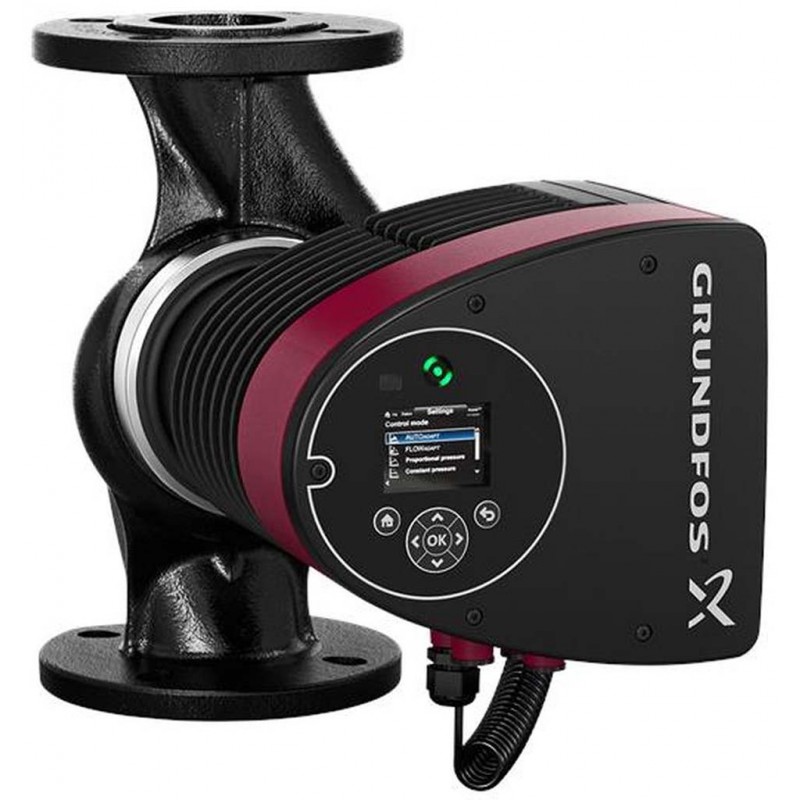

Grundfos MAGNA3 50-60 F 240 1x230V PN6/10 obehové čerpadlo 97924281

Popis

Grundfos MAGNA3 50-60 F 240 1x230V PN6/10 obehové čerpadlo 97924281

Techn.:
Max. dopravná výška: 60 dm
Teplotná trieda TF: 110
Schváli. značky na typovom štítku: CE, VDE, PCT
Model: A

Materiály:
Teleso čerpadla: Liatina
EN-GJL-250
ASTM A48-250B
Obežné koleso: PES 30% GF

Inštalácia:
Rozsah okolitej teploty: 0 .. 40 ° C
Max. prevádzkový tlak: 10 bar
Štandardné príruba: DIN
Potrubné prípojka: DN 40
PN pre potrubné prípojku: PN6/10
Vzdialenosť mazi sacím a výtlačným hrdlom: 240 mm

Kvapalina:
Čerpaná kvapalina: Voda
Rozsah teploty kvapaliny: -10 .. 110 ° C
Teplota kvapaliny: 20 ° C
Hustota: 998.2 kg/m3

Elektrické údaje:
Príkon - P1: 21 .. 249 W
Max. spotreba el. prúdu: 0.23 .. 1.13 A
Frekvencia el. siete: 50 Hz
Menovité napätie: 1 x 230 V
Krytie (IEC 34-5): X4D
Trieda izolácie (IEC 85): F

Iné:
Štítok: Grundfos Blueflux
Energet. účinnosť (EEI): 0.19
Čistá hmotnosť: 17.7 kg
Hrubá hmotnosť: 19.7 kg
Prepravný objem: 0.046 m3

Rad MAGNA3 zahŕňa široký rad malých, stredných a veľkých obehových čerpadiel určených pre vykurovanie, klimatizáciu a chladenie vo väčších budovách a priemyselných objektoch.

MAGNA3 je najnovším členom rady úsporných a vysoko kvalitných obehových čerpadiel Grundfos, ktoré nadväzuje na úspešnú a preverenú technológiu radu MAGNA.

S MAGNA3 si nemusíte robiť starosti s nastavením prevádzkového režimu čerpadla. Čerpadlo stačí inštalovať a ponechať továrenské nastavenia AUTOADAPT.

Vďaka funkcii AUTOADAPT čerpadlo MAGNA3 automaticky analyzuje požiadavky vykurovacej sústavy a prispôsobuje svoju prevádzku týmto požiadavkám. S každou zmenou podmienok čerpadlo zmení svoj prevádzkový bod. Výsledkom je optimálny komfort s minimálnou spotrebou energie.

Čerpadlá MAGNA3 sú extrémne spoľahlivé, flexibilné a nevyžadujú takmer žiadnu údržbu. Môžu bezdrôtovo komunikovať pomocou IR a umožňujú externé riadenie a monitorovanie pomocou prídavných komunikačných modulov.

Použitie
Čerpadlá MAGNA3 sú navrhnuté pre cirkuláciu kvapalín v:
- Vykurovacích systémoch
- Klimatizačných a chladiacich systémoch
- Systémoch cirkulácie teplej vody
- Systémoch geotermáílní výmeny
- Solárnych systémoch

Vlastnosti
- Funkcia AUTOADAPT - automatické prispôsobenie výkonu požiadavkám soustvy
- Funkcia FLOWLIMIT - nastavenie maximálníholimitu prietoku
- Funkcia FLOWADAPT - kombinácia AUTOADAPT a FLOWLIMIT, umožňuje dosiahnutie ďalších úspor energie
- Režim konštantného tlaku
- Režim konštantné teploty
- Režim konštantné krivky
- Režim max alebo min. krivky
- Automatický redukovaný nočnú prevádzku
- Umožňuje sledovať distribúciu tepelnej energie a spotrebu v rámci systému
- Nie je vyžadovaná externá ochrana motora
- Izolačné kryty pre vykurovacie systémy sú súčasťou dodávky
- Vysoký teplotný rozsah (-10 ° C až + 110 ° C), kedy teplota čerpaného média nezávisí na okolitej teplote

Výhody
- Nízka spotreba energie, všetky čerpadlá MAGNA3 už spĺňajú požiadavky na energetickú účinnot pre obehové čerpadlá v roku 2015 (Smernica EuP)
- Vstavaný senzor pre snímanie diferenčného tlaku a teploty
- Jednoduchá inštalácia
- Bezúdržbový spoľahlivú prevádzku
- 1 analógový vstup, 2 reléové výstupy a 3 digitálne vstupy
- Jednoduché intuitívne ovládanie, TFT dislej
- Vzduchom chladená ovládacie skriňa
- Jednoduchá optimalizácia
- Bezdrôtová komunikácia (IR)
- Kompletný rad jednoduchých aj zdvojených čerpadiel pre maximálny tlak v systéme 16 bar (PN16)

Vlastnosti

Parametry
Dopravná výška	6 m
Typ pripojenia	prírubové
Veľkosť príruby	50 DN
Vstavaná dĺžka	240 mm
EEI - index energetickej účinnosti	0,19
Jmenovitý tlak	10 bar
Sieťová prípojka	1~230 V, 50 Hz
Typ	50-60 F
