Grundfos MAGNA3 32-60 180 1x230V obehové čerpadlo PN10, 97924255

Popis

Grundfos čerpadlo obehové MAGNA3 32-60 180 1x230V PN10 97924255

MAGNA3 - Viac ako čerpadlá
Vďaka svojej bezkonkurenčnej účinnosti, plánovité rozsah a vstavaný komunikačné schopnosti plus funkcie nahrádzajúci systémové komponenty , MAGNA3 je ideálny pre inžinierov a projektantov , ktorí chcú vytvárať vysoko výkonné systémy pre budovy .
Toto čerpadlo do Grundfos Master Class sa hodí ako kúrenie a chladenie aplikácií dokonale , čo je jasnou voľbou pre takmer všetky stavebné projekty - staré alebo nové .

MAGNA3 sa zapuzdreným rotorom , tj čerpadlo a forme motora integrálne jednotku bez upchávky a je opatrené len dvoma tesniacimi krúžkami . Ložiská sú mazané čerpanou kvapalinou . Inovatívny svorka s iba jednou skrutkou umožňuje jednoduché premiestnenie hlavy čerpadla . MAGNA3 je čerpadlo bez nárokov na údržbu a veľmi nízkou Life Cycle Cost .

Čerpadlo sa vyznačuje nasledovné :
• radič integrovaný v ovládacej skrini
• ovládací panel s TFT displejom na ovládacej skrine
• riadiacej jednotky pripravené pre voliteľné moduly CIM
• Vstavaný diferenčného tlaku a teploty čidla
• liatinový kryt čerpadla ( V závislosti od modelu )
• uhlíkovými vláknami vystužené kompozitný rotor
• z nerezovej ocele nosná doska a obloženie rotora
• hliník Teleso statora zo zliatiny
• vzduchom chladené výkonovej elektroniky
MAGNA3 je jednofázové čerpadlo .

charakteristické vlastnosti
• AUTOADAPT .
• FLOWADAPT a FLOWLIMIT ( viac ako funkciu čerpadla , pretože znižuje potrebu čerpadlá škrtiace ventily ) .
• Regulácia na proporcionálny tlak .
• regulácia na konštantný tlak .
• Regulácia na konštantnú teplotu .
• Prevádzka podľa konštantnej krivky .
• Max . alebo min . krivky .
• Automatický redukovaný nočnú prevádzku .
• Nie je nutná žiadna externá motorová ochrana .
• Izolačné škrupiny dodané s jedno - hlava čerpadlá na vykurovacie systémy .
• Veľký rozsah teplôt , kde je teplota kvapaliny a okolitá teplota na sebe nezávislé .

komunikácie
MAGNA3 umožňuje komunikáciu prostredníctvom nasledujúcich možností :
• bezdrôtové Grundfos GO Remote
• Fieldbus komunikáciu cez moduly CIM
• digitálne vstupy
• reléové výstupy
• analógový vstup ( viac než funkciu čerpadla ako tepelnej energie meter )

Motor a elektronická riadiaca
MAGNA3 obsahuje 4 - pólový synchrónny motor s permanentnými magnetmi ( PM motora ) . Tento typ motora sa vyznačuje vyššou účinnosťou než konvenčné asynchrónnym motorom s kotvou nakrátko .
otáčky čerpadla je riadený integrovaným frekvenčným meničom .
Snímač diferenčného tlaku a teploty je začlenená v čerpadle .

Technické údaje :

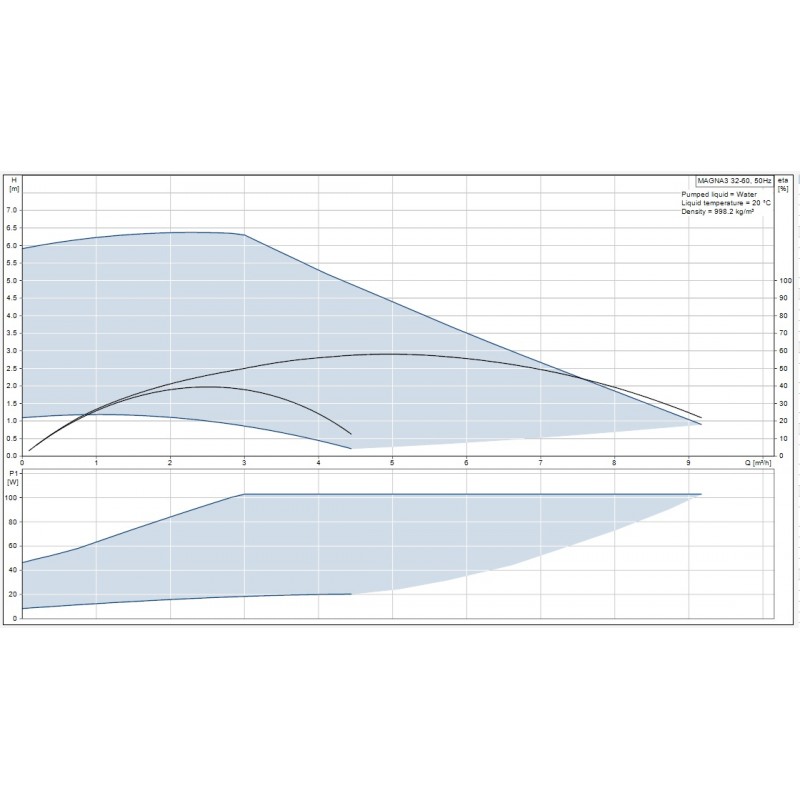

Vedúci max: 60 dm
Teplotná trieda TF : 110
Schválenie značky na typovom štítku : CE , VDE , PCT
Model : A

materiály :
Teleso čerpadla : Liatina
EN - GJL - 200
ASTM A48 - 200B
Obežné koleso : PES 30 % GF

inštalácie:
Rozsah okolitej teploty : 0 .. 40 ° C
Maximálny prevádzkový tlak : 10 bar
Potrubné prípojka : G 2 "
PN pre potrubné prípojku : PN10

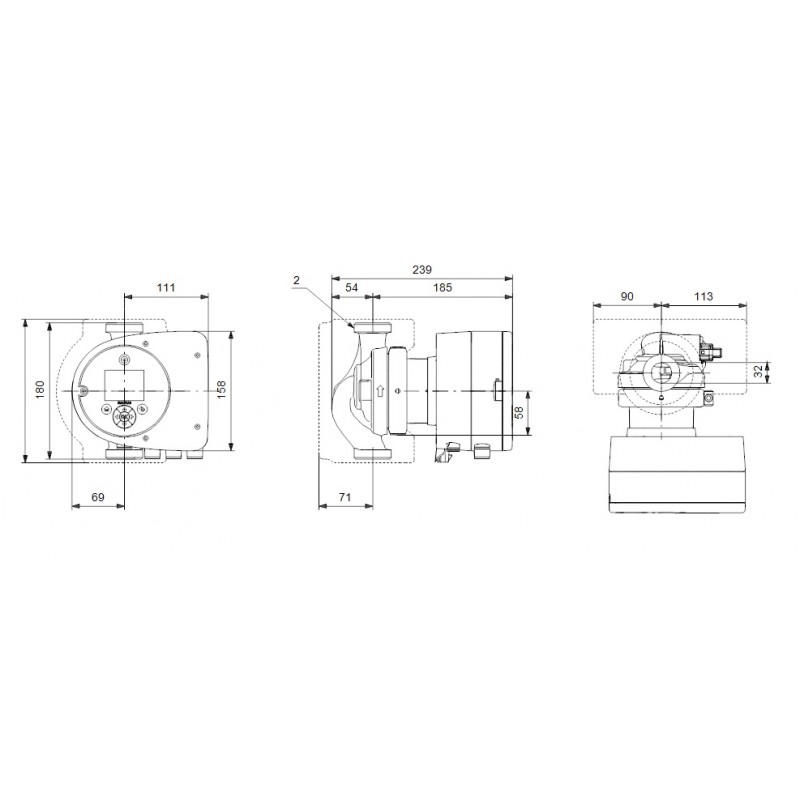

Port - to - port dĺžka : 180 mm

liquid :
Čerpaná kvapalina : Voda
Rozsah teploty kvapaliny : -10 .. 110 ° C
Teplota kvapaliny : 20 ° C
Hustota : 998,2 kg / m3

Elektrické údaje :
Príkon - P1 : 9. .. 110 W
Maximálny prúdový odber : 0.09 .. 0.91
Sieťová frekvencia : 50 Hz
Menovité napätie : 1 x 230 V
Krytie ( IEC 34-5 ) : X4D
Trieda izolácie ( IEC 85 ) : F

ostatné :
Label : Grundfos BlueFlux
Energia ( EEI ) : 0.18
Čistá hmotnosť : 4,8 kg
Hrubá hmotnosť : 5,27 kg
Prepravný objem : 0,015 m3

Vlastnosti

Parametry
Dopravná výška	6 m
Typ pripojenia	závitové
Veľkosť	2"
Vstavaná dĺžka	180 mm
EEI - index energetickej účinnosti	0,18
Jmenovitý tlak	10 bar
Sieťová prípojka	1~230 V, 50 Hz
Typ	32-60
