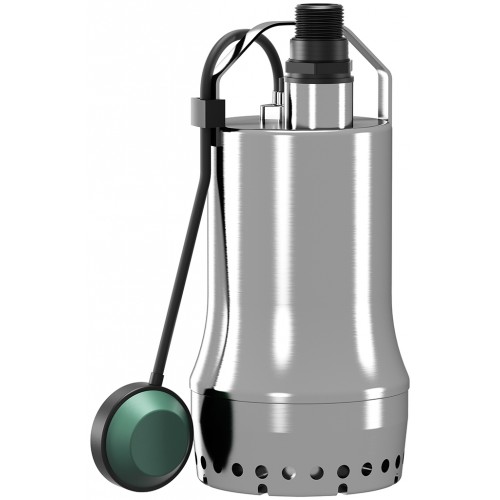

WILO TSW 32/8-A ponorné kalové čerpadlo 6045167

Popis

  Ponorné motorové čerpadlo na pevnú a mobilnú inštaláciu do
  mokrého prostredia. Čerpadlo s pripojeným plavákovým spínačom
  pre plne automatickú prevádzku.
Na čerpanie v domácich oblastiach:
- odpadovej vody bez fekálií
- odpadovej vody (s malým množstvom piesku a štrku)
Konštrukcia:
- Čerpadlo odpadových vôd s integrovanou vírivou hlavou (funkcia
  „Twister“) otvoreným viackanálovým obežným kolesom a
  vertikálnym závitovým pripojením. Teleso čerpadla a sací kôš z
  ušľachtilej ocele, obežné koleso z kompozitného materiálu. 1~-
  motor (chladenie plášťa) s integrovaným prevádzkovým
  kondenzátorom a samostatne spínajúcim tepelným monitorovaním
  motora. Teleso motora z ušľachtilej ocele.
- Tesniaca komora s olejovou náplňou s dvojitým tesnením: na strane
  motora je zabudovaný radiálny tesniaci krúžok hriadeľa a na strane
  čerpadla mechanická upchávka. Pripojovací kábel s plavákovým
  spínačom a zabudovanou zástrčkou (CEE 7/7).
- Funkcia Twister zabezpečuje nepretržité vírenie v nasávacom
  priestore čerpadla. Vírenie zabraňuje klesaniu a usadzovaniu
  sedimentu. Tým možno dosiahnuť čistú čerpaciu šachtu a
  redukovať tvorbu zápachu.
Rozsah dodávky:
- Čerpadlo
- Predmontovaná spätná klapka
- Hadicová prípojka, priložená
- Návod na montáž a obsluhu
Hydraulické údaje:
- Maximálny prevádzkový tlak PN: 2 bar
- Druh konštrukcie obežného kolesa: Vírivé obežné koleso
- Voľná guľová priechodnosť hydrauliky: 10 mm
- Max. hĺbka ponoru: 7 m
- Min. teplota média Tmin: 3 °C
- Max. teplota média Tmax: 35 °C
- Teplota okolia min. Tmin: 3 °C
- Max. teplota okolia Tmax: 35 °C
Údaje o motore:
- Pripojenie na sieť: 1~230 V, 50 Hz
- Tolerancia napätia: ±10 %
- Účinník cos ?: 0.97
- Menovitý výkon motora P2: 0,3 kW
- Príkon P1 max: 500 W
- Menovitý prúd IN: 2,2 A
- Rozbehový prúd I: 0 A
- Druh zapínania: Priamo online (DOL)
- Menovité otáčky n: 2900 1/min
- Max. frekvencia spínania t: 50 1/h
- Izolačná trieda: B
- Druh ochrany: IP68
- Prevádzkový režim (ponorené): S1
- Prevádzkový režim (vynorené): S3-25%
Kábel:
- Dĺžka pripojovacieho kábla: 10 m
- Typ káblov: H07RN-F
- Konštrukcia kábla: 3G1 mm2
- Elektrická zástrčka: CEE7/7 (Schuko)
- Druh pripojovacieho kábla: Odpojiteľná
Vybavenie/funkcia:
- Plavákový spínač: áno
- Druh ochrany proti výbuchu -
- Ochrana motora: Dvojkov
Materiály:
- Teleso čerpadla: ušľachtilá oceľ
- Obežné koleso: PLC
- Materiál tesnenia na strane čerpadla: BQ1PFF
- Materiál tesnenia na strane motora: NBR
- Materiál tesnenia: NBR
- Materiál motora: ušľachtilá oceľ
Montážne rozmery:
- Potrubná prípojka na strane výtlaku: Rp 11

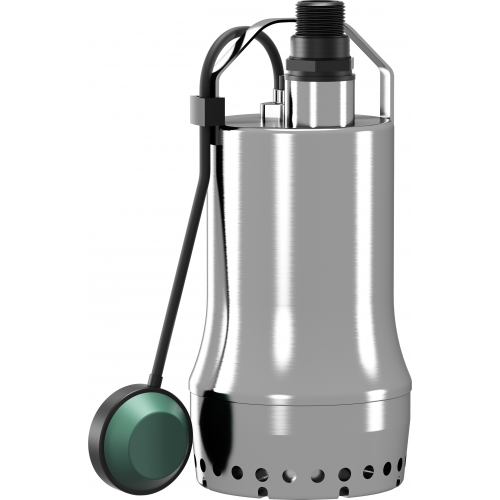

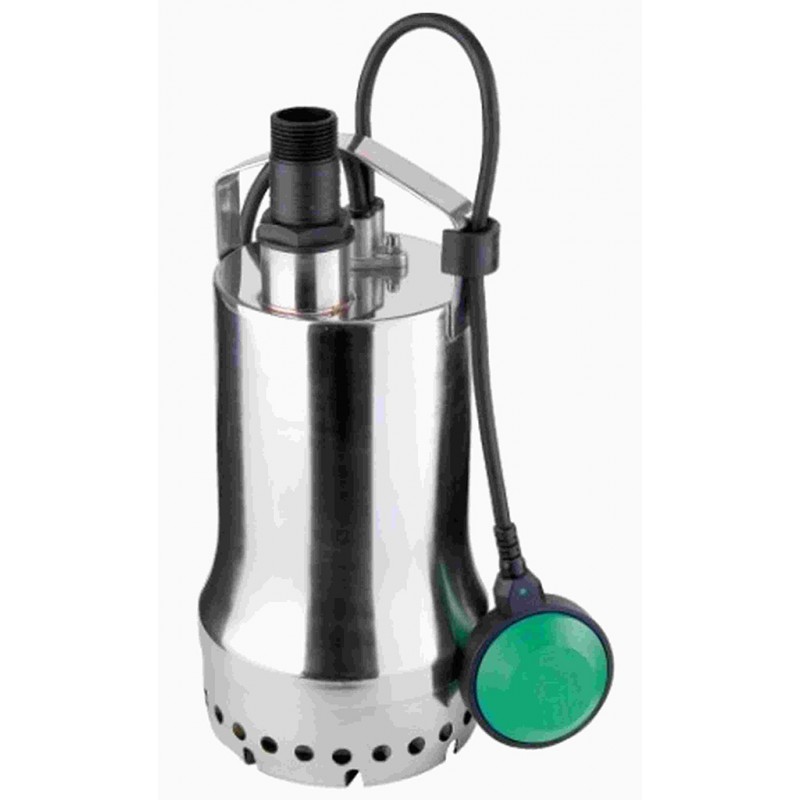

ilustračné foto
