WILO TOP-Z 65/10 DM PN6/10 GG Cirkulačné čerpadlo 2175527

Popis

Toto obehové čerpadlo je vhodné len pre pitnú vodu.

Použiteľné pre cirkulačné systémy s teplou pitnou vodou v priemysle a technických zariadeniach budov.

Bezúdržbové, Mokrobežné obehové čerpadlo s pripojením na závit alebo na prírubu, predvoliteľné stupňa otáčok na prispôsobenie výkonu.

Vybavenie a funkcie
• Manuálne prispôsobenie výkonu s 3 stupňami otáčok
• Čerpadlá s 1 ~ motorom:
• P2 až 90W: Interná ochrana proti neprípustne vysokým teplotám vinutia
• P2 = 180 W: Plná ochrana motora vďaka ochranným kontaktom vinutia v spojení s vybavovacím prístrojom
• Čerpadlá s 3 ~ motorom:
• P2 až 90W: Interná ochrana proti neprípustne vysokým teplotám vinutia
• P2 180 W: Plná ochrana motora s integrovanou spúšťacou elektronikou
• Poruchové kontrolka
• Kontakt pre zberné poruchové hlásenie
• Kontrolka smeru otáčania
• Sieťová prípojka 3 ~ 230 V s voliteľným prepínacím konektorom
• Skriňa čerpadla z červeného kovu alebo sivej liatiny (nerezová oceľ v závislosti od typu)
• Kombinovaná príruba PN 6 / PN 10 (u DN 40 až DN 65)
• Tepelnoizolačné kryty
• Ďalšie funkcie vďaka dovybavenie modulom Protect Module C:
• Poruchové hlásenie SSM ako beznapäťový rozpínací kontakt
• Prevádzkové hlásenia SBM ako beznapäťový zapínacie kontakt
• Riadiaci vstup "Prednosť vyp" pomocou beznapäťového kontaktu (rozpínací kontakt)
• Rozpoznanie blokovanie
• Plná ochrana motora s vybavovacím prístrojom
• Potvrdzovanie porúch
• Riadenie zdvojeného čerpadla (paralelne inštalovaná dve samostatné čerpadlá): Základný / záložný režim (automatické prepínanie v prípade poruchy / časovo závislá výmena čerpadiel)

Hydraulické údaje:
• Max. čerpací výkon: 42,7 m
• Max. dopravná výška: 8,7 m

Údaje o výrobku:
• Maximálny prevádzkový tlak: 10 bar
• Max. teplota média: 110 ° C
• Min. teplota média: -20 ° C
• Max. okolitá teplota: 40 ° C
• Max. prípustná tvrdosť v cirkulačných systémoch úžitkovej vody: 3,57 mmol / l (20 ° dH) (3,21 mmol / l (18 ° dH) pre 20/4 + 25/6)

Údaje o motore:
• Sieťová prípojka: 3 ~ 230 V, 3 ~ 400 V, 50 Hz
• Rušivé vyžarovanie: EN 61000-6-3
• Odolnosť proti rušeniu: EN 61000-6-2
• Príkon (min): 515 W
• Max. prúdový vstup P1: 1050 W
• Menovitý výkon P2: 700 W
• Menovitý prúd: 2,42 A
• Trieda krytia: IPX4D
• Ochrana motora: integrovaný
• Izolačná trieda: H
• Max. otáčky: 2850 rpm
• Nákrutka kábla: 2 x PG13.5

Rozmery pre inštaláciu:
• Prípojka rúrky na strane nasávania: DN 65
• Prípojka trubky na výtlaku: DN 65
• Konštrukčná dĺžka: 340 mm

Materiály:
• Hriadeľ: 1.4122, X39CrMo17-1
• Skriňa čerpadla: 5.1301, EN-GJL-250
• Obežné koleso: PPE-GF30
• Materiál ložiská: Carbon, synthetic resin impregnated

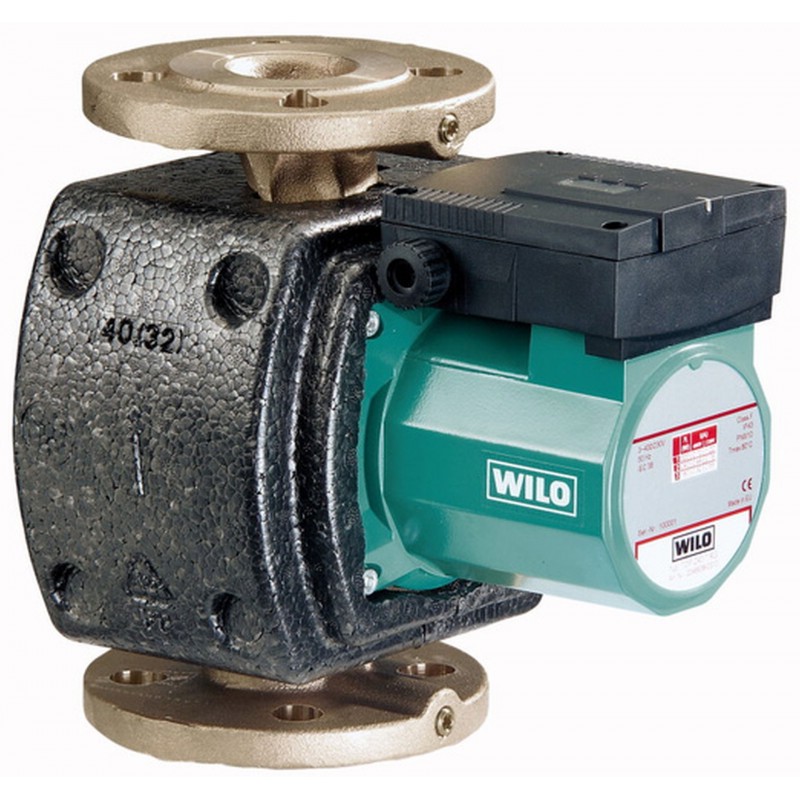

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Dopravná výška	8,4 m
Typ pripojenia	prírubové
Veľkosť príruby	65 DN
Vstavaná dĺžka	340 mm
Max. prietok	42,7 m3/h
Jmenovitý tlak	10 bar
Sieťová prípojka	3~400/230 V, 50 Hz
Typ	65/10
Kritie IP	IP X4D
