WILO Stratos 30/1-4 PN16, 180 mm obehové čerpadlo 2131799

Popis

Vysoko efektívna čerpadlo Wilo-Stratos - elektronicky riadené

Mokrobežné obehové čerpadlo s najnižšími prevádzkovými nákladmi, na montáž do potrubia. Použiteľné pre všetky vykurovacie, vetracie aj klimatizačné zariadenia (-10 ° C do +110 ° C). S integrovanou elektronickou reguláciou výkonu pre konštantný / variabilný diferenčný tlak. Tepelná izolácia sériovo.

Sériovo s manuálnym ovládaním jedným gombíkom pre:
• Zapnutie / vypnutie čerpadla
• Voľba spôsobu regulácie
• dp-c (diferenčný tlak konštantný)
• DP-v (diferenčný tlak variabilný)
• dp-T (diferenčný tlak riadený teplotou) pomocou infračerveného monitora / flash disku, zberníc Modbus, BACnet, LON alebo Can
• Q limit k obmedzeniu maximálneho čerpacieho výkonu (nastavenie iba cez IR-flash disk)
• Režim pevných otáčok (nastavenie konštantných otáčok)
• Automatický útlmový režim (so samoučením)
• Nastavenie požadovanej hodnoty resp. otáčok

Grafický displej čerpadlá s otočnou indikáciou pre horizontálne a vertikálne usporiadanie modulu, na indikáciu:
• prevádzkového stavu
• spôsobu regulácie
• požadovanej hodnoty diferenčného tlaku resp. otáčok
• Chybové a výstražné hlásenia

Synchrónny motor podľa technológie ECM s najvyššou účinnosťou a vysokým rozbehovým momentom, automatickou funkciou odblokovanie a integrovanou plnou ochranou motora.

Poruchová kontrolka, beznapäťové súhrnné poruchové hlásenie, infračervené rozhranie pre bezdrôtovú komunikáciu s ovládacím a servisným prístrojom Wilo - infračervený monitor / flash disk.

Miesto zapojenie pre Wilo IF moduly Stratos s rozhraniami pre automatické riadenie objektu GA resp. riadenie zdvojeného čerpadla (príslušenstvo: IF moduly Stratos Modbus, BACnet, LON, CAN, PLR, Ext.vyp., Ext.Min, SBM, Ext.vyp./SBM alebo DP).

Skriňa čerpadla je z liatiny s kataforéznou ochrannou vrstvou, obežné koleso zo sklolaminátu, hriadeľ z nerezovej ocele s uhlíkovými klznými ložiskami impregnovanými kovom.

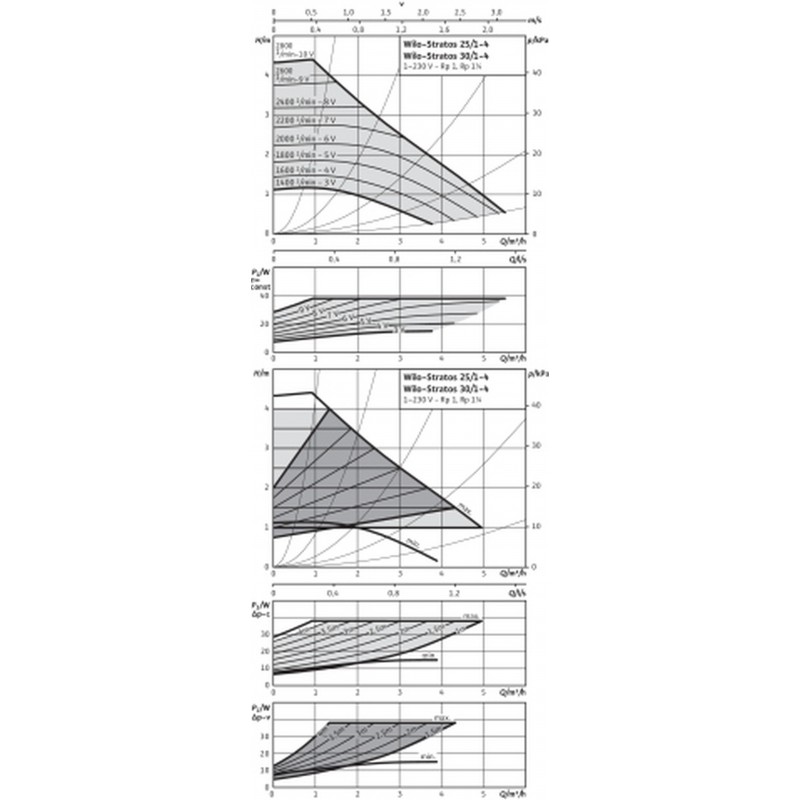

Hydraulické údaje:
• Max. čerpací výkon: 5,5 m3 / h
• Max. dopravná výška: 4,00 m
• Index energetickej účinnosti (EEI): 0.20

Údaje o výrobku:
• Maximálny prevádzkový tlak: 16 bar
• Max. okolitá teplota: 40 ° C
• Min. okolitá teplota: -10 ° C
• Max. teplota média: 110 ° C
• Min. teplota média: -10 ° C

Údaje o motore:
• Sieťová prípojka: 1 ~ 230 V ± 10%, 50/60 Hz
• Max. prúdový vstup P1: 38 W
• Príkon (min): 9 W
• Menovitý prúd: 0,35 A
• Menovitý prúd: 0,13 A
• Max. otáčky: 2800 rpm
• Min. otáčky: 1400 rpm
• Izolačná trieda: F
• Trieda krytia: IPX4D
• Rušivé vyžarovanie: EN 61800-3; 2004 + A1; 2012 / obytné prostredie (C1)
• Odolnosť proti rušeniu: EN 61800-3; 2004 + A1; 2012 / priemyselné prostredie (C2)

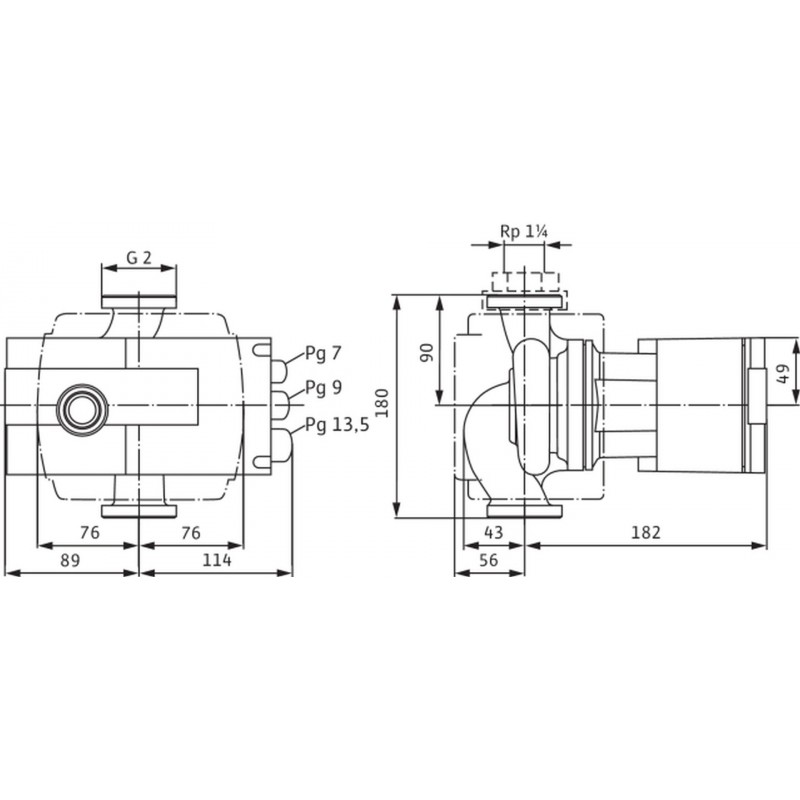

Rozmery pre inštaláciu:
• Prípojka trubky na výtlaku: G 2
• Prípojka rúrky na strane nasávania: G 2
• Konštrukčná dĺžka: 180 mm

materiály:
• Materiál ložiská: Carbon, metal impregnated
• Obežné koleso: PPE-GF30
• Skriňa čerpadla: 5.1300, EN-GJL-200
• Hriadeľ: 1.4122, X39CrMo17-1

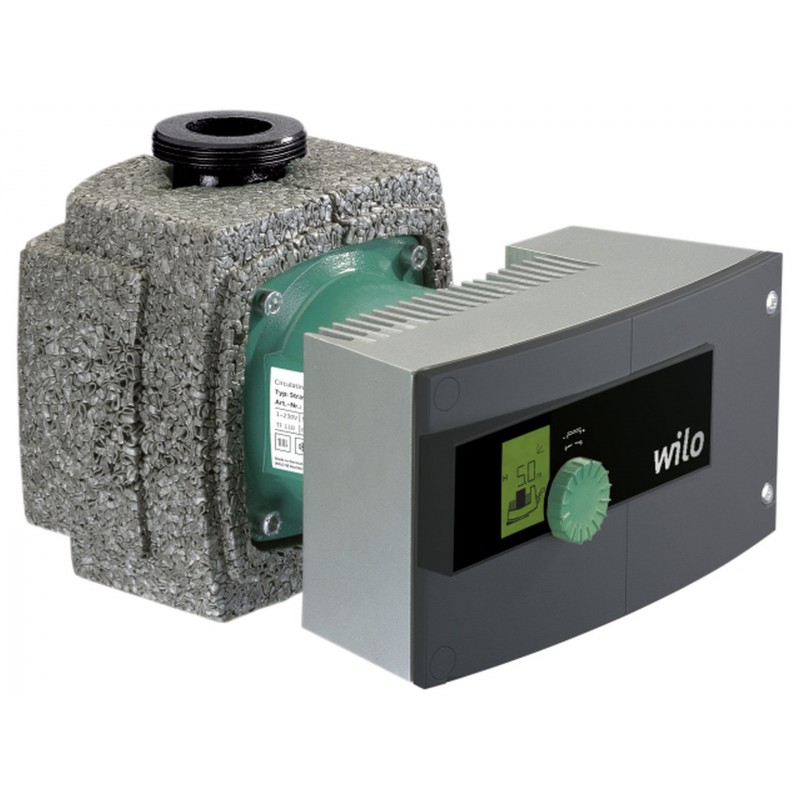

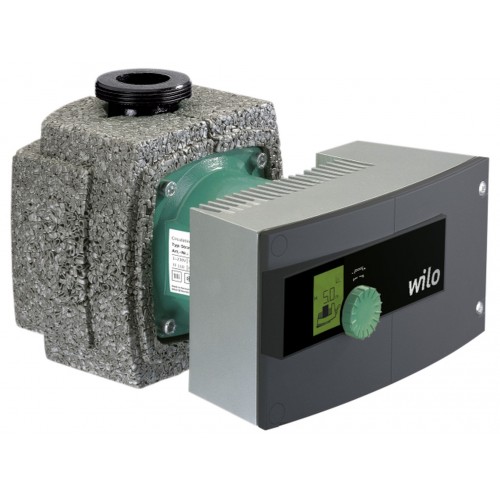

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
