WILO Rexa MINI3-S03/M008-523/P 6093590

Popis

  Plne zaplavovateľné rezacie čerpadlo pre pevnú a mobilnú inštaláciu
  do mokrého prostredia na prerušovanú prevádzku.
Na čerpanie v domácich oblastiach:
- odpadovej vody s fekáliami,
- Odpadová voda (s malým množstvom piesku)
- Čerpanie odpadovej vody podľa normy (DIN) EN 12050
  Čerpadlá spĺňajú požiadavky podľa normy EN 12050-1.
  Čerpadlo odpadových vôd s radiálnym rezacím zariadením s
  dvojitým nožnicovým efektom. Horizontálne výtlačné hrdlo s
  prírubovým a oválnym pripojením. Teleso hydrauliky a obežné koleso
  vyrobené zo sivej liatiny, rezacie zariadenie vyrobené z kalenej reznej
  ocele. Povrchovo chladený 1~motor so samočinným tepelným
  monitorovaním motora. Tesniaca komora s olejovou náplňou s
  dvomi mechanickými upchávkami. Teleso motora z ušľachtilej ocele.
  Odpojiteľný pripojovací kábel s krabicou kondenzátora a zástrčkou
  (CEE 7/7).
Hydraulické údaje:
- Maximálny prevádzkový tlak p: 2,25 bar
- Výtlačné hrdlo: DN 32/40
- Voľná guľová priechodnosť hydrauliky: 10 mm
- Druh konštrukcie obežného kolesa: Dvojkanálové obežné koleso s
  rezacím ústrojenstvom
- Max. hĺbka ponoru: 7 m
- Max. dopravná výška Hmax: 20,5 m
- Prietok max. Qmax: 16,6 m3/h
- Min. teplota média Tmin: 3 °C
- Max. teplota média Tmax : 40 °C
- Teplota okolia min. Tmin: 3 °C
- Max. teplota okolia Tmax: 40 °C
Údaje o motore:
- Pripojenie na sieť: 1~230 V, 50 Hz
- Tolerancia napätia: ±10 %
- Menovitý výkon motora P2: 0,75 kW
- Príkon P1 max: 1,07 kW
- Menovitý prúd IN: 5,4 A
- Rozbehový prúd I: 21 A
- Prevádzkový režim (ponorené): S1
- Prevádzkový režim (vynorené): S2-15 min.
- Menovité otáčky n: 2829 1/min
- Účinník cos ?: 0.87
- Druh zapínania: Priamo online (DOL)
- Počet pólov : 2
- Max. frekvencia spínania t: 60 1/h
- Izolačná trieda: F
- Druh ochrany motora: IP68
Kábel:
- Dĺžka pripojovacieho kábla: 10 m
- Typ káblov: H07RN-F
- Konštrukcia kábla: 4G1 mm2
- Druh pripojovacieho kábla: Odpojiteľná
Vybavenie/funkcia:
- Elektrická zástrčka: CEE7/7 (Schuko)
- Plavákový spínač: žiadny
- Drvič: áno
- Druh ochrany proti výbuchu -
- Ochrana motora: Dvojkov
- Monitorovanie tesnosti motora: žiadny
- Monitorovanie tesnosti tesniacej komory: Voliteľné
- Monitorovanie tesnosti presakovacej komory: žiadny
Materiály:
- Teleso čerpadla: sivá liatina
- Obežné koleso: sivá liatina
- Hriadeľ: ušľachtilá oceľ
- Materiál tesnenia na strane čerpadla: Karbid kremíka
- Materiál tesnenia: NBR
- Materiál motora: ušľachtilá oceľ
Montážne rozmery:
- Pripojenie vstupu -
- Prípojka na výstupe: DN 32/40

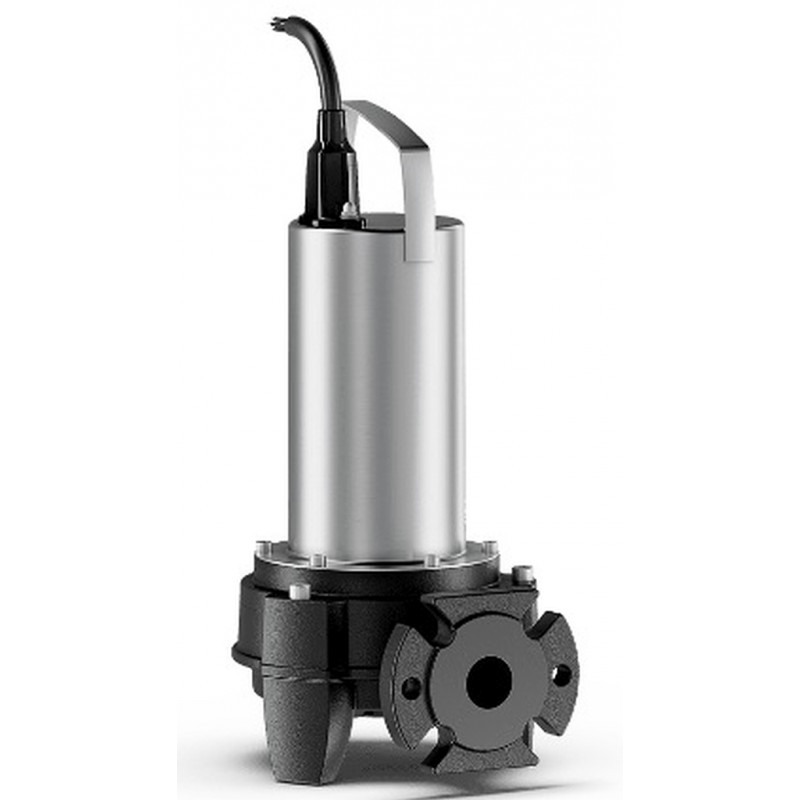

  ilustračné foto
