WILO MHI 403 DM 1.4301 vysokotlakové horizontálne čerpadlo 4024295

Popis

Viacstupňové horizontálne, vysokotlakové odstredivé čerpadlo s normálnymi saním, v blokovej konštrukcii s horizontálnym nasávacím hrdlom a vertikálnym výtlačným hrdlom.

Čerpadlo má kompaktnú konštrukciu s priebežnou hriadeľom motor-čerpadlo a mechanickou upchávkou nezávislou od smeru otáčania.

Čerpadlo sa hodí pre zásobovanie vodou a zvyšovanie tlaku, priemyselné obehové systémy, výrobné vodu a chladiace okruhy. Možno ho používať také v umývačkách a na zavlažovanie.

Osobitosti / Prednosti výrobku:
• Priestorové nenáročné kompaktné blokovom vyhotovení
• Všetky časti hydraulickej sústavy prichádzajúce do styku s médiom, ako sú stupňové komory, obézni a rozvádzač kolesá a skrine čerpadiel sú z nerezovej ocele.
• Schválenie pre pitnú vodu (KTW, WRAS) pre všetky súčasti prichádzajúce do styku s médiom (verzia EPDM)

Obsah dodávky:
• Viacstupňové vysokotlakové odstredivé čerpadlo Wilo-Economy MHI
• Návod na montáž a obsluhu

Informácie o dimenzovanie
• Ochrana motora pre trojfázový motor voliteľne neba zaistí zákazník na mieste inštalácie.
• Jednofázový motor na striedavý prúd je vybavený tepelnou ochranou motora a kondenzátorom.

materiály:
• Skriňa čerpadla: 1.4301, X5CrNi18-10
• Obežné koleso: 1.4301, X5CrNi18-10
• Mechanická upchávky: BQ1E3GG

Prevádzkové údaje:
• Min. teplota média: -15 ° C
• Max. teplota média: 110 ° C
• Maximálny prevádzkový tlak: 10 bar
• Výtlačné hrdlo: RP-1
• Max. okolitej teplote: 40 ° C

Údaje o motore

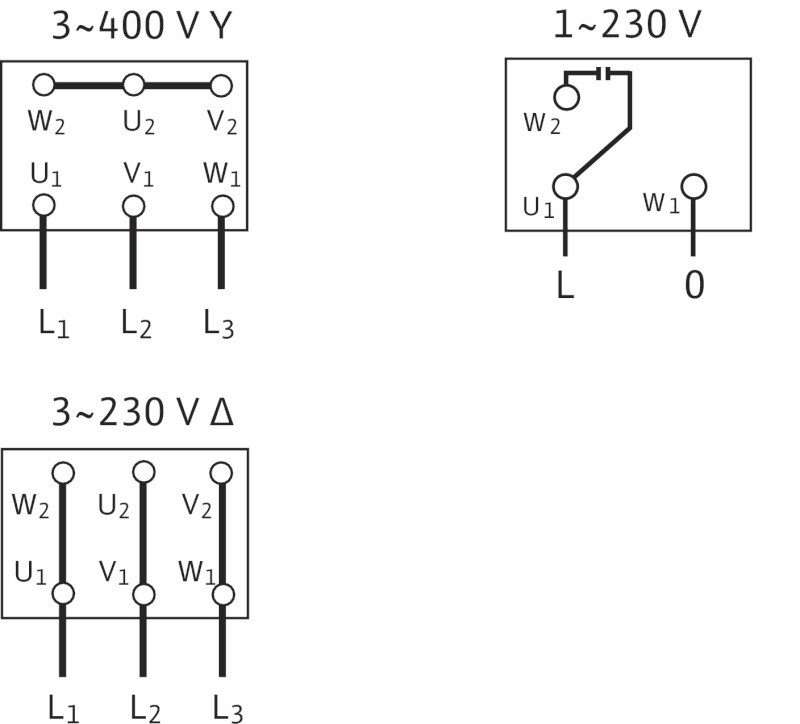

• Sieťová prípojka: 3 ~ 400 V, 50 Hz
• Druh štartu: Priamy online (DOL)
• Menovitý prúd: 3.00 A
• Stupeň účinnosti motora v ?m 50%: 59
• Stupeň účinnosti motora ?m 75%: 64.3
• Stupeň účinnosti motora ?m 100%: 64.6
• Výkonnostné faktor: 0.77
• Trieda krytia: IP54

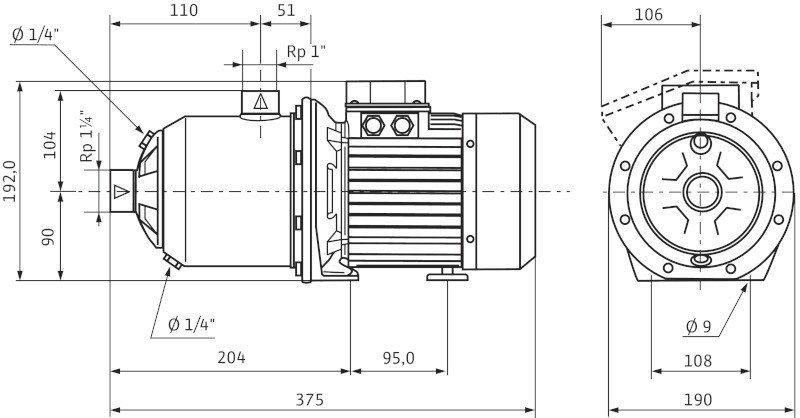

Rozmery pre inštaláciu
• Prípojka rúrky na strane nasávania: Rp 1 1/4
• Prípojka trubky na výtlaku: RP-1

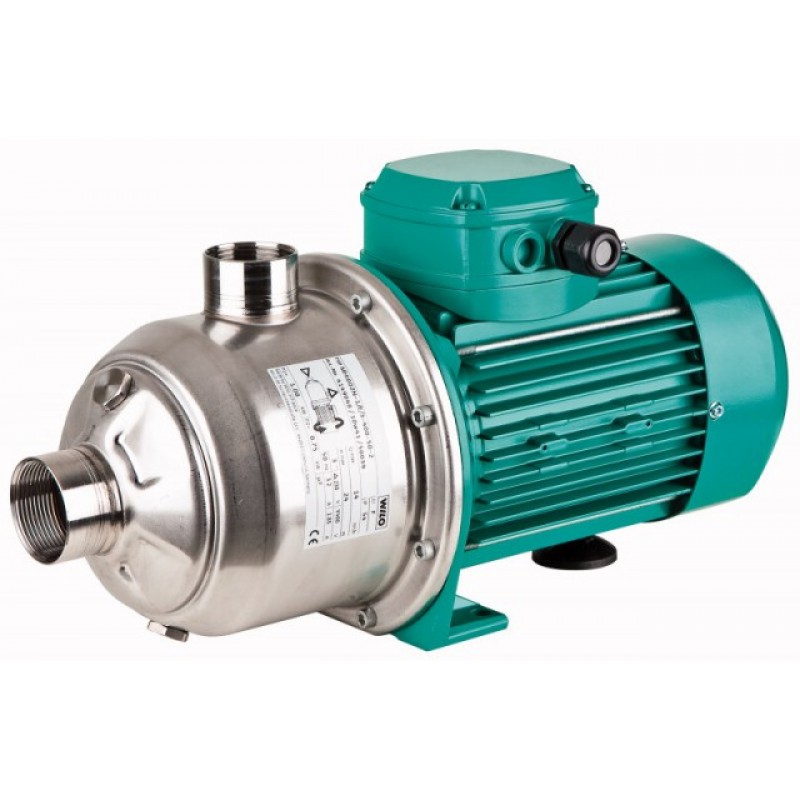

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
