WILO HiSewlift 3 3-15 prečerpávacie splaškov, nadzemné inštalácie 4191675

Popis

Automaticky pracujúce bezhlučné prečerpávacie zariadenie splaškovej vody pripravené na okamžité pripojenie, podľa EN 12050-3, so všetkými potrebnými spínacími a ovládacími zariadeniami.

Súčasti zariadenia:
• Ponorné motorové čerpadlo s rezacím zariadením
• Integrovaná spätná klapka
• Filter s aktívnym uhlím
• Prepadová poistka
• Flexibilné spojovacie hrdla

Prípojka pre záchodovú misu typu kombi a možnosť ďalších prípojok (umývadlo, bidet).

Pri inštalácii je potrebné dodržiavať miestne normy a smernice (napr. V Nemecku DIN 1986).

Voliteľne sa dodáva sieťovo pripojiteľný alarm.

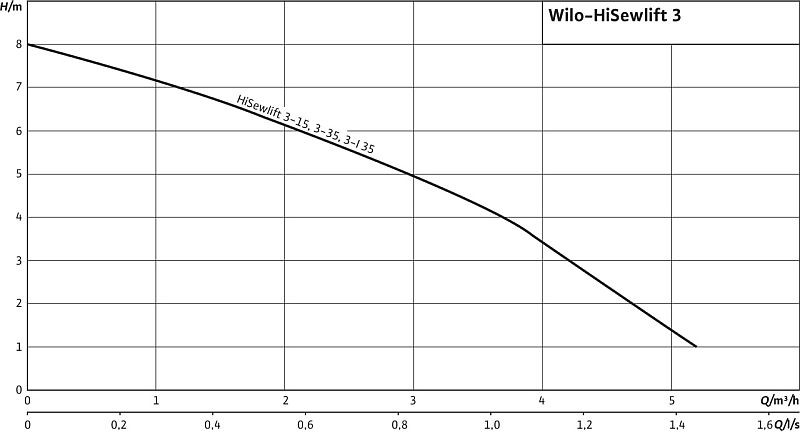

Hydraulické údaje:
• Maximálna dopravná výška: 5 m
• Maximálna vodorovná dopravná vzdialenosť: 90 m
• Maximálna výška: 1000 m
• Menovitý priemer (DN) sacieho pripojenie: DN40
• Menovitý priemer (DN) prípojky výtlaku: DN32-28-22
• Počet pripojení: 1 pre toaletu + 1

Teplotný rozsah:
• Teplotné rozmedzie média: + 5 ° C do + 35 ° C
• Teplota okolia Max .: + 40 ° C

Elektrické údaje
• Trieda ochrany motora: IP 44
• Izolačná trieda: Trieda 1
• Kmitočet: 50 Hz
• Napätie: 220/240
• Menovitý prúd: 1,9 A

Materiály:
• Materiál motora: PP-GF30
• Materiál nádrže: 4191675, HiSewlift3-15
• Skriňa čerpadla: PP-GF30

Prevádzkové údaje:
• Čerpané médium: Water
• Min. teplota média: 5 ° C
• Max. teplota média: 35 ° C
• Max. okolitá teplota: 40 ° C

Údaje o motore:
• Sieťová prípojka: 1 ~ 230 V, 50 Hz
• Výkon hriadeľa P2 (Q = max.) Zvoleného obežného kolesa * Počet čerpadiel: 400 W
• Menovitý prúd: 1.90 A
• Trieda krytia: IP44
• Izolačná trieda: F

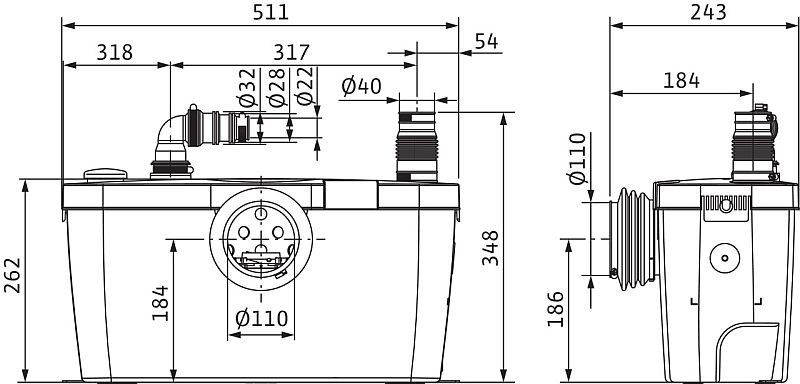

Rozmery pre inštaláciu:
• Prípojka rúrky na strane nasávania: DN 40
• Prípojka trubky na výtlaku: DN 32/28/22

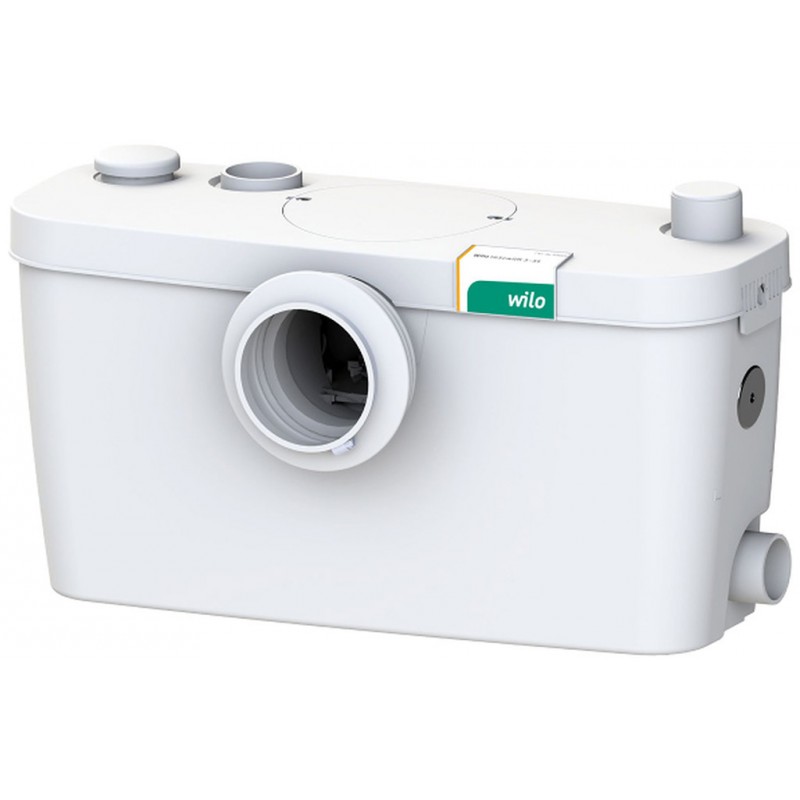

ILUSTRAČNÉ FOTO

Vlastnosti

Parametry
Dopravná výška	5 m
Max. prietok	5 m3/h
Sieťová prípojka	1~230 V, 50 Hz
Jmenovitý tlak	1 bar
prípojka prítoku	DN 40
prípojka výtlaku	DN 32, DN 28, DN 22
Typ	HiSewlift 3-15
