WILO Brio 2000 MT prietokový spínač s manometrom 2865609

Popis

Elektronicky riadený strážca tlaku a prietoku pre jednofázové čerpadlá

• Jednoduchá montáž
• Integrovaná spätná klapka
• Možnosť vertikálnej aj horizontálnej inštalácie
• Možnosť nastavenia zapínacieho tlaku 1 - 3,5 bar
• Integrovaná ochrana proti behu na sucho
• Kontrolný manometer
• Automatický reštart
• Krytie IP 65
• Integrované prepojovacie káble

TECHNICKÉ PARAMETRE:
• Čerpané médium: čistá voda
• Maximálny prietok: 4,8 m3 / h
• Maximálny prevádzkový tlak: 10 bar
• Maximálna teplota média: 55 ° C
• Menovité napätie: 1 x 230 V, 50 Hz
• Maximálny prúd: 12 A
• Pripojovací rozmer: R 1

Výhody použitia
• Vďaka obzvlášť kompaktnej konštrukcii sa hodí na použitie na mnohých
miestach
• Absolútne nehlučný chod vplyvom obmedzenia spínacieho hluku
• Vysoká prevádzková spoľahlivosť vďaka elektronickej signalizácii porúch
• Jednoduchá obsluha vďaka prehľadnej indikáciu prevádzkových stavov
• Nie je nutná prídavná membránová tlaková nádržka
• Perfektná ochrana proti korózii vplyvom použitia nehrdzavejúcich
materiálov
• Kompletné elektrické prepojenie pre okamžité pripojenie a maximálne
rýchlu inštaláciu

Prevedenie:
Elektronické spínacie zariadenia pracujúce na systéme sledovania prietoku. Zapína a vypína jednofázové čerpadlo na základe otvorenia a zatvorenia kohútika (realizácia prietoku). Zároveň zabezpečuje ochranu čerpadla proti behu na sucho. Stály tlak vo výtlačnom potrubí je strážený tlakovým snímačom ktoré zabezpečí doplnenie systému pri poklese pod zadaný tlak. Hodnotu zapínacieho tlaku možno u tohto spínača meniť v rozsahu cca 1 - 3,5 baru. Výhodou je tiež možnosť montáže vo vertikálnej, ale aj v horizontálnej polohe. Elektrickú montáž uľahčujú dodávané pripojovacie káble, vrátane potrebných normovaných koncoviek. Pripojovacie rozmery sú v prevedení in - line veľkosti R 1 ".

Použitie:
Ako spínacie zariadenia pre jednofázové čerpadlá predovšetkým u domácich vodární. Vzhľadom k systému zapnutie čerpadla s každým otvorením kohútika a zároveň k obmedzenej početnosti spínania asynchrónnych motorov (pohonov čerpadiel) je tento typ vhodný pre systémy zavlažovanie a polievanie záhrad, umývanie áut a hospodárskych nástrojov, vyčerpávanie objektov, alebo ako vodáreň s príležitostným použitím (chaty, chalupy atď.). Celý systém je navrhnutý pre riadenie jednofázových motorov s napájaním 1 x 230 V. Možnosť použitia pre trojfázové typy je síce tiež možný, ale je potrebné ho vždy konzultovať s dodávateľom zariadení (využitie pomocného relé). Je nutné počítať s maximálnou využiteľnou výškou za zariadenie podľa nastaveného spínacieho tlaku od 10 do 35 metrov.

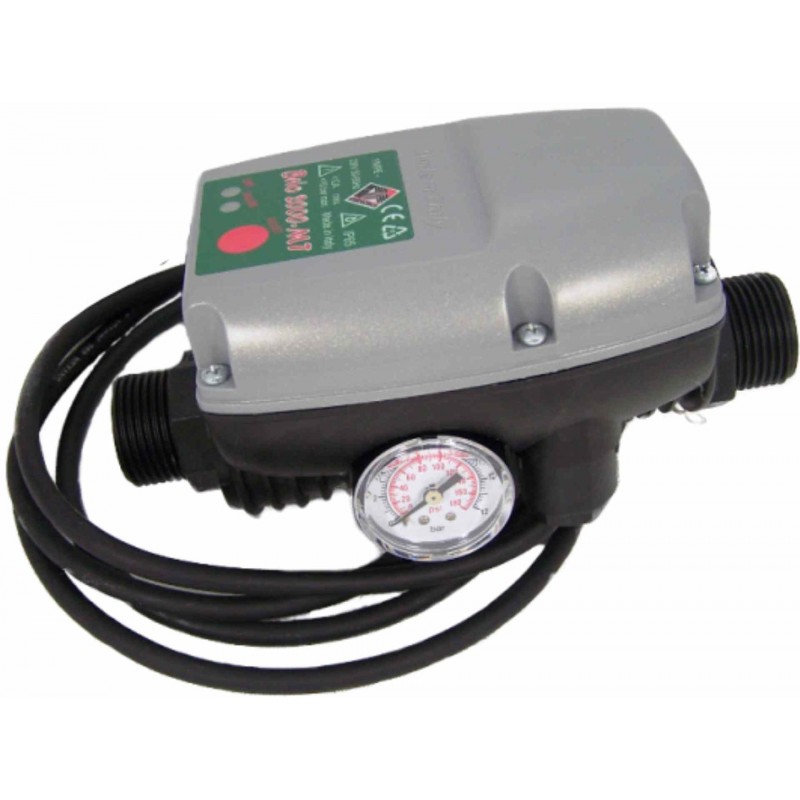

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
