ESBE VTC 311/55 ° C Plniaci ventil, RP 3/4 ", DN: 20, KVS: 3,2 m3 / h 51000200

Popis

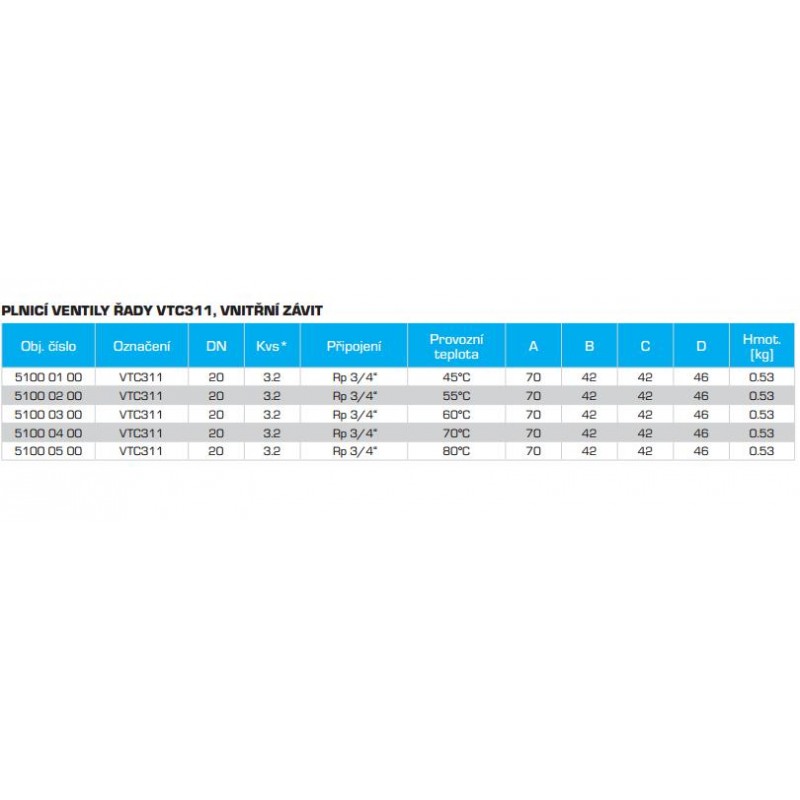

VTC 311/55 ° C, RP 3/4 ", DN: 20, KVS: 3,2 m3 / h 51000200

Označenie: VTC311
DN: 20
Kvs *: 3.2
Pripojenie: Rp 3/4 "
Prevádzková teplota: 55 ° C

* Hodnota Kvs je udaná v m3/ha pri tlakovej strate 1 bar.

Termostatické plniaci ventily rady VTC300 sú používané k ochrane kotlov na pevné palivá do výkonu 30 kW proti nízkoteplotnej korózii ak efektívnemu plneniu akumulačných nádob.

OPIS
Kompaktný termostatické ventily rady VTC300 sú vyrobené k ochrane kotlov pred nízkou teplotou v spiatočke. Konštantné udržiavanie vyššie teploty znamená vyššiu účinnosť kotla, minimalizáciu dechtovaniu a maximálne predĺženie životnosti kotla. Ventily rady VTC300 sú určené do aplikácií s výkonom kotla do 30 kW s plnením akumulačných nádob. Ventil je možné inštalovať buď na spiatočke ku kotlu (teploty 45 ° C, 55 ° C, 60 ° C, 70 ° C alebo 80 ° C), prípadne na plnenie akumulačné nádob. Prvá alternatíva je znázornená na príkladoch inštalácie dole.

FUNKCIE
Funkcia ventilu je nezávislá na jeho polohe v aplikácii. Ventily sú vybavené termostatom, ktorý začne otvárať vstup A pri teplotách popísaných vyššie. K maximálnemu otvoreniu vstupu A dochádza pri teplote o 10 ° C vyššia, než je spúšťací teplota patróny. Je doporučené použiť v aplikácii vypínacie ventily
na uľahčenie prípadného servisu apod Ventily rady VTC300 nevyžadujú žiadnu údržbu v prípade nainštalovaní v aplikácii vo staardních podmienkach.

MÉDIUM
V médiu môže byť obsiahnutý glykol v koncentrácii max 50%. V prípade prímesi glykolu je potrebné vziať do úvahy ako zmenu viskozity tak zmenu tepelnej vodivosti. Pri koncentrácii glykolu v rozmedzí 30-50% je maximálny výkon prietok ventilom znížený o 30-40%. Nižšia koncentrácia nemá podstatnejšie vplyv
na činnosť.

SERVIS A ÚDRŽBA
Útly a kompaktný dizajn tela umožňuje veľmi dobrú prístupnosť pre inštaláciu ventilu. Pre všetky hlavné časti ventilu sú k dispozícii náhradné diely. Výmenu dielu je možné realizovať bez nutnosti vymontovať ventil z aplikácie.

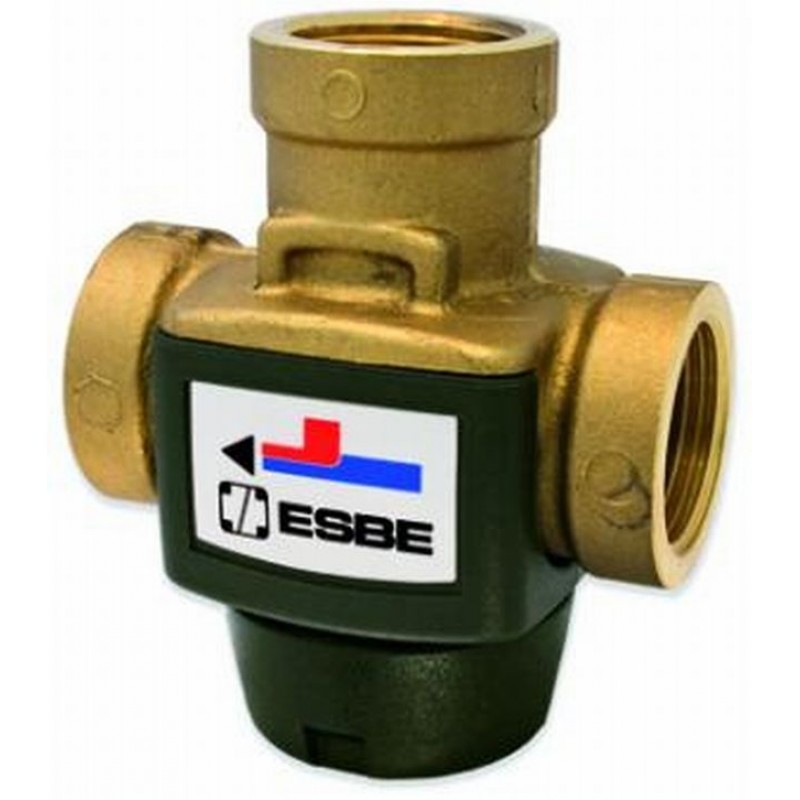

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.

Vlastnosti

Parametry
Závit	Vnútorný
Pripojenie	3/4"
