PROTHERM HelioSet 2.250CH beztlakový solárny systém pre prípravu TV 0010011979

Popis

PROTHERM HelioSet 2.250CH beztlakový solárny systém pre prípravu TV 0010011979

Beztlakový solárny systém na prípravu teplej vody obsahujúce 2 horizontálne kolektory HelioPlan SRD 2.3, solárny bivalentný zásobník TV s objemom 250 l
S-FE 250/3 SC a základné montážne príslušenstvo (pre montáž na šikmú strechu).

HelioSet

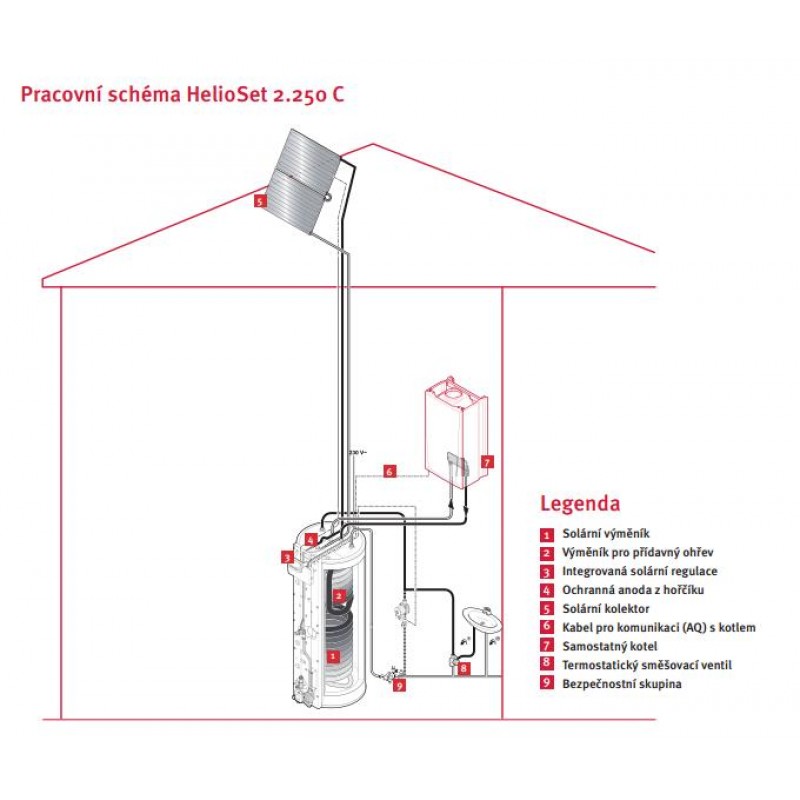

je beztlakový solárny systém pre prípravu teplej vody s možným dodatočným ohrevom externým kotlom. V praxi to znamená, že po dosiahnutí požadovanej teploty teplej vody stečie solárna kvapalina samospádom späť do zásobníka, kde sa zhromažďuje vo vykurovacej špirále s veľkým objemom. Bivalentný zásobník je so solárnymi panelmi prepojený pružnou medenou rúrkou. Súčasťou zásobníka je solárny regulátor, čerpadlová solárna skupina a poistný ventil. Jeho ďalšou výhodou je, že je už z výroby naplnený solárnou kvapalinou a tak pri montáži odpadá komplikované plnenie celého systému vrátane tlakovej skúšky. HelioSet môže byť kombinovaný so všetkými typmi systémových kotlov Protherm pre dohrev teplej vody.

Zostava HelioSet 2.250 CH obsahuje:
• bivalentný zásobník TV s objemom 250 ls integrovanou čerpadlovú skupinou a solárnym regulátorom
• 2x plochý horizontálny kolektor HelioPlan SRD 2.3 pre montáž na šikmú strechu
• základné príslušenstvo pre montáž
Voliteľné príslušenstvo:
• pružné prepojovacie solárne rúrky 2 v 1 10m alebo 20m
• strešné pätky pre klasickú, rovno alebo vlnitú strešnú krytinu

Zostava HelioSet 2.250 CV obsahuje:
• bivalentný zásobník TV s objemom 250 ls integrovanou čerpadlovú skupinou a solárnym regulátorom
• 2x plochý vertikálne kolektory HelioPlan SRDV 2.3 pre montáž na šikmú alebo plochú strechu
• základné príslušenstvo pre montáž

Voliteľné príslušenstvo:
• pružné prepojovacie solárne rúrky 2 v 1 10m alebo 20m
• hydraulické prepojenie vertikálnych kolektorov
• sada montážnych koľajníc pre vertikálny kolektor
• strešné pätky pre klasickú, rovno alebo vlnitú strešnú krytinu
• montážne stojany na plochú strechu
• záťažové dosky pre montážne stojany

(Strešné montážne príslušenstvo je nutné zvoliť podľa
typu použitej strešnej krytiny na šikmej streche alebo je
možné použiť "A" konštrukcia pre umiestnenie na ploché
streche.)

Výhody a prednosti:
• jednoduchá a rýchla montáž zásobníka a kolektorov vrátane ich prepojenia a elektroinštalácie
• nenáročnosť na priestor - systém nevyžaduje ďalšie komponenty, ako napr expanznú nádobu alebo odvzdušňovacie prvky atď

Podmienky inštalácie

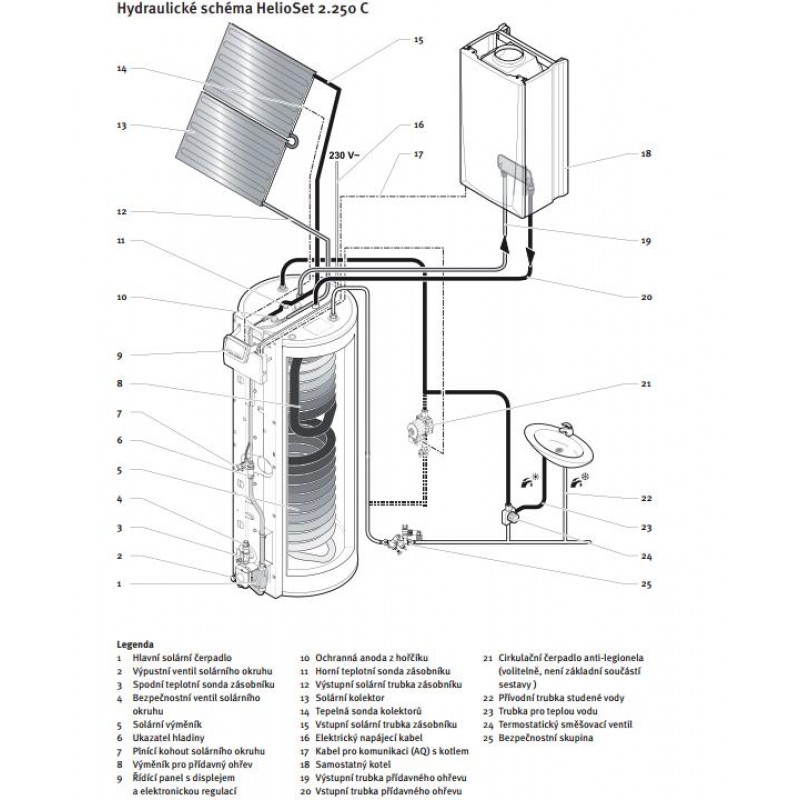

Pre prepojenie zásobníka so solárnymi kolektormi sú určené solárne trubice 2 v 1 s tepelnou izoláciou a kolektorovým čidlom (originálne príslušenstvo Protherm). Dráha trubíc musí dodržiavať konštantný sklon aspoň 4% (4cm / m). Protisklon by zabraňoval úplnému vyprázdňovanie kolektorov. Solárne kolektory musia byť nainštalované vyše než samotný zásobník. Celková dĺžka trubiek medzi kolektorom a zásobníkom (L1 + L2 + L3) nesmie prekročiť 40 m (20 m tam + 20 m späť). Maximálna výška vedenie medzi zásobníkom a kolektormi je 8,5 m (po doplnení sadou prídavného
čerpadla až 12 m).

Integrovaná solárna regulácia - riadiaca jednotka
• riadenie solárneho čerpadla na základe rozdielu teplôt v zásobníku a solárnych kolektoroch
• časové riadenie dohrievanie zásobníka (AQ *)
• V čase behu solárneho okruhu je dočasne zamedzený dohrev zásobníka dodatočným kotlom (AQ *)
• Funkcia "Párty" pre rýchly ohrev zásobníka mimo časového programu nahrievanie zásobníka (AQ *)
• Jednorázový dohrev zásobníka mimo časový program nahrievanie zásobníka (AQ *)
• Funkcia "Prázdniny" (vypnutie ohrevu zásobníka v nastavenom období) (AQ *)
• Anti-legionellová ochrana zásobníka

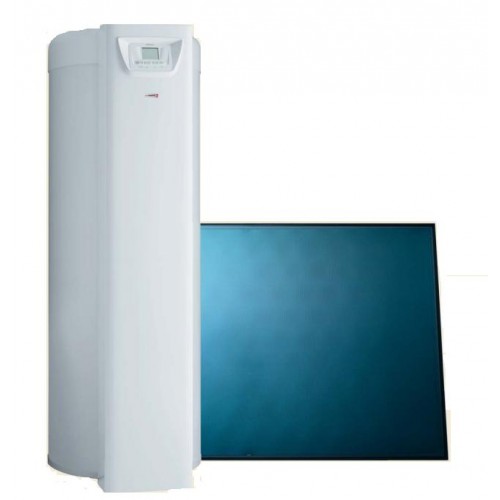

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
