OPOP Black Star 30 kW teplovodný kotol na pelety

Popis

OPOP Black Star 30 kW teplovodný kotol na pelety

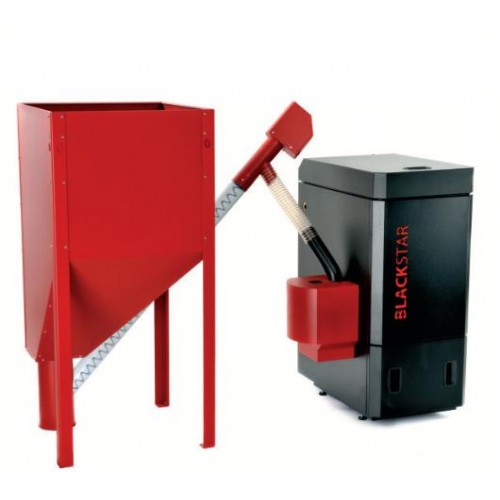

Zostava BlackStar 30: Plne automatický oceľový kotol na drevené pelety, dodávaný ako komplet kotol + peletový horák + riadiaca jednotka + podávač peliet o dĺžke 2 metre + násypka pre 220 ??kg peliet.
Menovitý výkon 26,6 kW, 3. emisná trieda podľa EN 303-5. Automatický a ekologickú prevádzku spolu s minimálnymi nárokmi na obsluhu radí kotla BLACK STAR medzi najlepšie peletové kotle na trhu.

Technické parametre:
Maximálny výkon: 30 kW
Minimálny výkon: 2 kW
Záručná palivo: drevné pelety 6-8 mm
Účinnosť kotla: 92%
Priemerná spotreba paliva: 1,6 - 5,63 kg / h
Vodný objem kotla: 45l
Prevádzkový ťah komína: 15-20 Pa
Maximálny pracovný tlak vody: 2 bar
Maximálna teplota vykurovacej vody: 85
Minimálna teplota vratnej vody: 65
Maximálny elektrický príkon / napätie: 50 W / 220 V
Hmotnosť: 230 kg

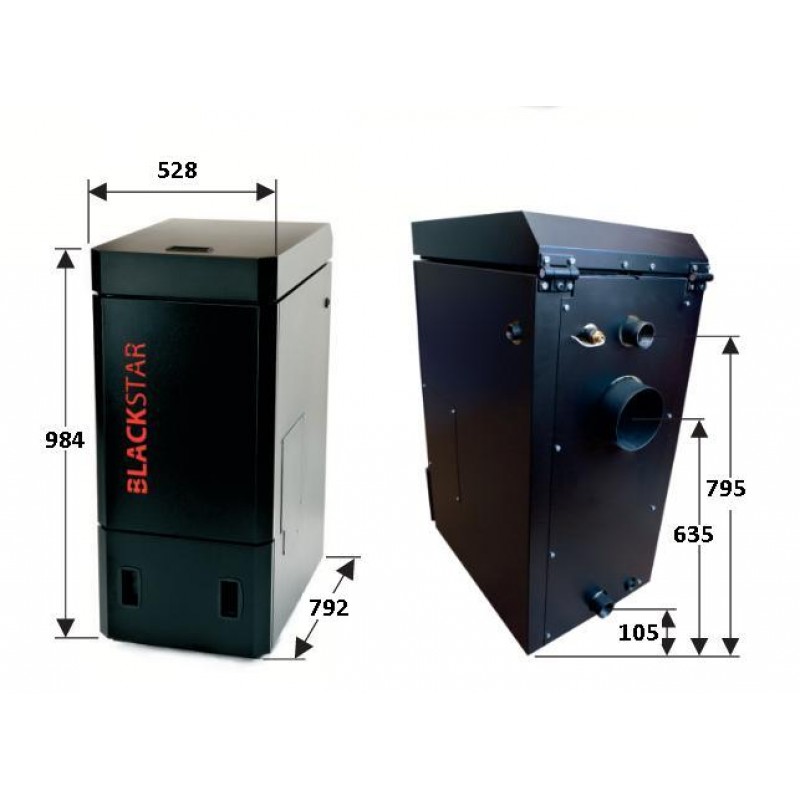

rozmery
Výška kotla: 984 mm
Šírka kotla: 528 mm
Hĺbka kotla: 792 mm
Umiestnenie dymovodu od zeme na stred vyústenie: 635 mm
Umiestnenie nátrubku vstupnej vody od zeme na stred vyústenie: 105 mm
Umiestnenie nátrubku výstupnej vody od zeme na stred vyústenie: 795 mm
Pripojovacie nátrubky: 5/4 "DN
Priemer dymovodu: 150 mm

Prednosti peletových kotlov Black Star:

Automatickú prevádzku na drevené pelety - je umožnený tým, že spolu s kotlom a peletovým horákom je súčasťou zostavy dostatočne veľká násypka (zásobník) na pelety, podávač samočinne zásobujúce horák peletami z násypky a riadiaca jednotka pre zladenie tejto činnosti. Ručné zásahy do takejto prevádzky kotla sa obmedzujú na frekvencii "raz za viac dní" (presný údaj záleží na konkrétnych podmienkach prevádzky.
Úsporný a ekologický charakter vykurovanie
Jednoduchá údržba a čistenie kotla
Možnosť ovládania prostredníctvom PC
Možnosť umiestniť horák pri inštalácii z ľavej alebo pravej strany kotla podľa požiadavky zákazníka, kotol je vyrábaný ako univerzálny
nerezový horák
automatické zapaľovanie
Nízka spotreba elektrickej energie
moderný dizajn
Malé rozmery a hmotnosť kotla

Charakteristika kotla:
Kotol BLACK STAR je určený pre spaľovanie drevených peliet 6 - 8 mm, pre vykurovanie rodinných domov a menších objektov. Konštrukcia kotla umožňuje dosiahnuť vysokú účinnosť, nízke emisné hodnoty a nízkej spotreby paliva. Kotol môže byť umiestnený v otvorených alebo uzavretých vykurovacích systémoch.

Technický popis kotla:
Horná časť kotla tvorí prikladacie dvierka, ktoré sú uložené na závesoch a čistiace dvierka, ktoré sú uchytené ku kotlovému telesu pomocou krídlových matíc. Dvierka sú utesnené k telesu kotla tepelnoizolačné šnúrou. Vlastné teleso kotla je zvarené z oceľových plechov. Pri pohľade zhora je rozdelené vodnými prepážkami
Predný priestor za čelnou stenou kotla tvorí spaľovací šachtu, stredná časť tvorí spaľovací priestor a zadný priestor tvorí vratný ťah, kde spaliny prúdia pod spodnú časť poslednej prepážky a stúpajú do dymového hrdla.
Kotol je dodávaný v ľavopravý prevedení, čo znamená, že horák možno ku kotlu pripojiť z ľavej alebo pravej strany kotla. Z výrobného závodu je kotol dodávaný pre pripojenie horáka z ľavej strany, otvor pre pripojenie horáka na pravej strane je uzatvorený zátkou, izoláciou a krytom horákového otvoru.
Steny kotla sú tepelne izolované a prekryté povrchovo upravenými krycími plechmi. Prikladacie, čistiace a popolníkové dvierka sú vyrobené z plechových povrchovo upravených dielcov. Vnútri sú vyložené tepelnou izoláciou. V prednom krycom plechu je osadený tlakomer, ktorý sníma tlak vykurovacej vody vo vnútri kotla.
Vývody pre vstup a výstup vody i dymové hrdlo sú umiestnené na stredovej osi zadnej časti kotla. V hornej časti zadnej steny kotla je umiestnený výstup vykurovacej vody 5/4 "a otvor pre pripojenie snímača tlakomera 1/2". V spodnej časti je spiatočka vykurovacej vody 5/4 "a nátrubok 1/2" pre vypúšťací a napúšťací kohút. Na bočných stranách kotla sú umiestnené nátrubky pre pripojenie havarijného termostatu G1 / 2 ". Do jedného z týchto nátrubkov sa vkladá havarijný termostat, druhý nátrubok je uzavretý zátkou.

Popis horáka:
Najdôležitejšími časťami horáka sú ventilátor, motor vnútorného podávača, vnútorné závitovkový podávač, rošt, Fotosenzor a zapaľovacie špirála. Motor vnútorného podávača otáča šnekovým podávačom, ktorým sú pelety dopravované na rošt horáka. Ventilátor zaisťuje dodávku spaľovacieho vzduchu na rošt. Pre automatické zapálenie peliet je využívaná odporová špirála. Rošt horáka je vyberateľný. Fotosenzor detekuje úroveň svetla, spôsobenú vzniknutým plameňom. Vo chvíli, keď Fotosenzor zaznamená počas zapaľovania svetlo, riadiaca jednotka vypne zapaľovaciu špirálu a kotol prejde do bežného (normálneho) prevádzky. Zapaľovacia špirála je spotrebný tovar a je potrebné ju raz za čas vymeniť. Fotosenzor musí byť udržiavaný čistý, inak bude úroveň zaznamenávaného svetla znížená.

Poznámka: Ako zákazkové prevedenie možno odlišne od štandardnej zostavy dodať upravenú zostavu s inou veľkosťou násypky na pelety (na 300 alebo 350 kg peliet) alebo s dlhším podávačom peliet (3 metre). Cenu a dodaciu lehotu zvoleného zákazkového prevedenia Vám oznámime na vyžiadanie.

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
