KORADO RADIK panelový radiátor typ VK 21 500 / 800 21-050080-60-10

Popis

KORADO doskový radiátor typ VK 21 500 / 800 21-050080-60-10

Model RADIK VK je doskové vykurovacie teleso v prevedení VENTIL KOMPAKT, ktoré umožňuje pravé spodné pripojenie na vykurovaciu sústavu s núteným obehom. Zo zadnej strany sú privarené dve horné a dolné príchytky, radiátory o dĺžke 1800 mm a dlhšie majú navarené šesť príchytiek.

Parametre:
Výška: 500 mm
Dĺžka: 800 mm

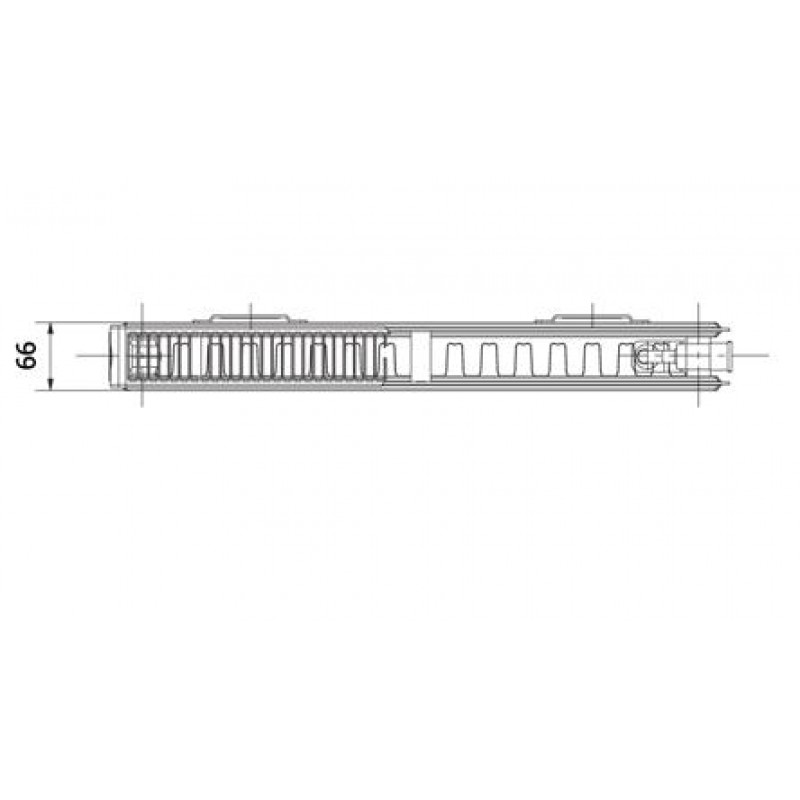

Hĺbka: 66 mm
Pripojovacie rozteč: 50 mm
Pripojovací závit: 6 x G1 / 2 "vnútorný
Najvyšší prípustný prevádzkový pretlak: 1,0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C
Pripojenie vykurovacieho telesa: pravej spodnej
Menovitý tepelný výkon: 894W (75/65/20 ° C), 1138 W (90/70/20 ° C)

Cena je vrátane uchytenia.

Pripojovacie armatúry:
Moderne koncipovaná vykurovacia sústava predpokladá inštaláciu armatúr, ktoré zabezpečia uzavretie vykurovacieho telesa na strane vstupnej a výstupnej vody a popr. i vypustenie či napustení vykurovacieho telesa teplonosnou látkou bez prerušenia prevádzky vykurovacej sústavy. Voľba armatúr s ohľadom na uvedené požiadavky je závislá od materiálu rozvodného potrubia:
meď alebo presná tenkostenná oceľ, plast alebo kombinácia plast-kov-plast - použiť kompaktný pripojovacie armatúru s roztečou 50 mm s redukciou G 1 / 2 na G 3 / 4 osadenou príslušnými zvernými šróbeniami podľa materiálu a rozmerov pripojovacieho potrubia
čierne oceľové rúrky s rúrkovým závitom - použiť 2 ks uzatváracieho skrutkovania.

Termostatické hlavice:
Pre nastavenie a reguláciu požadovanej teploty vzduchu vo vykurovanej miestnosti je nevyhnutné, aby na vykurovacie telesá v prevedení VENTIL KOMPAKT bola osadená termostatická hlavice. Pre priamu montáž je možné použiť iba termostatické hlavice s pripojovacím závitom M 30 x 1,5. Pre základnú orientáciu predkladáme základné typy od jednotlivých výrobcov pôsobiacich na slovenskom trhu. Pre informácie o ďalšom sortimente kontaktujte priamo výrobca alebo ich zástupca na slovenskom trhu.

Tlaková strata
U dvojrúrkové vykurovacej sústavy pre správnu funkciu vykurovacích telies je potrebné stanoviť výpočtom a uviesť v projektovej dokumentácii stupeň prednastavenia ventilu. Pri realizácii vykurovacej sústavy musí byť montážnou firmou rešpektovaný.

U jednorúrkové vykurovacej sústavy je nutné ventil nastaviť na stupeň 6. Pre nastavenie požadovaného hmotnostného prietoku vykurovacím telesom odporúčame použiť kompaktný pripojovacie armatúru, ktorá má pevne nastavený alebo má nastaviteľný podiel zatekaniu teplonosnej látky do vykurovacieho telesa

Všeobecné údaje
RADIK sú oceľové doskové vykurovacie telesá s prirodzeným prúdením vzduchu okolo ich prestupné plochy. Sú vyrábané v jednoduchom, zdvojenom alebo troch doskovom prevedení. Základné prestupové plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanáliky. Pre zvýšenie tepelného výkonu je u niektorých typov na vnútornú stranu dosky privarená prídavná prestupný plocha.Deska je vyrobená z dvoch výliskov z oceľového plechu, ktoré sú v mieste vertikálnych prelisov spojené bodovými a po obvode švovými zvary. Je použitý oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá triede FePO1 podľa EN 10130 a EN 10131.Přídavná prestupný plocha je tvarovaná z oceľového plechu a je bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie veľmi priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy vykurovacieho telesa.
