Kermi B20-R kúpeľňový radiátor 1174 x 740 mm, zaoblený, biela LR0101200752XXK

Popis

Kermi B20-R kúpeľňové vykurovacie teleso 1174 x 740 mm, zaoblené, biela LR0101200752XXK

Kúpeľňové vykurovacie teleso elegantného tvaru pre vysoký požiadavka na dizajn za priaznivú cenu. S vertikálnymi rúrkami v profile D (40 x 30 mm) a ľahko zaoblenými priečnymi rúrkami (priemer 20 mm)

Dodávané kompletne na montáž vrátane upevňovacej sady a odvzdušňovacieho ventilu.

Výhody výrobku:
- Kompaktné vykurovacie teleso pre teplovodné vykurovanie
- Spodná pripojenie, rozteč pripojenie podľa stavebnej dĺžky
- Možnosť prevádzky prídavného elektrického vykurovania, vykurovaciu tyč nie je možné namontovať dodatočne
- Zinkové povlakovanie

Obsah dodávky:
Montážna sada je priložená, spĺňa triedy požiadaviek 1 a 2 podľa smernice VDI 6036. Trieda požiadaviek 3 je možná na vyžiadanie. Na mieste montáže je nutné skontrolovať dostatočnú nosnosť stavebného materiálu steny. Všetky viditeľné časti upevnenie vo farbe vykurovacieho telesa

Pripojenie: 2 x G 1/2 "vnútorný závit smerom nadol, rozteč pripojenie podľa stavebnej dĺžky,
prívod možný vľavo alebo vpravo. Vhodné pre jednotrubkový systém.
Odvzdušnenie: G 1/2 "hore, vľavo
Prevádzkový tlak: max. 10 bar
Skúšobný tlak: 13 bar
Prevádzkové podmienky: Teplá voda do 110 ° C, Možnosť prídavného elektrického vykurovania
(max. vstupná teplota prívodu 80 ° C). Elektrickú vykurovaciu tyč nemožno dodatočne namontovať, pretože sa z dôvodu použitia potrebného T-kusu zmení pozície pripojenia.

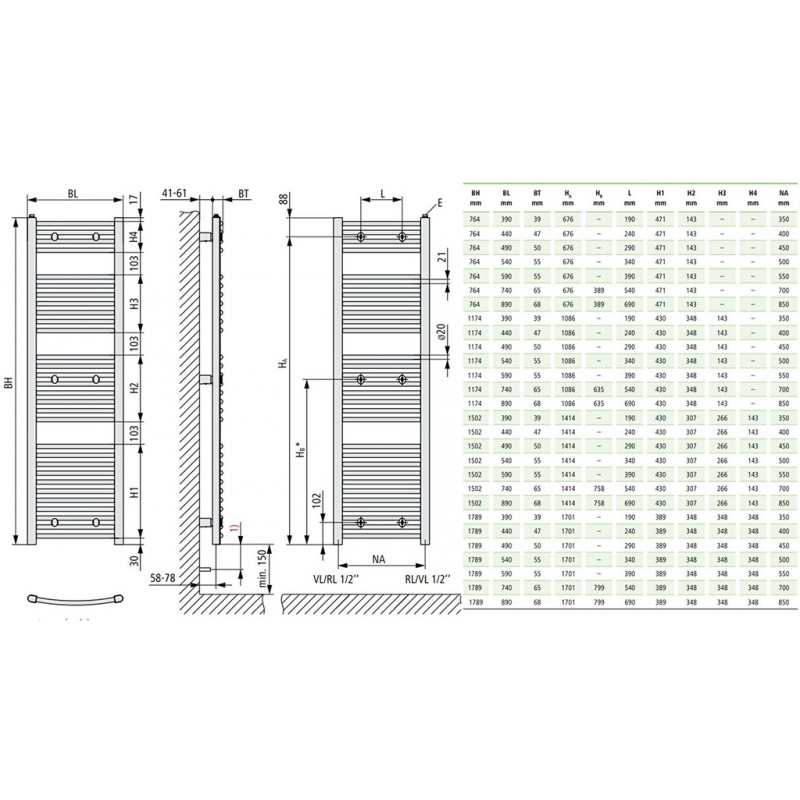

Rozmery:
Stavebná výška (BH): 1174 mm
Stavebná dĺžka (BL): 740 mm
Stavebná hĺbka (BT): 65 mm
Rozteč pripojenia (NA): 700 mm
Vzdialenosť upevnenie k spodnej hrane pripojovacieho závitu (H): 1090 mm
Spodný blok trubiek (H1): 476 mm
Blok trubiek (H2): 324 mm
Blok trubiek (H3): 134 mm
Blok trubiek (H4):
Vzdialenosť upevňovacích otvorov (L): 540 mm
Obsah vody: 6,80 l
E: odvzdušnenie

Exponent vykurovacieho telesa: 1,2280 n

Tepelný výkon:
E-sada: 800 W
75 / 65-20 ° C: 753 W
70 / 55-20 ° C: 611 W
55 / 45-20 ° C: 399 W
70 / 55-24 ° C: 540 W
55 / 45-24 ° C: 334 W

Prevedenie: zaoblené
Farebné prevedenie: biela RAL 9016

Vzdialenosť spodnej hrany vykurovacieho telesa k podlahe min. 150 mm.
Táto vzdialenosť by sa podľa optických hľadísk mala prispôsobiť pomerom v miestnosti.

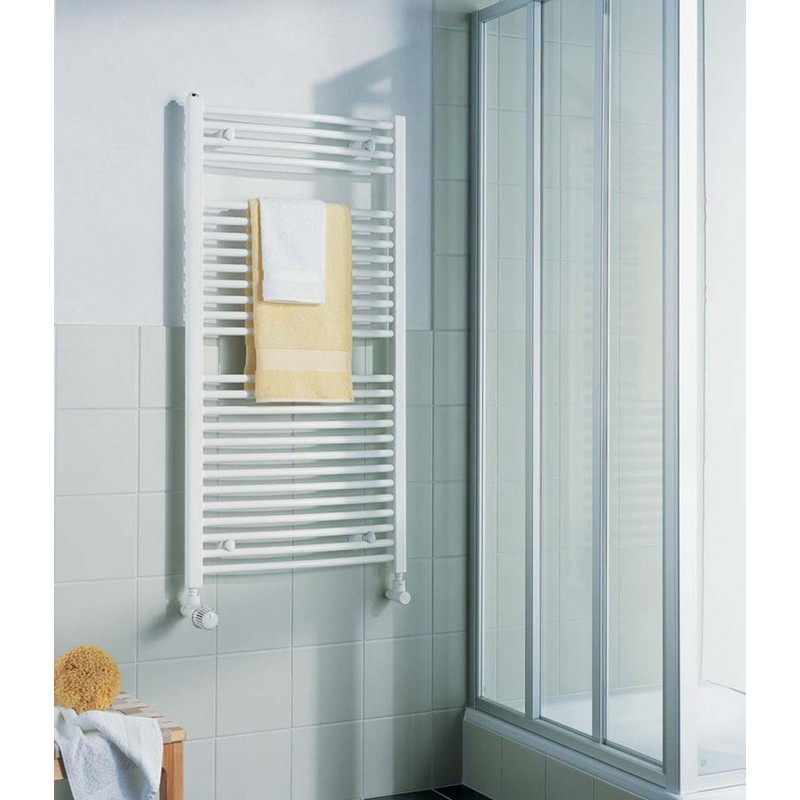

ilustračné foto

Vlastnosti

Parametry
Typ pripojenia	boční
Profil	prehnutá trubka
Farba	biela
Výška	1169 mm
Šírka	740 mm
Elektrický	NIE
Designový	NIE
Kombinované vykurovanie	ÁNO
