HEIMEIER V-exact II DN 20-3/4" radiátorový ventilrohový 3711-03.000

Popis

  Telesá termostatických ventilov V-exact II sa používajú v
  dvojrúrkových vykurovacích systémoch s teplovodným čerpadlom s
  normálnym až vysokým teplotným rozpätím. Integrované plynulé
  precízne nastavenieumožňuje presné hydraulické vyváženie s cieľom
  poskytnúť všetkým spotrebiteľom prietok teplej vody podľa ich
  výkonových požiadaviek.Ventil má veľký rozsah prietoku a vyniká
  optimalizovanou hlučnosťou a veľmi nízkymi toleranciami prietoku
Oblasť použitia:
- Vykurovacie a chladiace systémy
Funkcie:
- Regulácia
- Plynulé nastavenie
- Uzatváranie

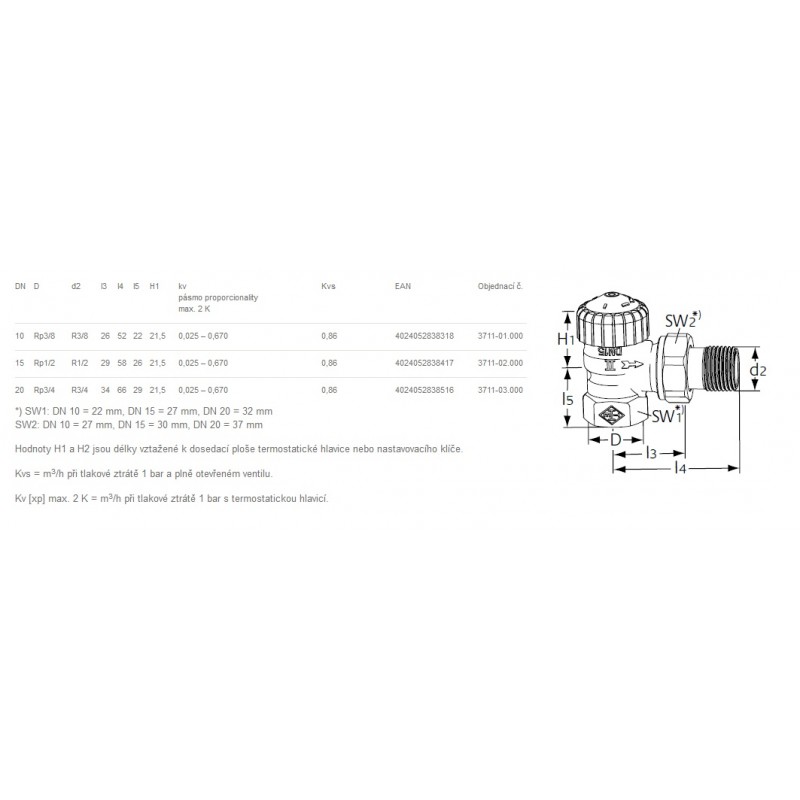

Rozmery: DN 20-3/4"
Tlaková trieda: PN 10
Teplota:
- Max. prevádzková teplota: 120°C,s ochranným viečkom alebo
  pohonom 100°C,
- Min. prevádzková teplota: -10°C.
Materiál:
- Teleso ventilu: Bronz odolný korózii
- O-krúžky: EPDM
- Kužeľka ventilu: EPDM
- Spätná pružina: Nehrdzavejúca oceľ
- Vložka ventilu: Mosadz, PPS (polyfenylsulfid) a SPS (syndiotaktický
  polystyrén).
- Kompletnú termostatickú vložku je možné vymeniť pomocou
  montážneho nástroja HEIMEIER bez vypúšťania systému.
- Vreteno: Vreteno z Niro ocele s dvoma tesniacimi O-krúžkami.
Povrchová úprava:
- Telo ventilu a skrutkovania.
Označenie:
- THE, kód krajiny, šípka smeru prietoku, DN označenie KEYMARK.
- Označenie II+.
- Biele ochranné viečko.
Norma:
Telesá ventilov spĺňajú nasledujúce požiadavky:
- Certifikát KEYMARK a testy podľa normy DIN EN 215, séria D.
- „veľmi rozšírená verzia“ a „štandardná verzia“ špecifikácie FW 507,
  ktorú vypracovala Arbeitsgemeinschaft Fernwärme (AGFW)
  (Pracovná skupina pre diaľkové vykurovanie).
Pripojenie potrubí:
- Teleso ventilu je vyrobené z mosadze a určené na pripojenie k
  potrubiu so závitom, v kombinácii s kompresným skrutkovaním
  potom k medeným alebo presným oceľovým rúrkam alebo
  viacvrstvovým rúrkam (iba DN 15).
- Verzia s vonkajším závitom v spojení s príslušnými zvernými
  spojkami umožňuje pripojenie k plastovej rúre.
- Verzie s lisovacím spojom Viega (15 mm) s SC-Contur sú vhodné pre
  medené,nerezové Viega Sanpress a oceľové rúry Prestabo.
Pripojenie k termostatickej hlavici a pohonu: HEIMEIER M30x1,5

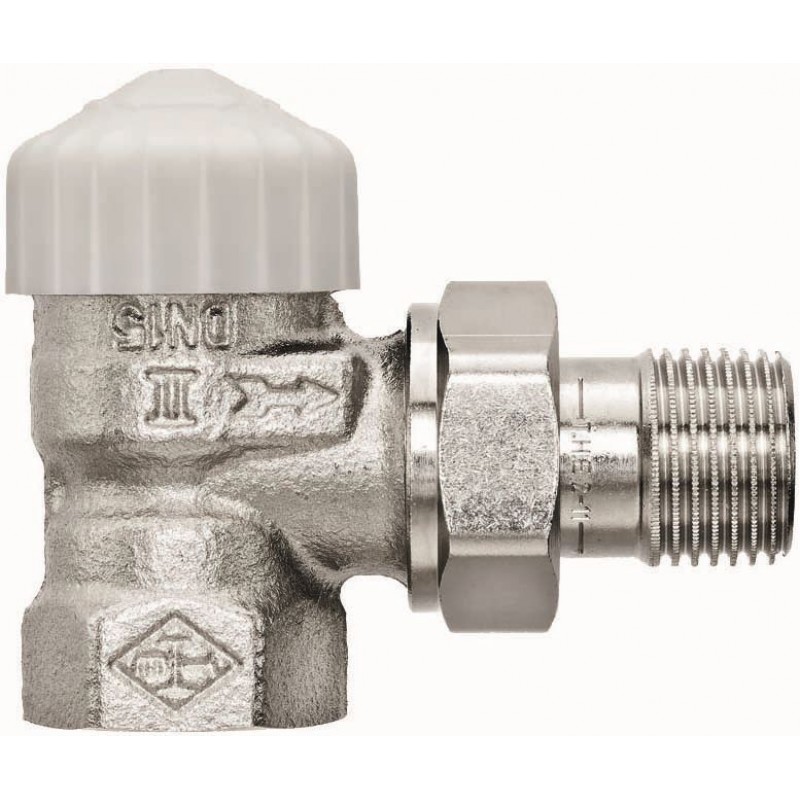

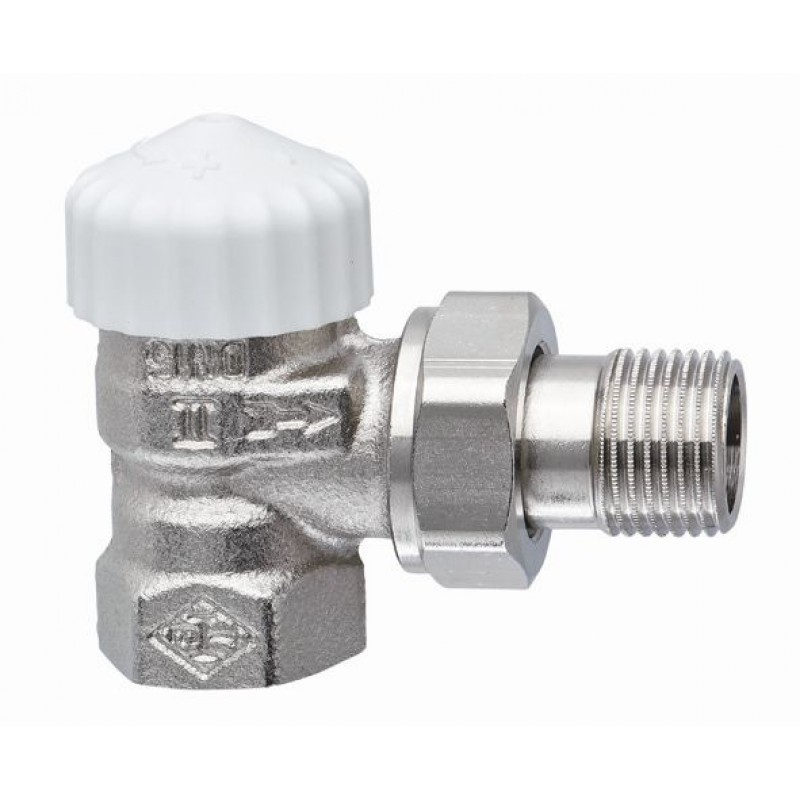

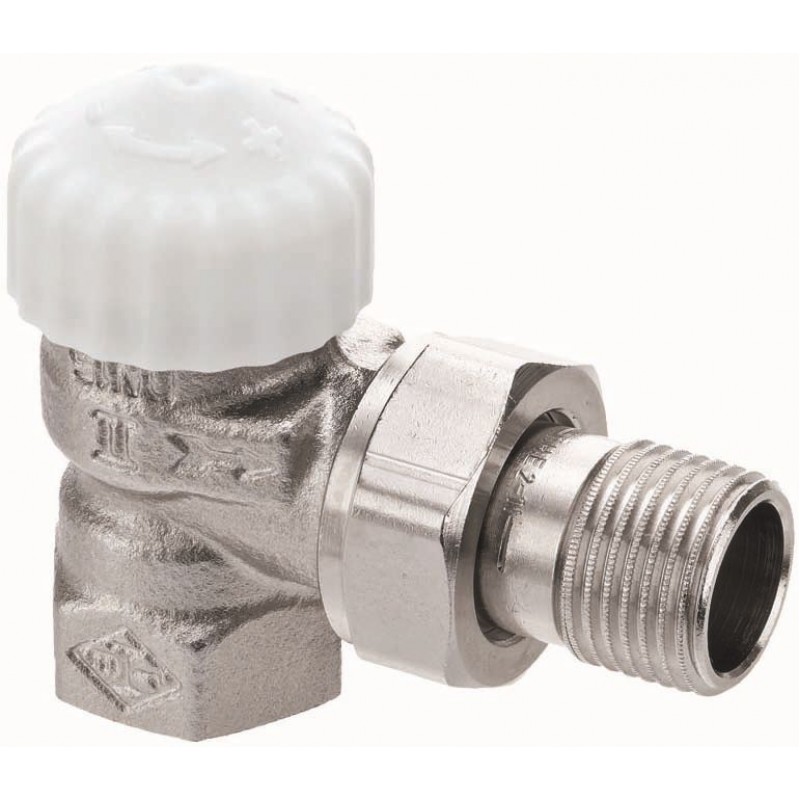

ilustračné foto
