HEIMEIER E-Z Ventil DN 15 (1/2") rohový, jednotrubková s. 3877-02.000

Popis

HEIMEIER radiátorový ventil E-Z rohový, jednotrubková s. 3877-02.000

DN 15 (1/2 ")
Prevedenie: jednorúrková sústava

Pre jedno- a dvojrúrkové vykurovacie sústavy
EZ ventil s ponornou rúrkou je určený pre jednobodové pripojenie vykurovacích rebríkov, druhý koniec zostáva voľný napr. Pre elektrickú vykurovaciu tyč. Rozteč pripojenie rúrok je 50 mm.

Technický popis

Ventil EZ pre jednobodové pripojenie vykurovacích telies je zhotovený z nehrdzavejúceho poniklovaného bronzu. Vyrába sa v rohovom aj priamom prevedení pre jedno i dvojrúrkové sústavy. U prevedenia pre jednorúrkové sústavy je súčiniteľ zatekania do telesa pevne nastavený na 35%.
Ventil EZ možno osadiť všetkými termostatickými hlavicami a servopohonmi IMI Heimeier. Vreteno ventilu z nerez ocele je opatrené dvoma tesniacimi O-krúžkami. Vonkajší O-krúžok a celý vrchný diel je možné vymeniť za prevádzky sústavy.
Uzavretie spiatočky sa vykonáva šesťhranným kľúčom 8 mm (SW 8). V prípade EZ ventilu pre dvojrúrkové vykurovacie sústavy plnia uzatváracie kolok tiež funkciu kolky pre prednastavenie.
Kolok je utesnená EPDM O-krúžkom.
Pripojovací závit ventilu G3 / 4 "odpovedá zvieracím pripojením pre medené, plastové, presné oceľové alebo viacvrstvové rúrky. Použiť je nutné výhradne príslušne označené zverné šróbenia IMI Heimeier (označené napr. 15 THE).
Max. prípustná prevádzková teplota 120 ° C.
Max. menovitý tlak 10 bar.

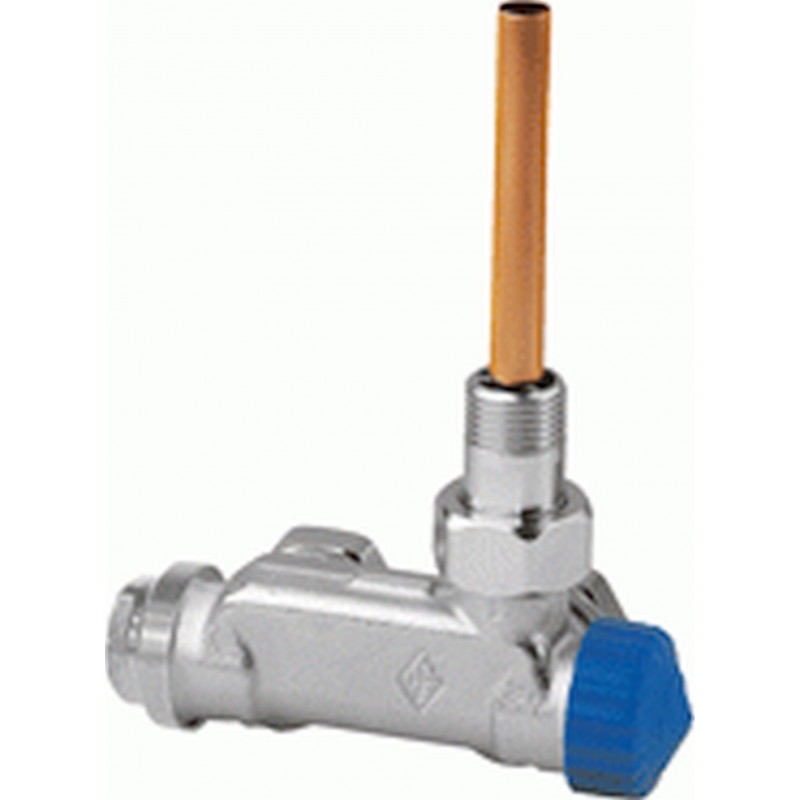

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
