HEIMEIER pripojovací závit VEKOLUX 3/4 "priamy, vonkajší, jednorúrový 0536-50.000

Popis

HEIMEIER pripojovací závit VEKOLUX 3/4 "priamy, vonkajší, jednorúrový 0536-50.000

Pripojovací závit vykurovacieho telesa VK

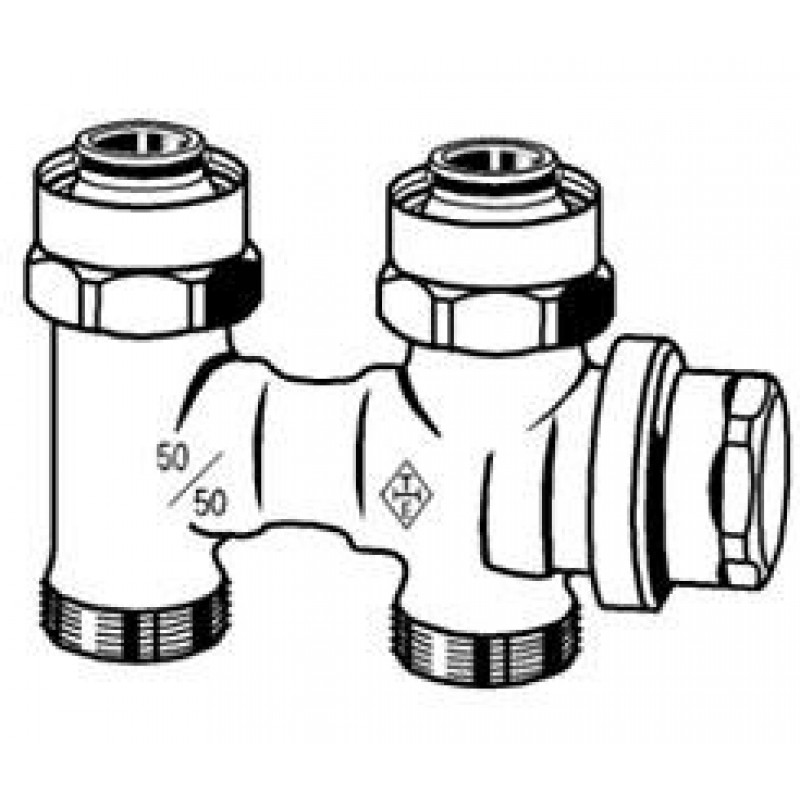

Jednorúrková sústava (značené na telese ventilu v pomere 50/50)
G 3/4 vonkajší závit na vykurovacom telese
Kv: 1,27
Kv / Kvs = m3 / h pri tlakovej strate 1 bar.
Celkom s vykurovacím telesom osadeným ventilovými vložkami IMI Heimeier s presným prednastavením a termostatickou hlavicou pri nastavenom súčiniteli zatekaniu do vykurovacieho telesa 50%.

Pripojovacie šróbenie Vekolux s vypúšťaním je určené pre pripojenie doskových vykurovacích telies s integrovanou ventilovou vložkou so spodným pripojením s R1 / 2 vnútorným alebo G3 / 4 vonkajším závitom. Priame i rohové prevedenie je k dispozícii pre dvojrúrkové aj jednorúrkové sústavy.

Popis:

Pripojovacie šróbenie Vekolux slúži na pripojenie vykurovacieho telesa so spodným pripojením k vykurovacej sústave, k jeho uzatváranie, vypúšťanie a napúšťanie.
Šróbenie je vybavené vretenom pre súčasné uzavretie prívodného aj spätného potrubia a do vretena integrovaným vypúšťaním ventilom. Všetky funkcie možno ovládať univerzálnym kľúčom IMI Heimeier.
Šróbenie sa vyrába v rohovom a priamom prevedení pre jednorúrkové i dvojrúrkové vykurovacie sústavy s pripojením k vykurovaciemu telesu vnútorným závitom R1 / 2 alebo vonkajším závitom G3 / 4.

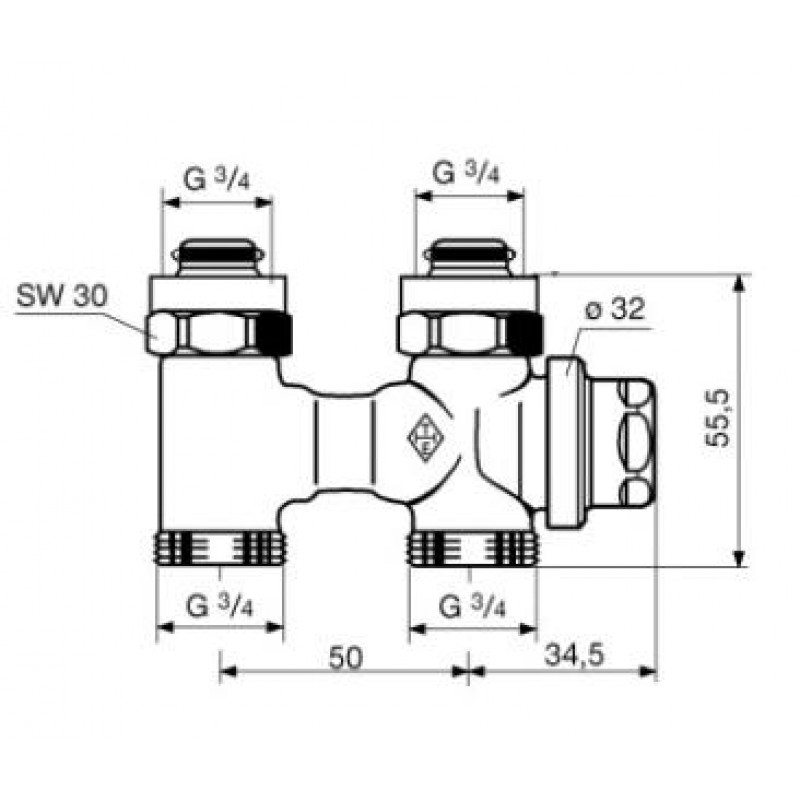

Rozteč pripojenie je 50 mm.Speciální prevlečné matice a pružné plošné tesnenie umožňujú vyrovnať nepresnosti až 1,0 mm a docieliť tak montáže bez pnutia.
Vreteno a kolok sú utesnené pomocou O-krúžkov z EPDM - gumy.
Teleso šróbenie je z poniklovaného nehrdzavejúceho bronzu, prevedenie pre jednorúrkové sústavy má špeciálnu geometriu s definovaným pomerom zatekania.
Pripojovací závit ventilu G3 / 4 zodpovedá zvieracím pripojením pre medené, plastové, presné oceľové alebo viacvrstvové rúrky.
Použiť je nutné výhradne príslušne označené zverné šróbenia IMI Heimeier (označené napr. 15 THE).
V kombinácii s krytkou šróbenie vytvára pohľadovo veľmi vydarené pripojenie vykurovacieho telesa.
Max. prevádzková teplota 120 ° C, s krytkou 90 ° C.
Max. prevádzkový tlak 10 bar.

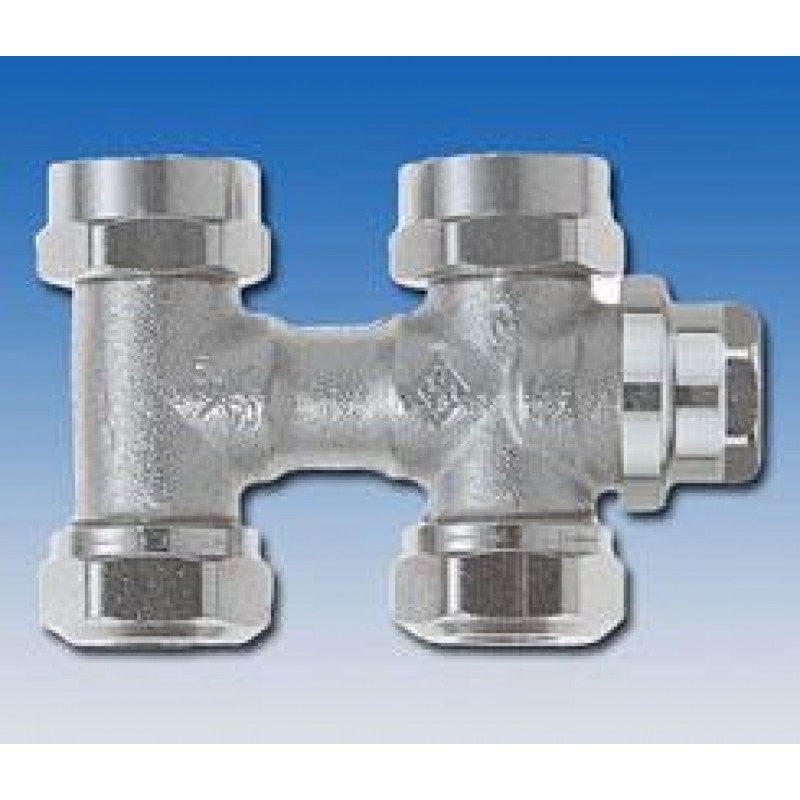

ILUSTRAČNÉ FOTO
