HEIMEIER pripojovací závit VEKOLUX 1/2 "priamy, vnútorný, dvojrúrkový 0530-50.000

Popis

  Dvojitá pripojovacia armatúra Vekolux je určená na montáž pre
  vykurovacie telesá VK s integrovanými ventilovými vložkami s
  vnútorným závitom Rp1/2 a vonkajším závitom G3/4. Samotesniace
  pripojenie uľahčuje inštaláciu armatúry na vykurovacie teleso.
  Modely v rohovom a priamom vyhotovení, každý určený pre jedno- a
  dvojrúrkové systémy, znamenajú, že pripojovaciu armatúru možno
  použiť mnohými rôznymi spôsobmi
Oblasť použitia:
- Dvoj- a jedno-rúrkové vykurovacie systémy
Funkcie:
- Vreteno na paralelné uzatvorenie prívodného a vratného potrubia v
  jednom úkone.
- Kompletné vypustenie vykurovacieho telesa cez prívod a spiatočku
  súčasne.
- Nastavenie pomeru zatekania do vykurovacieho telesa (jednorúrkový
  systém).
- Ovláda sa nastavovacím alebo univerzálnym kľúčom. Pozri
  príslušenstvo.
- Rozmery: DN 15
- Tlaková trieda: PN 10
Teplota:
- Max. prevádzková teplota: 120 °C, s krytom 90 °C.
- Min. prevádzková teplota: –10 °C
Materiál:
- Teleso ventilu: Bronz odolný korózii.
- O-krúžky: EPDM
- Vložka ventilu: Mosadz, PPS (polyfenylsulfid) a SPS (syndiotaktický
  polystyrén)
- Vreteno: PPS s tesniacim O-krúžkom
Povrchová úprava:
- Telo ventilu a armatúry sú poniklované.
Označenie: THE

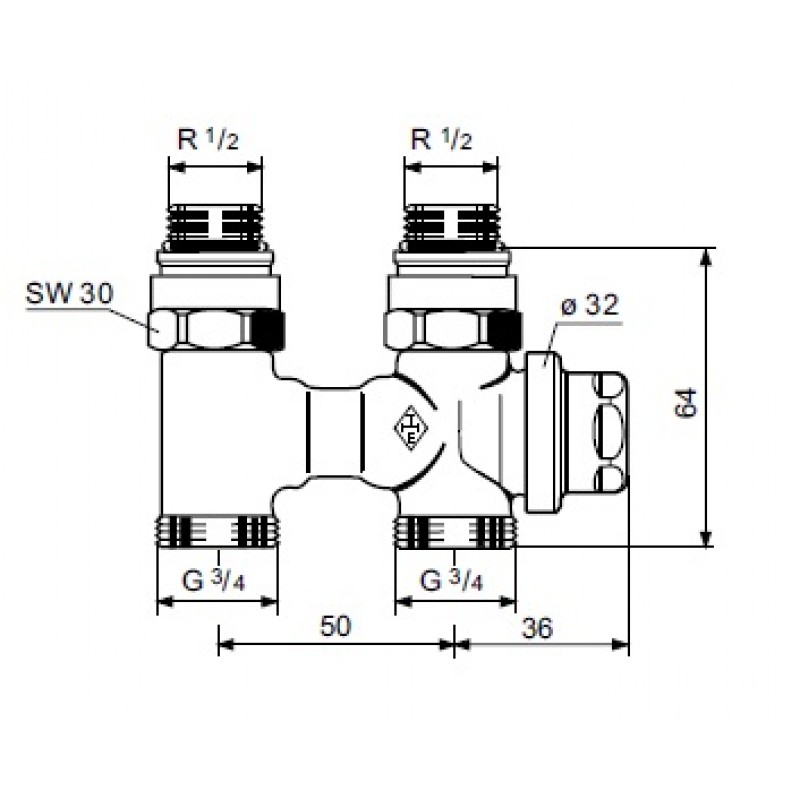

Pripojenie k radiátoru:
- Adaptéry pre R1/2 a G3/4 podľa normy EN 16313 (Eurokonus), na
  pripojenie k vykurovaciemu telesu.
- Rozstup spojov je 50 mm.
- Kompenzácia tolerancie ±1,0 mm so špeciálnymi prevlečnými
  maticami a flexibilným systémom plochého tesnenia pre montáž bez
  pnutia.
Pripojenie potrubí:
- G3/4 vonkajší závit podľa normy EN 16313 (Eurokonus) pre
  kompresné armatúry pre plastové, medené, presné oceľové a
  viacvrstvové potrubia

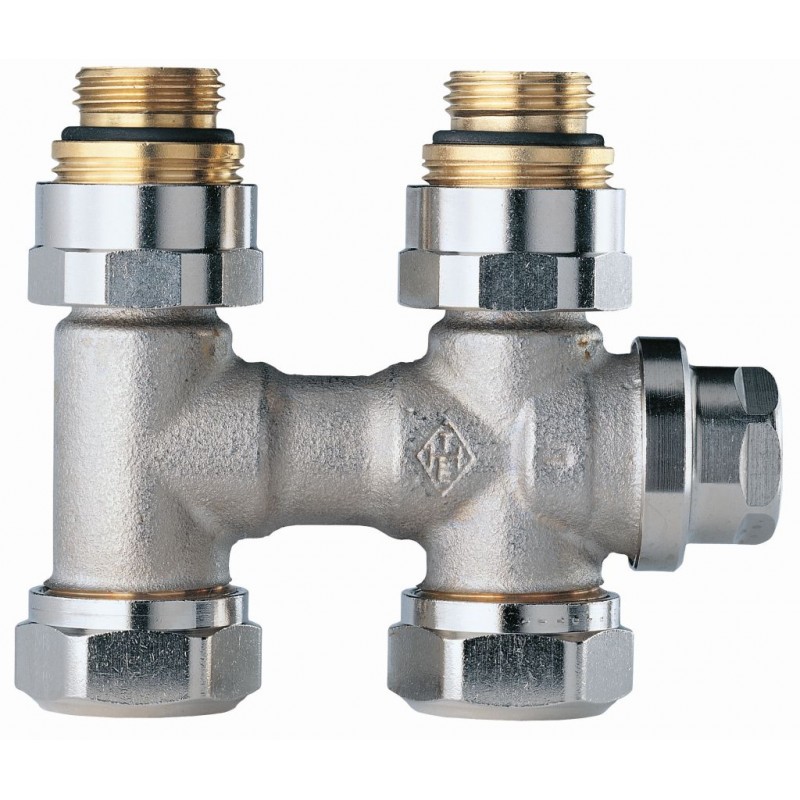

  ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
