HEIMEIER Multibox K-RTL s termost. ventilom a obmedzovačom teploty, biely 9301-00.800

Popis

HEIMEIER Multibox K-RTL s termost. ventilom a obmedzovačom teploty, biely 9301-00.800

Farba: Kryt a termostatická hlavica biela (RAL 9016)

Individuálne priamočinná regulácia okruhov podlahového vykurovania

Multibox je určený pre reguláciu podlahového alebo stenového vykurovania alebo pre kombináciu podlahového vykurovania a vykurovanie vykurovacími telesami. Kryt umožňuje korekciu montážne pozície v rozsahu 6 ° na každú stranu. Uchytenie krytu je skryté. Farebné prevedenie v bielej farbe alebo chróm. Základné box možno ľahko upevniť do rôznych stavebných konštrukcií a kompenzovať hĺbku uloženia v rozmedzí do 30 mm.

Technický opis

Použitie:
Pre vykurovací sytémy, podlahové a stenové vykurovanie, kombinované okruhy s vykurovacími telesami.

Funkcie:

Multibox K:
Individuálna regulácia podľa teploty v miestnosti
Nastavenie (V-exact II)
Uzatváranie
Odvzdušnenie

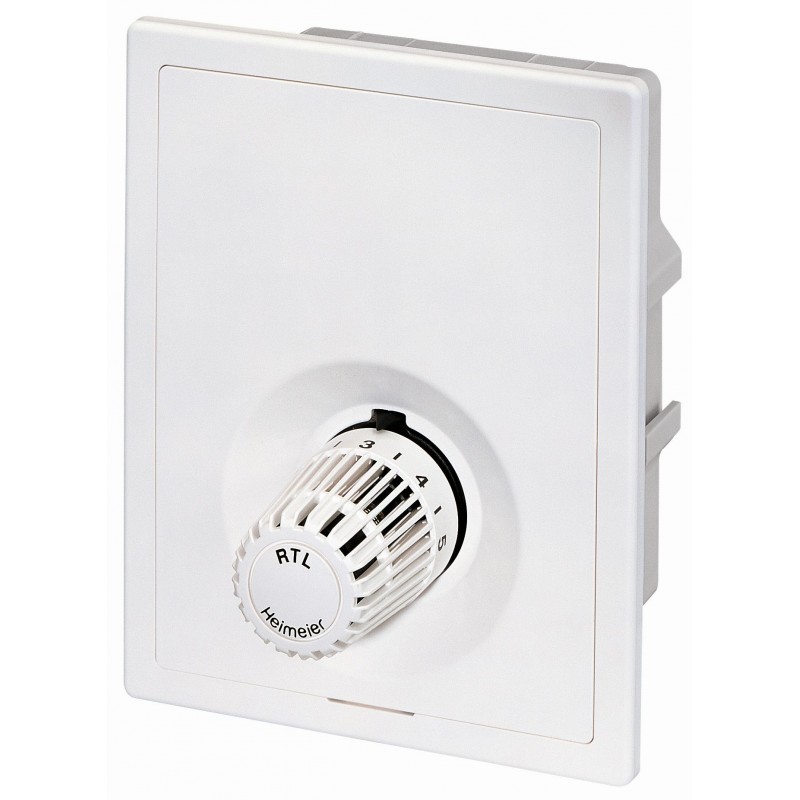

Multibox RTL:
Individuálna regulácia podľa max. Teploty spiatočky
Nastavenie
Uzatváranie
Odvzdušnenie

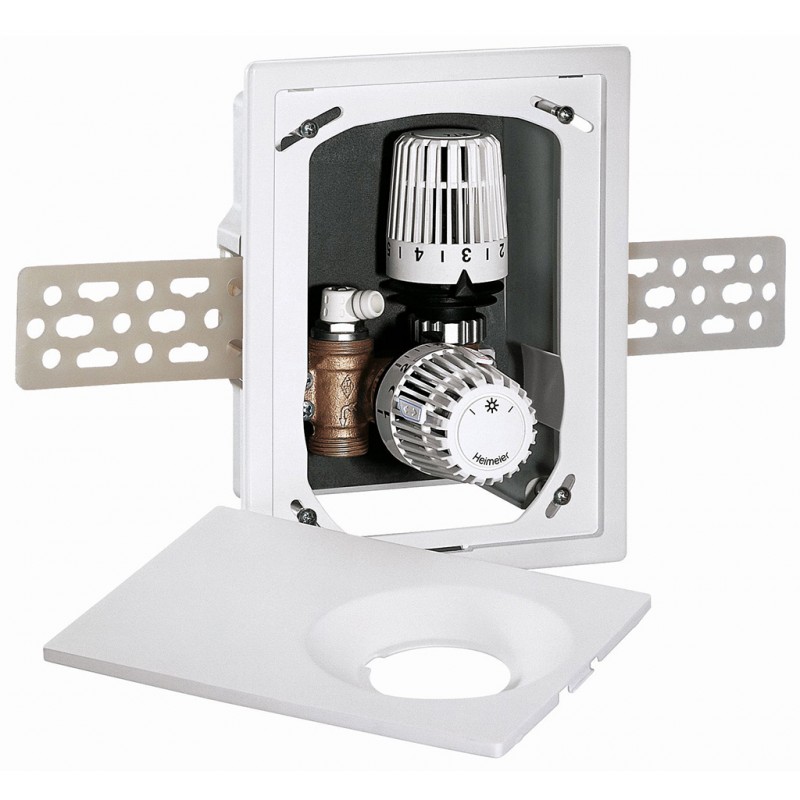

Multibox K-RTL:
Individuálna regulácia podľa teploty v miestnosti a max. Teploty spiatočky
Nastavenie (V-exact II)
Uzatváranie
Odvzdušnenie

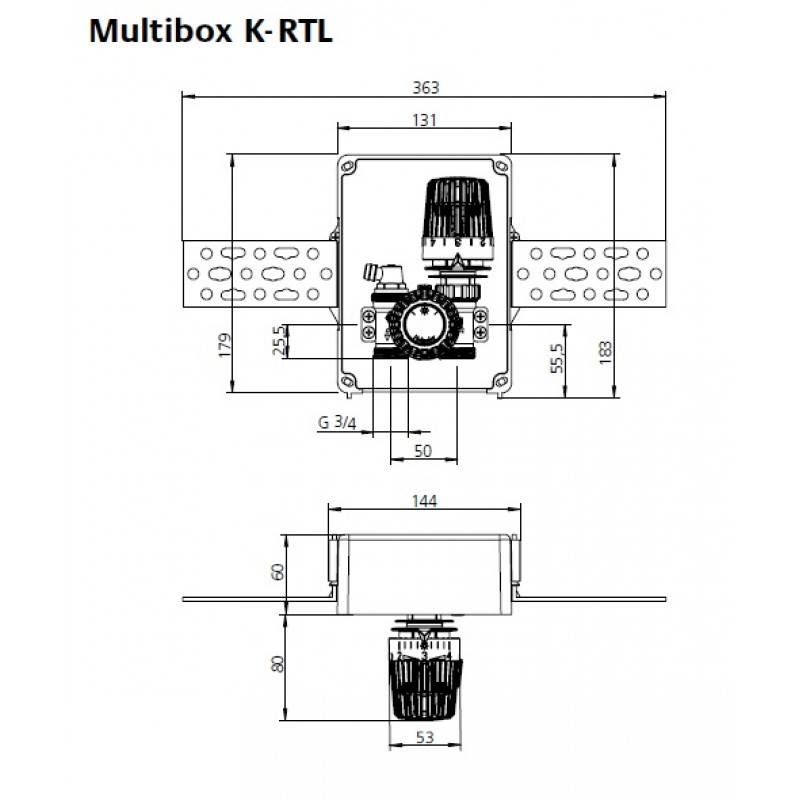

Rozmery:
Teleso ventilu DN 15.
Hĺbka montážne skrine je 60 mm.
Flexibilné inštaláciu umožňuje variabilné vzdialenosť medzi montážne skriňou a krytom (až do 30 mm).
Vymedzovacie skrutky navyše dovoľujú korekciu odchýlky od zvislej montáže v rozsahu až do 6 ° na každú stranu.
Viď. Rozmery.

Tlaková trieda:
PN 10

Rozsah nastavenia:
Termostatická hlavica K: 6 ° C až 28 ° C
Obmedzovač teploty spätnej teplonosnej látky (RTL): 0 ° C až 50 ° C
Teplota:
Maximálna prevádzková teplota: 90 ° C
Minimálna prevádzková teplota: 2 ° C
U všetkých prevedení Multibox je nutné vopred skontrolovať a prípadne upraviť teplotu prívodnej teplonosnej látky tak, aby vyhovovala hygienickým a bezpečnostným predpisom pre podlahové vykurovanie.
Viď. Informácie!

Materiál:
Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžky. Vonkajší O-krúžok je možné vymeniť pod tlakom.
Plastické časti z ABS a PA.
Teplotný snímač: termostatická hlavica K s kvapalinovým čidlem.Omezovač teploty spiatočky RTL plnený roztiahnuteľným médiom.

Povrchová úprava:
Všetky varianty sú dodávané s krytom a viditeľnou stupnicou nastavovaných hodnôt na hlaviciach. Voliteľne v bielom (RAL 9016) alebo chrómovanom vyhotovení.

Značenie:
AH, smer toku, II-značka.
Pripojenie potrubia:

Pripojovací závit G3 / 4 "s eurokónusom zodpovedá zverným šróbením pre plastové, viacvrstvové, medené a presné oceľové rúrky.

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
