Grundfos TPE2 65-200 N-A-F-A-BQQE-IDC Suchobežné jednostupňové inline čerpadlo 98437903

Popis

Vhodné pre:
• Klimatizácia pre komerčné budovy
• Vykurovanie komerčných budov
• Cirkulácia teplej vody v komerčných budovách
• Diaľkové chladenie
• Diaľkové vykurovanie
• Chladenie
• Vykurovanie v priemysle
• Odsoľovanie
• Úprava pitnej vody
• Zavlažovanie
• Distribúcia vody

Technické parametre:

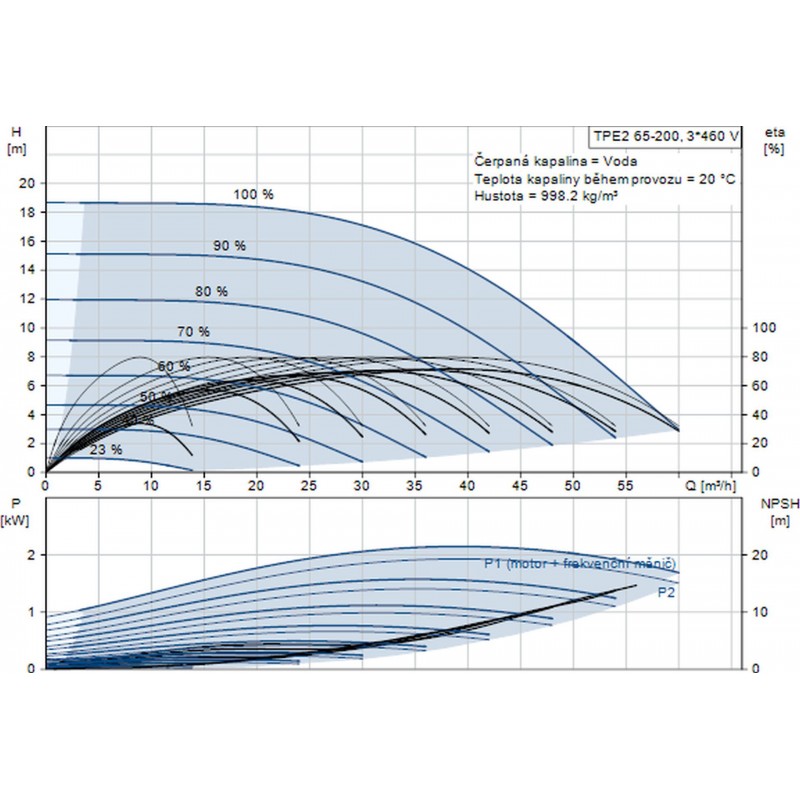

• Otáčky čerpadla, ku ktorým sa vzťahujú údaje čerpadla: 4800 ot / min
• Menovitý prietok: 38.7 m3 / h
• Men. dopravná výška: 14.6 m
• Max. dopr. výška: 200 dm
• Skutočný priemer obežného kolesa: 78 mm
• Kód mechanické upchávky: BQQE
• Tolerančný pásmo krivky: ISO9906: 2012 3B2
• Verzia čerpadla: A

Materiály:
• Teleso čerpadla: Liatina
- EN-GJL-250
- ASTM class 35
• Obežné koleso: Kompozit
- PES + 30% GF
• Kód materiálového prevedenia: A

Inštalácia:
• Rozsah okolitej teploty: -20 .. 50 ° C
• Maximálny prevádzkový tlak: 10 bar
• Maximálny tlak pri danej teplote: 10 bar / 120 ° C
• Typ pripojenia: DIN
• Veľkosť pripojenia: DN 65
• PN pre potrubné prípojku: PN 6/10

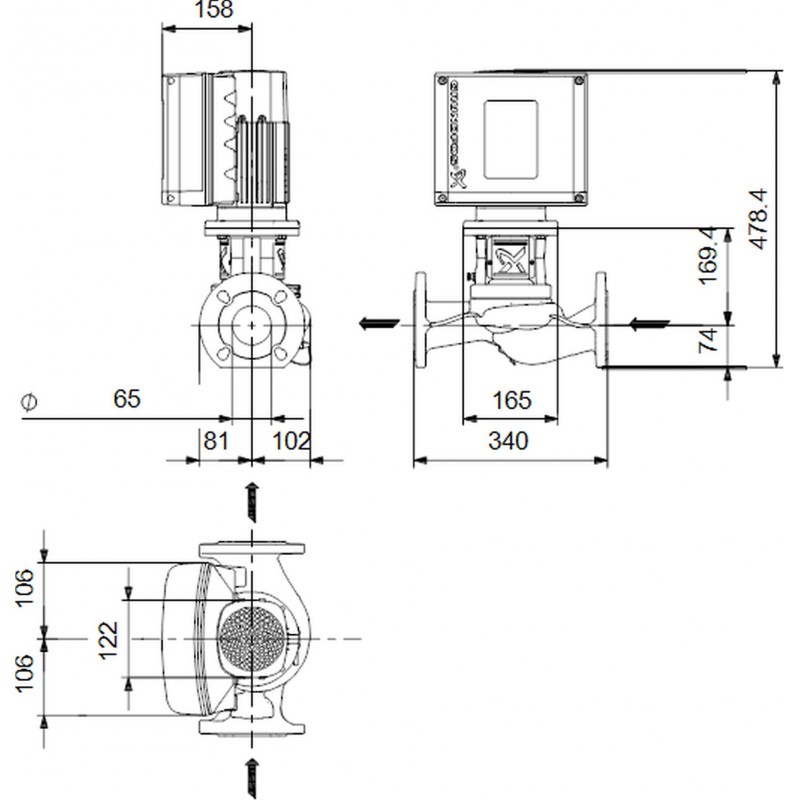

• Dĺžka port-port: 340 mm
• Veľkosť príruby motora: 56C
• Kód pripojenia: F

Kvapalina:
• Čerpaná kvapalina: Voda
• Rozsah teploty kvapaliny: -25 .. 120 ° C
• Vybraná teplota kvapaliny: 20 ° C
• Hustota: 998.2 kg / m3

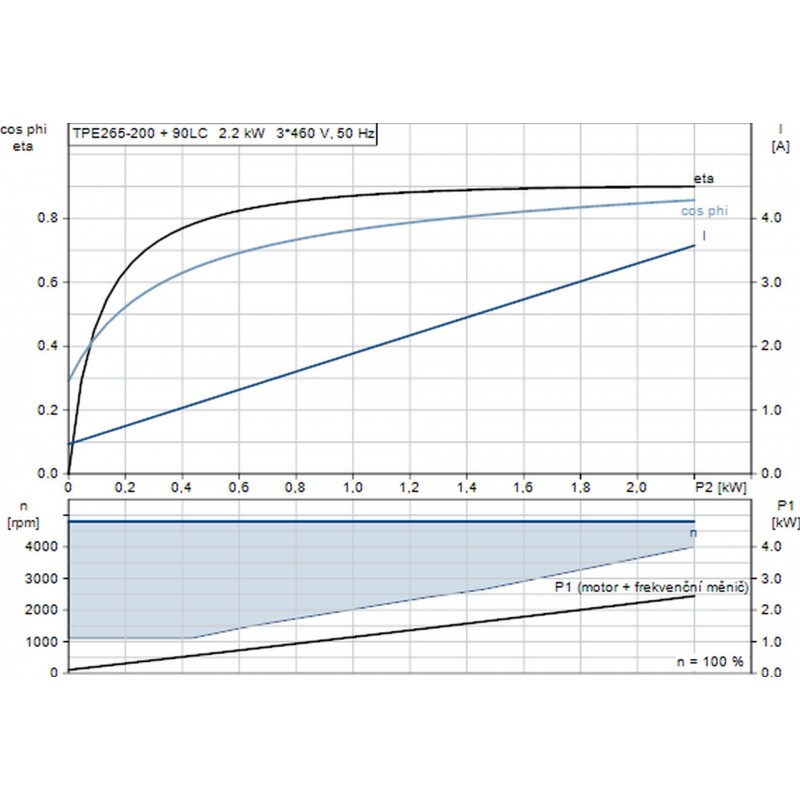

Elektrické údaje:
• Typ motora: 90LC
• Trieda účinnosti IE: IE5
• Menovitý výkon - P2: 2.2 kW
• Frekvencia el. siete: 50/60 Hz
• Menovité napätie: 3 x 380-500 V
• Menovitý el. prúd: 4.35-3.55 A
• Cos phi - účinník: 0.91-0.85
• Voľnobežné otáčky: 480-5900 ot / min
• Účinnosť: 90.1%
•, iné motora pri plnom zaťažení: 90.1%
• Krytie (IEC 34-5): IP55
• Trieda izolácie (IEC 85): F
• Motorová ochrana: ELEC
• stroja č motora: 99138046

Riadiace jednotky:
• Ovládací panel: HMI200 - štandardná
• Modul funkcií: FM300 - pokročilý
• Frekvenčný menič: Integrovaný

Iné:
• Index minimálnej účinnosti, MEI ?: 0.70
• Čistá hmotnosť: 31.6 kg
• brutto hmotnosť: 40.3 kg
• Prepravné objem: 0.16 m3

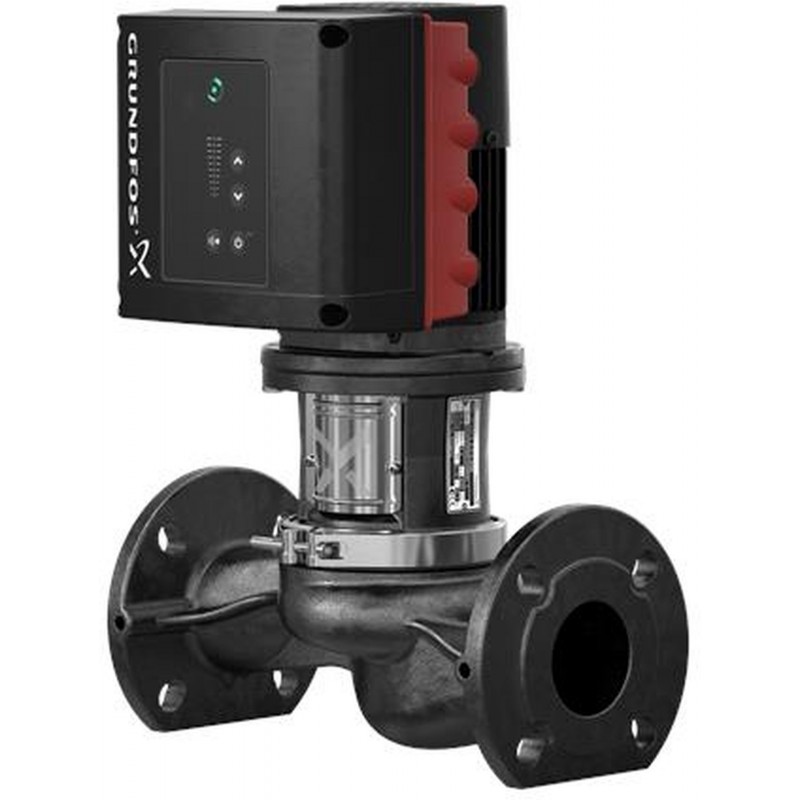

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
