Grundfos SEG 40.12 Autoadapt ponorné kalové čerpadlo 96878510

Popis

Grundfos SEG 40.12 Autoadapt ponorné kalové čerpadlo 96878510

Technické parametre:

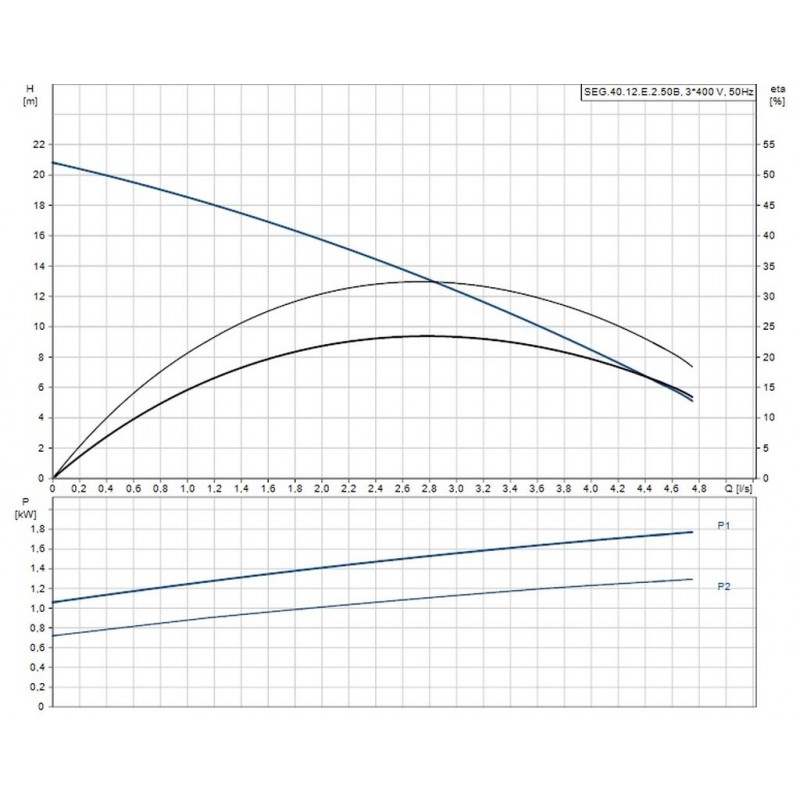

Výtlak max: 20,7 m
Prietok max: 285 l/min
Menovité napätie: 400V
Menovitý výkon motora: 1,2 kW
Plavák: Nie
Dĺžka kábla: 10 m

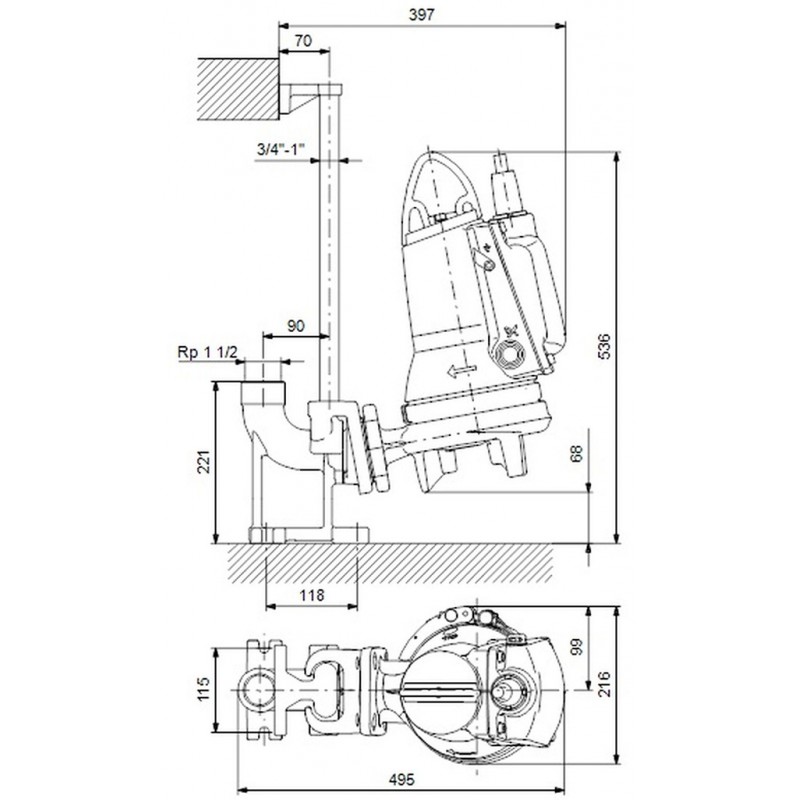

Vonkajší rozmer max: 495 mm
Pripojovací rozmer výtlak (palce): 1 1/2 (DN 40)
Veľkosť nečistôt max (mm): rezacie zariadenie
Automatická tepelná ochrana: Áno
Krytie: IP 68
Ochrana proti behu nasucho: Áno (zabudovaná)
Hĺbka ponoru max: 10 m
Vlastné vypínač: Nie (nie je súčasťou)
Regulácia otáčok: Nie
Spätná klapka: Nie (nie je súčasťou)
Upchávka: mechanická dvojitá
Teplota čerpaného média max: 40°C
Záruka: 24 mesiacov

VLASTNOSTI:
SEG.40.12.E.2.50B
Čerpadlá Grundfos SEG AUTOADAPT sú ponorné čerpadlá s horizontálnym výtlačným hrdlom, špeciálne konštruovaná pre tlakové čerpanie odpadovej vody s odvodom z toaliet.

Čerpadlá SEG AUTOADAPT sú vybavené mělnicím zariadením, ktoré mělní pevné nečistoty na malé častice, ktoré tak možno odvádzať potrubím relatívne malého priemeru.

Povrch čerpadla je hladký, aby sa zabránilo ukladaniu nečistôt v čerpadle. Čerpadlo je vyrobené zo šedej liatiny. Spona, pripevňujúci motor k čerpadlu, je vyrobená z nehrdzavejúcej ocele, aby sa zabránilo korózii a aby sa uľahčil servis čerpadla.

Napájací kábel čerpadla tiež obsahuje vodiče pre teplotné snímače vo vinutí motora.

Kábel sa pripája pomocou zástrčky. Pripojenie kábla zabraňuje prenikaniu kvapaliny do čerpadla okolo kábla aj v prípade porušenia celistvosti kábla alebo v prípade nesšetrného zaobchádzanie s káblom.

Čerpadlá Grundfos SEG AUTOADAPT sú vybavené riadiacou jednotkou, snímačmi a motorovú ochranou. Stačí ich len pripojiť k zdroju sieťového napájacieho napätia.

Ak má byť inštalované niekoľko čerpadiel v rovnakej nádrži, bude riadiaca jednotka integrovaná v čerpadle zabezpečovať rovnomerné časové rozvrhnutie prevádzky na jednotlivé čerpadla.

Výstup poruchového oznamujúceho relé. Čerpadlo obsahuje výstup poruchového oznamujúceho relé. K dodaniu sú NC a NO kontakty, ktoré možno použiť podľa potreby napríklad pre akustickú alebo vizuálne poruchovú signalizáciu.
Náhodná zapínacie časové oneskorenie pre prípad celkového výpadku dodávky elektrického prúdu.

Samokalibrační funkcia, ktorá sa aktivuje po každom čerpacím cyklu.
Čerpadlo sa nespustí, ak nie je správny sled fáz.

Protiblokovacia funkcie:
Protiblokovacia funkcia slúži na zapínanie čerpadla v naprogramovaných časových intervaloch ako opatrenie na zamedzenie zablokovaniu obežného kolesa čerpadla. Táto funkcia prekryje snímač behu nasucho pre štandardné verzie (bez nebezpečenstva výbuchu).

Následnú prevádzku (odvádzanie peny):
Následný prevádzka je možný v naprogramovaných intervaloch v prípade nebezpečenstva plávajúce vrstvy.

Jednotka Grundfos CIU môže byť pripojená trvale alebo dočasne a zabezpečovať zmenu továrenského nastavenia, ďalšie nastavovanie alebo odčítanie uložených a prevádzkových parametrov ako napríklad počet štartov a prevádzkových hodín čerpadla.

Riadiacej jednotky:
Senzor vlhkosti: bez vlhkosť. čidiel

Kvapalina:
Rozsah teploty kvapaliny: 0 .. 40°C
Hustota: 1000 kg/m3

Techn.:
Typ obežného kolesa: MĚLNICÍ SYSTÉM
Primárne upchávka: SIC/SIC

Materiály:
Teleso čerpadla: Liatina
Teleso čerpadla: EN-JL1030
Obežné koleso: Liatina
Obežné koleso: EN-JL1030
Tesnenie: SIC/SIC

Inštalácie:
Max. teplota okolia: 40°C
Max. prevádzkový tlak: 6 bar
Štandardné príruba: DIN
Výtlačné hrdlo: DN 40
PN pre potrubné prípojku: PN 10
Max. inštalačný hĺbka: 10 m

Elektrické údaje:
Počet pólov: 2
Príkon - P1: 1.8 kW
Menovitý výkon - P2: 1.2 kW
Frekvencia el. siete: 50 Hz
Menovité napätie: 3 x 400-415 V
Tolerancia napätia: +6 / -10%
Typ spínanie (DOL, SD): Priame spínanie
Max. počet štartov za hodinu: 30
Menovitý el. prúd: 3,2 / 3,2 A
Rozbehový el. prúd: 21 A
Mien. prúd pri nulovom zaťažení: 1.9 A
Cos phi - power factor: 0,81
Cos phi - power factor pri 3/4 zaťažení: 0,72
Cos phi - power factor pri 1/2 zaťažení: 0,58
Menovité otáčky: 2750 ot / min
Moment zotrvačnosti: 0.0038 kg m2
Účinnosť motora pri 1/1 zaťaženie: 73%
Účinnosť motora pri 3/4 zaťažení: 71%
Účinnosť motora pri 1/2 zaťažení: 66%
Krytie (IEC 34-5): 68
Trieda izolácie (IEC 85): F
Odolný proti výbuchu: Nie
Dĺžka kábla: 10 m
Typ kábla: H07RN-F
Typ káblové koncovky: NO PLUG

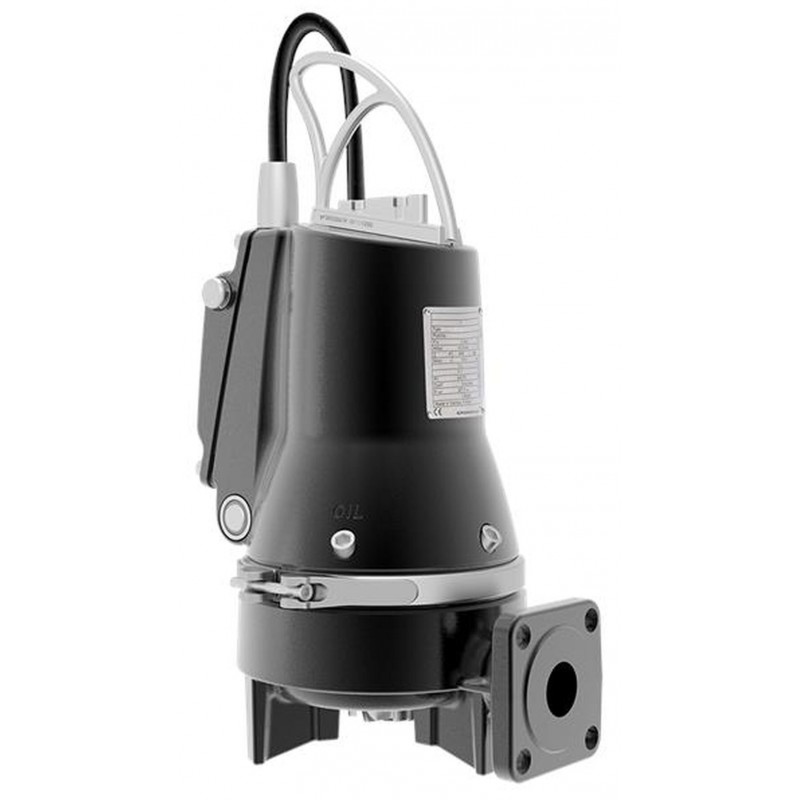

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
