Grundfos SCALA1 System 3-45 1x230V 92947788

Popis

SCALA1 System 3-45
SCALA1 systém je systém určený na posilnenie tlaku vody a súčasne na hospodárenie s dažďovou vodou a jej distribúciu. SCALA1 systém je vhodný na využitie v domácnostiach pri zbere dažďovej vody av aplikáciách so šedou vodou.

Systém sa skladá z nasledujúcich častí:
. samonasávacie čerpadlo SCALA1 . trojcestný ventil (pripravený pre voliteľné napájacie čerpadlo) . zásobné nádrže na vodu spĺňajúce normu EN 1717 . nosných a montážnych skrutiek . flexibilná hadica . plavákový spínač s 20 m káblom

Systém SCALA1 uprednostňuje použitie dažďovej vody pred vodou zo siete. Systém obsahuje záložný zdroj vody z vodovodnej siete, ktorý sa automaticky aktivuje na základe hladiny vody v nádrži. Spojenie medzi integrovanou nádržou na vodu zo siete a sacím potrubím zo zbernej nádrže na dažďovú vodu sa uzatvára pomocou vstavaného trojcestného ventilu.

Automatické nastavenie je možné zrušiť av prípade potreby si vynútiť prívod vody z vodovodnej siete.

Inštalácia systému SCALA1 je v súlade s normou EN1717. Zaručuje, že nedochádza k styku vody zo siete s vodou v zbernej nádrži na dažďovú vodu, čím zabraňuje znečisteniu spätným prietokom do vodovodnej siete.

Systém SCALA1 je tiež vybavený vnútorným alarmom pretečenia, ktorý zastaví čerpadlo, pokiaľ dôjde k úniku čerstvej vody do pripojeného kanalizačného systému.

Systém SCALA1 je možné prepojiť s mobilným telefónom a aplikáciou Grundfos GO.

Technické parametre:
Menovitý prietok: 3.59 m3/h
Nom. dopravná výška: 25 m
Maximálna dopravná výška: 44 m
Typ upchávky: BVBP
Schválenie: CE
Tolerančné pásmo krivky: ISO9906:2012 3B
Model: A
Zapínací tlak: 2.2 bar

Materiály:
Teleso čerpadla: Composite
Pump housing: Verplen C30 01 NIE ACLKUV
Obežné koleso: Kompozit
NORYL FE1520PW PPE+PS-GF20

Inštalácia:
Rozsah okolitej teploty: 0 .. 55 °C
Maximálny prevádzkový tlak: 8 bar
Maximálny prípustný vstupný tlak: 3 bar
Pripojenie potrubia štandard: ISO 228-1
Typ pripojenia sacieho hrdla: R
Typ pripojenia výtlačného hrdla: R
Veľkosť pripojenia sacieho hrdla: 1 inch
Veľkosť výtlačného hrdla: 1 inch

Kvapalina:
Čerpaná kvapalina: Voda
Rozsah teploty kvapaliny: 0 .. 45 °C
Vybraná teplota kvapaliny: 20 °C
Hustota: 998.2 kg/m3

Elektrické údaje:
Napájací vstup P1: 0.9 kW
Menovitý výkon - P2: 0.58 kW
Frekvencia el. siete: 50 Hz
Menovité napätie: 1 x 230 V
Menovitý tlak: 3.85 A
Krytie (IEC 34-5): IP20
Trieda izolácie (IEC 85): F
Dĺžka napájacieho kábla: 1.5 m
Zástrčka SCHUKO
Riadiace jednotky:
Typ konektora: Type E/F (CEE7/7)

Nádrž:
Objem nádrže: 15 l

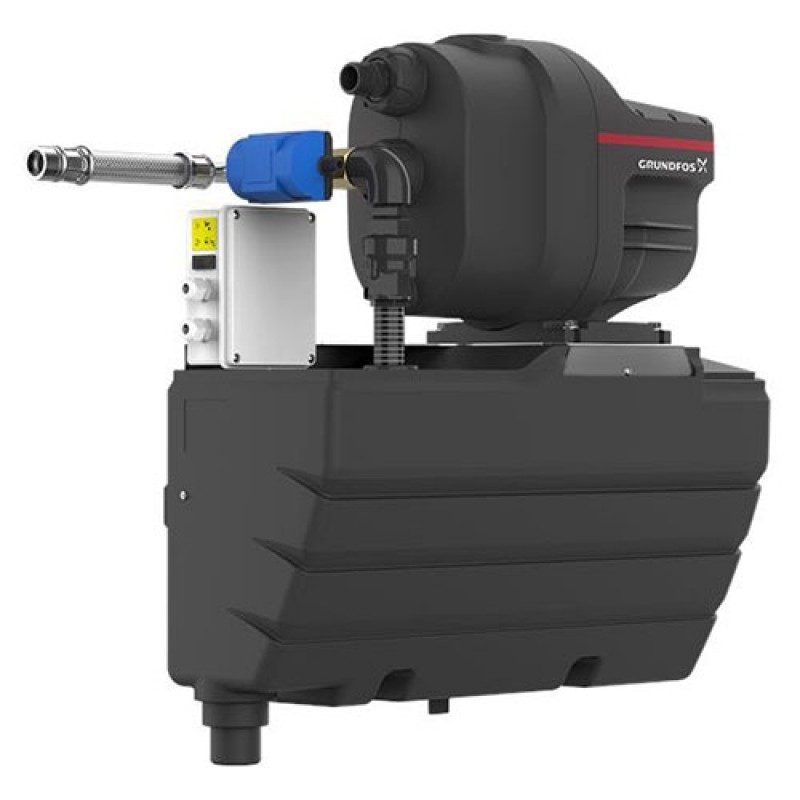

ilustratívne foto
