Grundfos Samonasávacie čerpadlo JP6 + Tlaková riadiaca jednotka PM2 s káblom 98163271

Popis

Grundfos Samonasávacie čerpadlo JP6 + Tlaková riadiaca jednotka PM2 s káblom 98163271

SET Samonasávacie čerpadlo JP6 a Tlaková riadiaca jednotka PM2 s káblom.

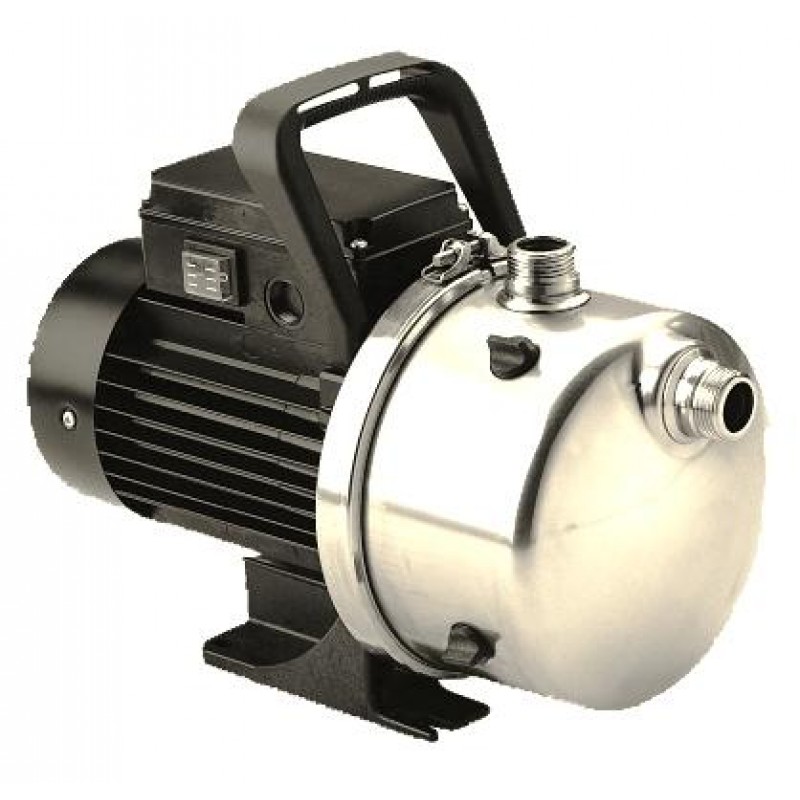

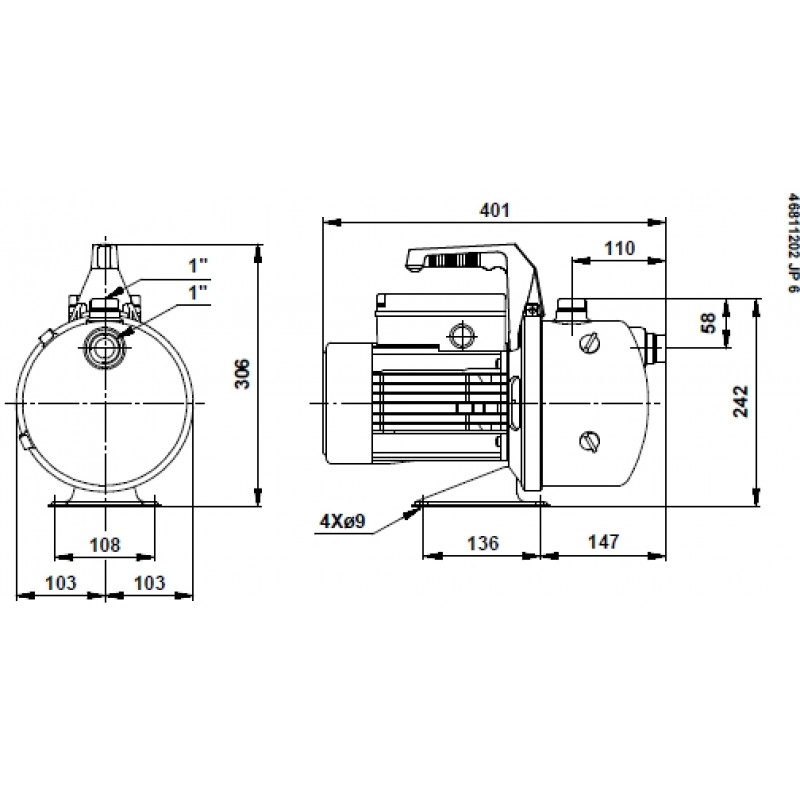

SAMONASÁVACIE ČERPADLO JP6

Technické údaje:
- Výtlak max: 48 m
- Prietok max: 116 l/min
- Menovité napätie: 230V
- Menovitý výkon motora: 1,4 kW
- Dĺžka kábla: 1,5 m
- Pripojovací rozmer výtlak: 1"
- Pripojovací rozmer sania: 1"
- Automatická tepelná ochrana: ÁNO
- Krytie: IP 44
- Ochrana proti behu nasucho: Nie (nie je súčasťou)
- Vlastné vypínač: Áno (zabudovaný)
- Regulácia otáčok: Nie
- Sacia výška: 8 m
- Spätná klapka: Nie (nie je súčasťou)
- Upchávka: mechanická jednoduchá
- Teplota čerpaného média max: 40°C
- Záruka: 24 mesiace

Vlastnosti:
Samonasávacie, jednostupňové, odstredivé čerpadlo, vhodné pre použitie: v domácnostiach, na záhradách, k zavlažovaniu av malých poľnohospodárskych a priemyselných prevádzkach. Sacia schopnosť čerpadla až 8 metrov. Horizontálne samonasávacie čerpadlo so zabudovaným ejektorom. Samonasávacie jednostupňové odstredivé čerpadlo so zabudovaným ejektorom, s axiálnym sacím hrdlom a radiálnym výtlačným hrdlom. Čerpadlo je priamo spojené s jednofázovým motorom s tepelnou nadprúdovou ochranou.
Čerpadlo a motor sú umiestnené na spoločnej základovej doske.
Čerpadlo je vybavené mechanickou upchávkou typu uhlík/keramika.

- Rozsah teploty kvapaliny: 0 .. 55°C
- Upchávka: CVBP
- Tolerančný pásmo krivky: ISO 9906 Annex A
- K dispozícii verzia 230 V alebo 400 V

Materiály:
- Teleso čerpadla: Nehrdzavejúca oceľ
- Teleso čerpadla: 1.4301 DIN W.-Nr.
- Teleso čerpadla: 304 AISI
- Obežné koleso: Nehrdzavejúca oceľ
- Obežné koleso: 1.4301 DIN W.-Nr.
- Obežné koleso: 304 AISI.

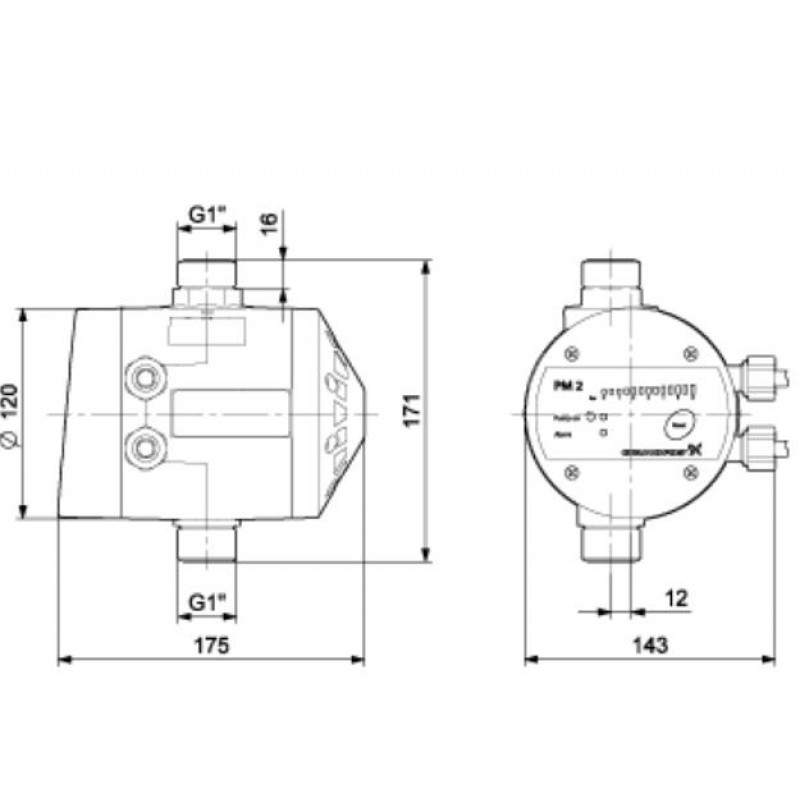

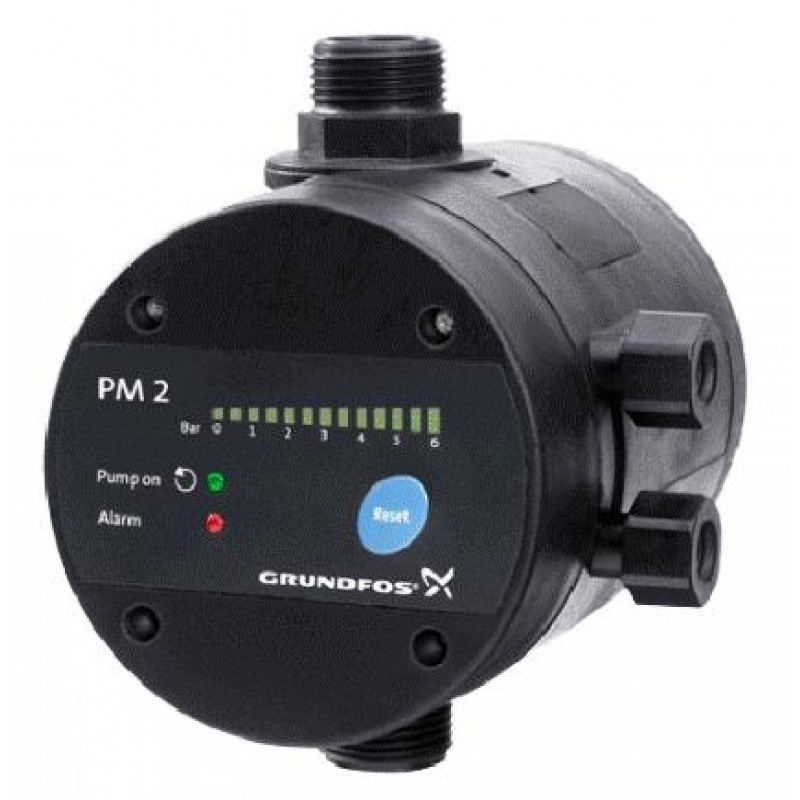

TLAKOVÁ RIADIACI JEDNOSTLA PM2 S KÁBLOM

Technické údaje:
- Menovité napätie: 230 V
- Menovitý výkon motora: max 2,0 kW
- Dĺžka kábla: 1,5 m
- Pripojovací rozmer výtlak: 1" palca
- Pripojovací rozmer sania: 1" palca
- Krytie: IP 65
- Ochrana proti behu nasucho: Áno (zabudovaná)
- Vlastné vypínač: Nie (nie je súčasťou)
- Regulácia otáčok: Nie
- Spätná klapka: Áno (zabudovaná)
- Vypínací tlak: max tlak čerpadla
- Spínací tlak: 1,5 - 5,5 (nastaviteľný)
- Teplota čerpaného média max: 40°C
- Záruka: 24 mesiace

Vlastnosti:
Tlaková riadiaca jednotka Grundfos PM 2-A je určená pre automatické zapínanie/vypínanie čerpadiel Grundfos a ďalších čerpadiel pre dodávku vody. Jednotka PM 2-A zabezpečuje zapínanie čerpadla pri nastaviteľnom zapínacím tlaku 1,5 - 5 barbar. To umožňuje prispôsobenie rôznym typom inštalácie a požadovanej úrovne komfortu.
Zapínací tlak sa nastavuje pomocou DIP spínačov, ktoré sú umiestnené za ovládacím panelom, pričom aktuálne tlak je indikovaný na LED displeji na ovládacom paneli PM 2-A. PM 2-A zapína čerpadlo, keď je dosiahnutá zapínacieho tlaku a čerpadlo je v prevádzke, ak existuje nejaký prietok.
Jednotku PM 2-A je možné optimalizovať pre prevádzku s externou tlakovou nádobou pomocou funkcie diferenčného tlaku 1 bar. Táto funkcia významne znižuje počet prevádzkových hodín čerpadla pri aplikáciách s tlakovou nádobou.
Ďalej jednotka PM 2-A obsahuje ďalšie funkcie, ktoré chráni ako čerpadlo, tak aj inštaláciu:
- Anticyklovacie funkcie
- Max doba trvalej prevádzky (30 minút)

Tlaková riadiaca jednotka PM 2-A má funkciu autoreset, čo umožňuje automatický reset čerpadla

ilustračné foto
